Подготовка к работе
16 334701E
Подготовка к работе

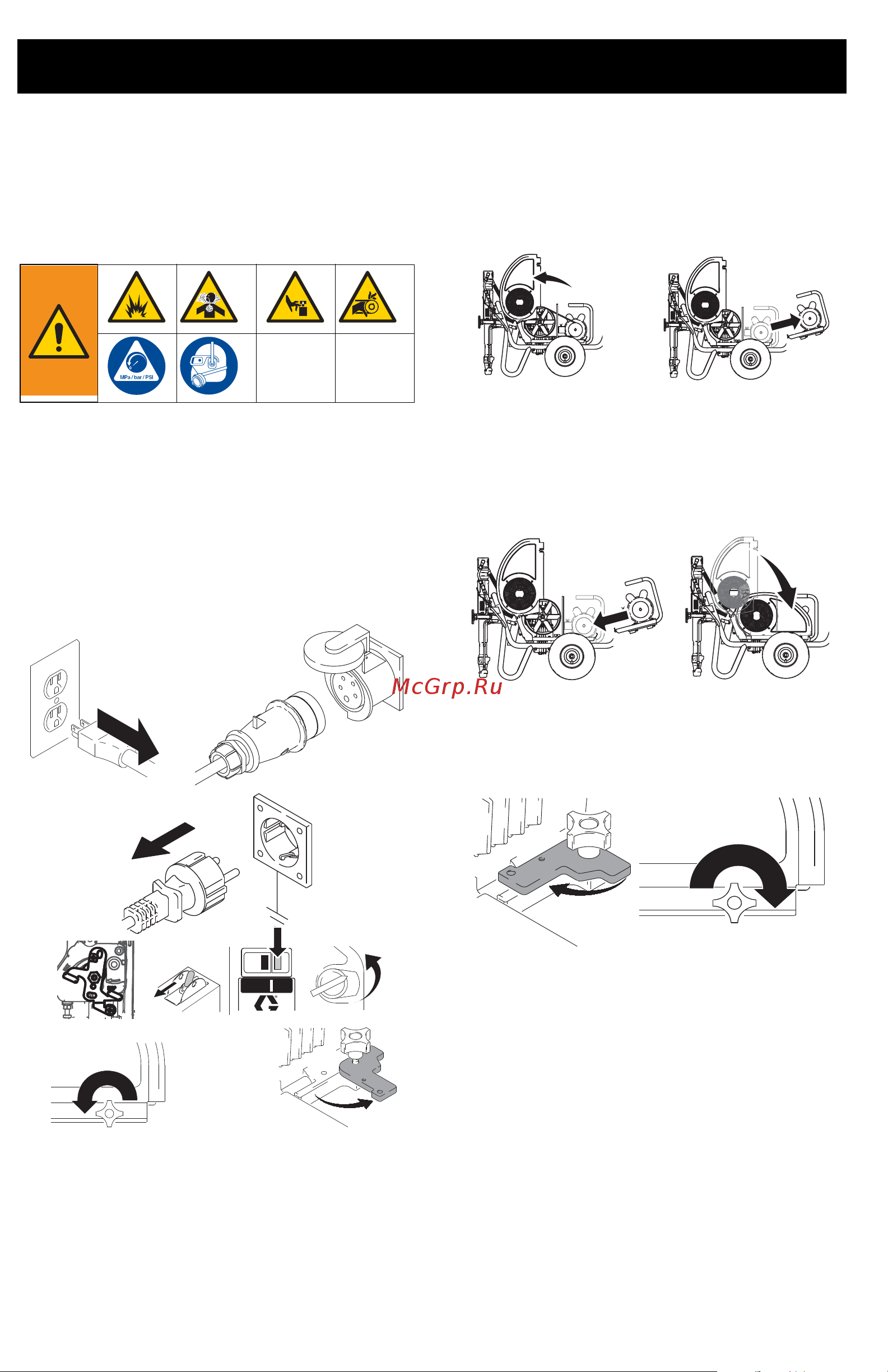

Замена бензинового или
электрического двигателя
1 Выключите электромотор и вытащите
вилку из сетевой розетки, или установите
выключатель бензинового двигателя в
положение OFF (ВЫКЛ). Ослабьте затяжку
ручки крепления кожуха ремня и зажим
двигателя. Выполните инструкции из
раздела Процедура сброса давления,
стр. 15.
2 Поднимите защитный кожух ремня.
Снимите ремень. Наклоните двигатель /
электромотор и снимите двигатель /
электромотор.
3 Наклоните двигатель / электромотор.
Установите двигатель / электромотор.
Заправьте ремень. Опустите защитный
кожух ремня.
4 Поверните скобу электромотора.
Затяните скобу электромотора и круглую
ручку защитного кожуха ремня.
ti4296b
ti18812a
ti7529a
OI
I
O
ti25161a
OFF
ON
ti5382a
ti5384a
ti28399a
ti28399a
ti28399a
ti18192a
ti18193a
ti5387a
ti5389a
