Детали серии Standard DutyMax EH/GH230/300
334701E 41

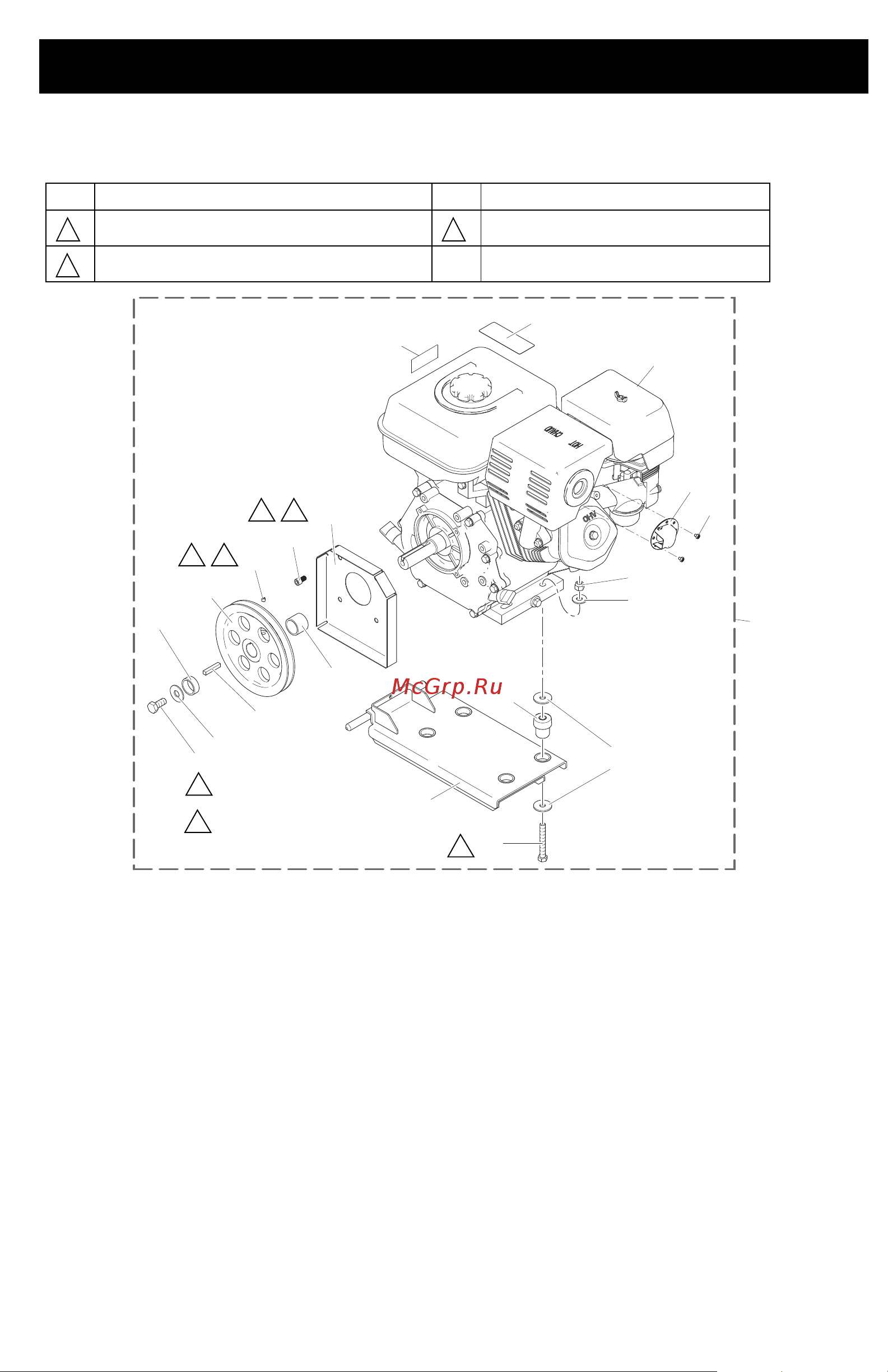

Детали бензинового двигателя DutyMax GH300DI
Поз. Усилие затяжки Поз. Усилие затяжки
120-130 дюймов на фунт (13,6 - 14,7 Н•м) 58-62 дюймов на фунт (6,6 - 7,0 Н•м)
Нанесение жидкости Loctite 242
1
3
2
154
7
154
99
153
23
119a
245
246
9
106
126
43
133
175
34
30
176
171
88
90
ti25499a
119
1
1
2
2 3
1 2
Поз. Арт. № Описание Кол-во
7 100132 ШАЙБА, плоская 4
9 101566 ГАЙКА, стопорная 4
23 106212 ВИНТ, с шестигранной
головкой
4
30 116645 ВИНТ, с шестигранной
головкой
1
34 100696 ШАЙБА, штампованная 1
43 119401 ШКИВ 1
44 119432 РЕМЕНЬ, с V-образными
засечками для захвата
(не показано)
1
88 194126 НАКЛЕЙКА,
с предупреждением
1
90 16Y720 НАКЛЕЙКА, предупреди-
тельная, двигатель ISO
1
99 15E583 КРОНШТЕЙН,
монтажный, двигатель
1
106 15E586 РУКАВ, вал, двигатель 1
119 248945 КОМПЛЕКТ, бензиновый
двигатель 9,0 л. с.
(включает все детали,
указанные на этой
странице)
2
119a 803900 ДВИГАТЕЛЬ,
бензиновый, 9,0 л. с.
(Honda)
1
126 119484 ШПОНКА,
призматическая,
квадратная
1
133 100002 ВИНТ, установочный 1
153 195515 КОМПЕНСАТОР
ПУЛЬСАЦИЙ, монтаж
на двигателе
4
154 108851 ШАЙБА, плоская 8
171 C20010 ВИНТ, крепежный,
с головкой под
торцевой ключ
4
175 15E764 РАСПОРКА, вал,
двигатель
1
176 15E973 ЩИТОК, вал двигателя 1
245 124145 ОТРАЖАТЕЛЬ,
выхлопной
1
246 128101 ВИНТ,
самонарезающийся
3
Наклейки с символами опасности и предупреждениями
предоставляются бесплатно.
