![Graco DutyMax EH230 HD 24W942 [54/72] Детали бензинового двигателя dutymax gh300di](/img/pdf.png)
Graco DutyMax EH230 HD 24W942 [54/72] Детали бензинового двигателя dutymax gh300di
![Graco DutyMax EH230 HD 24W942 [54/72] Детали бензинового двигателя dutymax gh300di](/views2/1898675/page54/bg36.png)
DutyMax DH230/EH/GH230/300, серия ProContractor
54 334701E

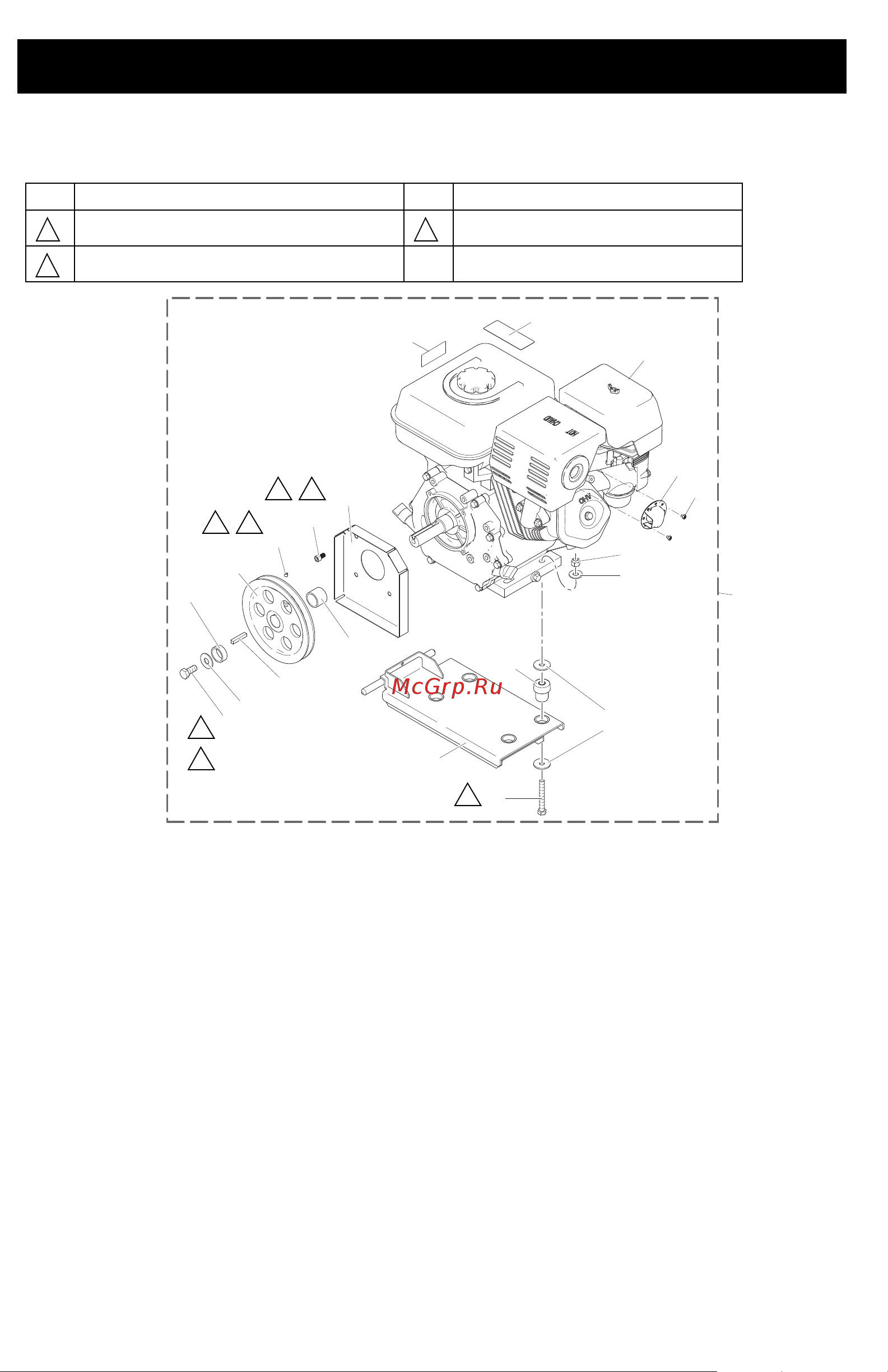

Детали бензинового двигателя DutyMax GH300DI
Поз. Усилие затяжки Поз. Усилие затяжки
120-130 дюймов на фунт (13,6 - 14,7 Н•м) 58-62 дюймов на фунт (6,6 - 7,0 Н•м)
Нанесение жидкости Loctite 242
1
3
2
154
7
154
99
153
23
119a
245
246
9
106
126
43
133
175
34
30
176
171
88
90
ti25499a
119
1 2
2 3
1
1
2
Поз. Арт. № Описание Кол-во
7 100132 ШАЙБА, плоская 4
9 101566 ГАЙКА, стопорная 4
23 106212 ВИНТ, с шестигранной
головкой
4
30 116645 ВИНТ, с шестигранной
головкой
1
34 100696 ШАЙБА,
штампованная
1
43 119401 ШКИВ 1
44 119432 РЕМЕНЬ, с V-образ-
ными засечками для
захвата (не показано)
1
88 194126 НАКЛЕЙКА,
с предупреждением
1
90 16Y720 НАКЛЕЙКА,
предупредительная,
двигатель ISO
1
99 15E583 КРОНШТЕЙН,
монтажный, двигатель
1
106 15E586 РУКАВ, вал, двигатель 1
119 248945 КОМПЛЕКТ,
бензиновый двигатель
9,0 л. с. (включает все
детали, указанные
на этой странице)
2
119a 803900 ДВИГАТЕЛЬ,
бензиновый, 9,0 л. с.
(Honda)
1
126 119484 ШПОНКА,
призматическая,
квадратная
1
133 100002 ВИНТ, установочный 1
153 195515 КОМПЕНСАТОР
ПУЛЬСАЦИЙ, монтаж
на двигателе
4
154 108851 ШАЙБА, плоская 8
171 C20010 ВИНТ, крепежный,
с головкой под
торцевой ключ
4
175 15E764 РАСПОРКА,
вал, двигатель
1
176 15E973 ЩИТОК,
вал двигателя
1
245 124145 ОТРАЖАТЕЛЬ,
выхлопной
1
246 128101 ВИНТ,
самонарезающийся
3
Наклейки с символами опасности и
предупреждениями предоставляются
бесплатно.
Поз. Арт. № Описание Кол-во
