DutyMax DH230/EH/GH230/300, серия ProContractor
60 334701E

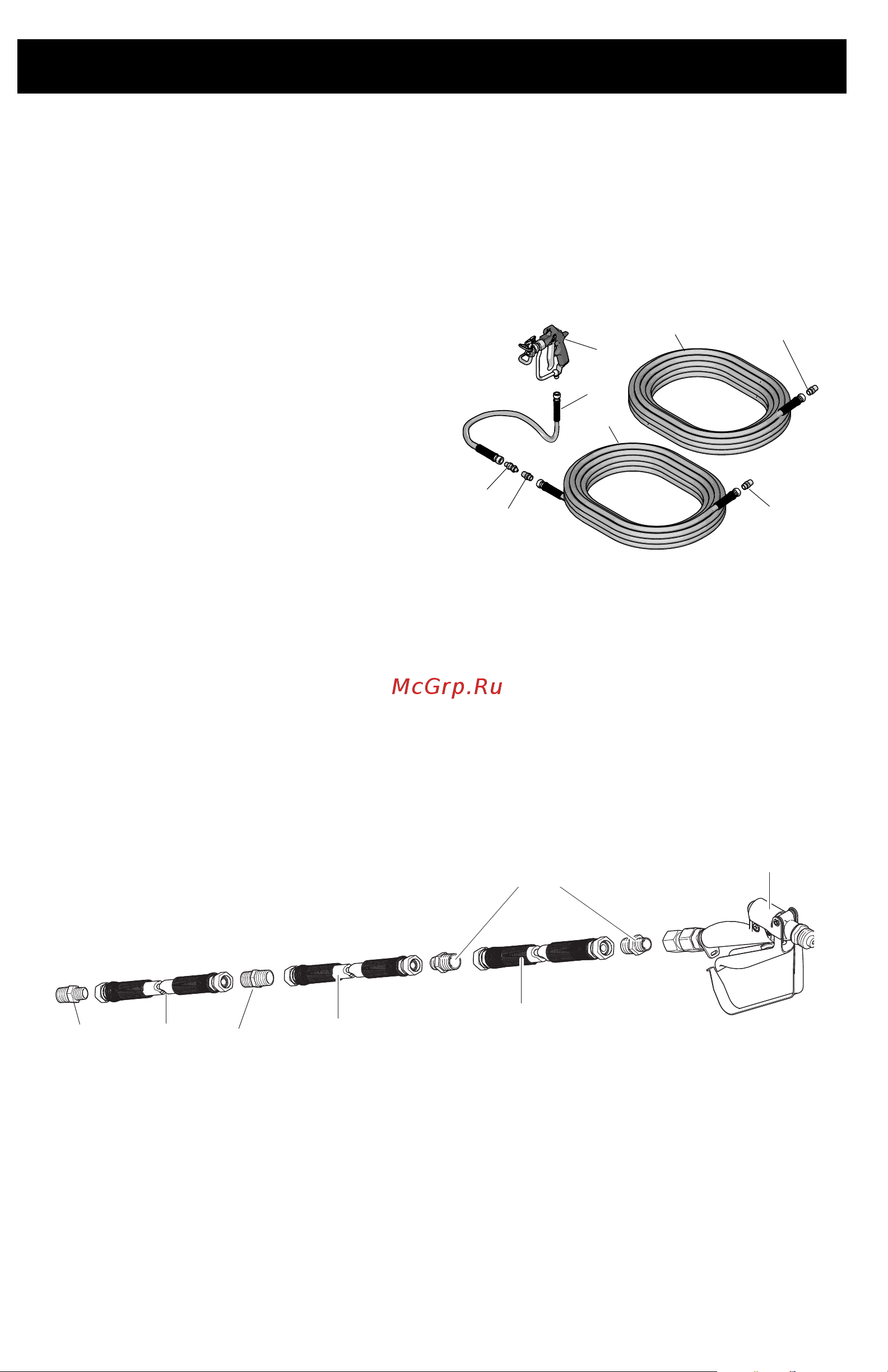

Распылитель DutyMax DH/EH/GH230DI –
распылительный пистолет и шланг
Распылитель DutyMax EH/GH
™
300DI –
распылительный пистолет и шланг
Поз. Арт. № Описание
Кол-во
202a 240797 ШЛАНГ, заземленный, полиа-
мид; внутр. диам. 3/8 дюйма;
муфта 3/8-18 npsm; 15 м
(50 футов); подпружиненные
предохранительные
устройства на обоих концах
2
202b 241735 ШЛАНГ, заземленный,
полиамид; внутр. диам.
1/4 дюйма; муфта 1/4 npt(m) x
1/4 npsm(f); 0,9м (3 фута);
подпружиненные предохрани-
тельные устройства на обоих
концах, 22,7 МПа (227 бар,
3300 фунтов на кв. дюйм)
1
202c 241705
ПИСТОЛЕТ, распылительный,
текстурированные краски,
включает
©
защитную насадку
наконечника RAC и цилиндр
распылительного наконечника
LTX531, перечень деталей
см. в руководстве 308491
1
202d 159841 ПЕРЕХОДНИК, 3/8 npt x 1/4 npt 1
202e 189018 ШАРНИР, прямой 1
202f 162485 ПЕРЕХОДНИК, ниппельный 2
Поз. Арт. № Описание Кол-во
225a 159239 ФИТИНГ, ниппельный,
трубный, редукторный
3
225b 191239 ШЛАНГ, с муфтой, 3/8 дюйма x
11 футов и 10 дюймов
1
225d 245820
КОМПЛЕКТ, вспомогательная
принадлежность, пистолет
1
225f 278499 ШЛАНГ, с муфтой, 1/2 дюйма x
50 футов, водяной насос 3300
2
225g 158491 ФИТИНГ, ниппельный 1
225h 159239 ФИТИНГ, ниппельный 1
ti25484a
202a
202b
202c
202d
202e
202f
202f
202a
225f
225d
225b
225a225a
225f
225h
225g
ti25483a
