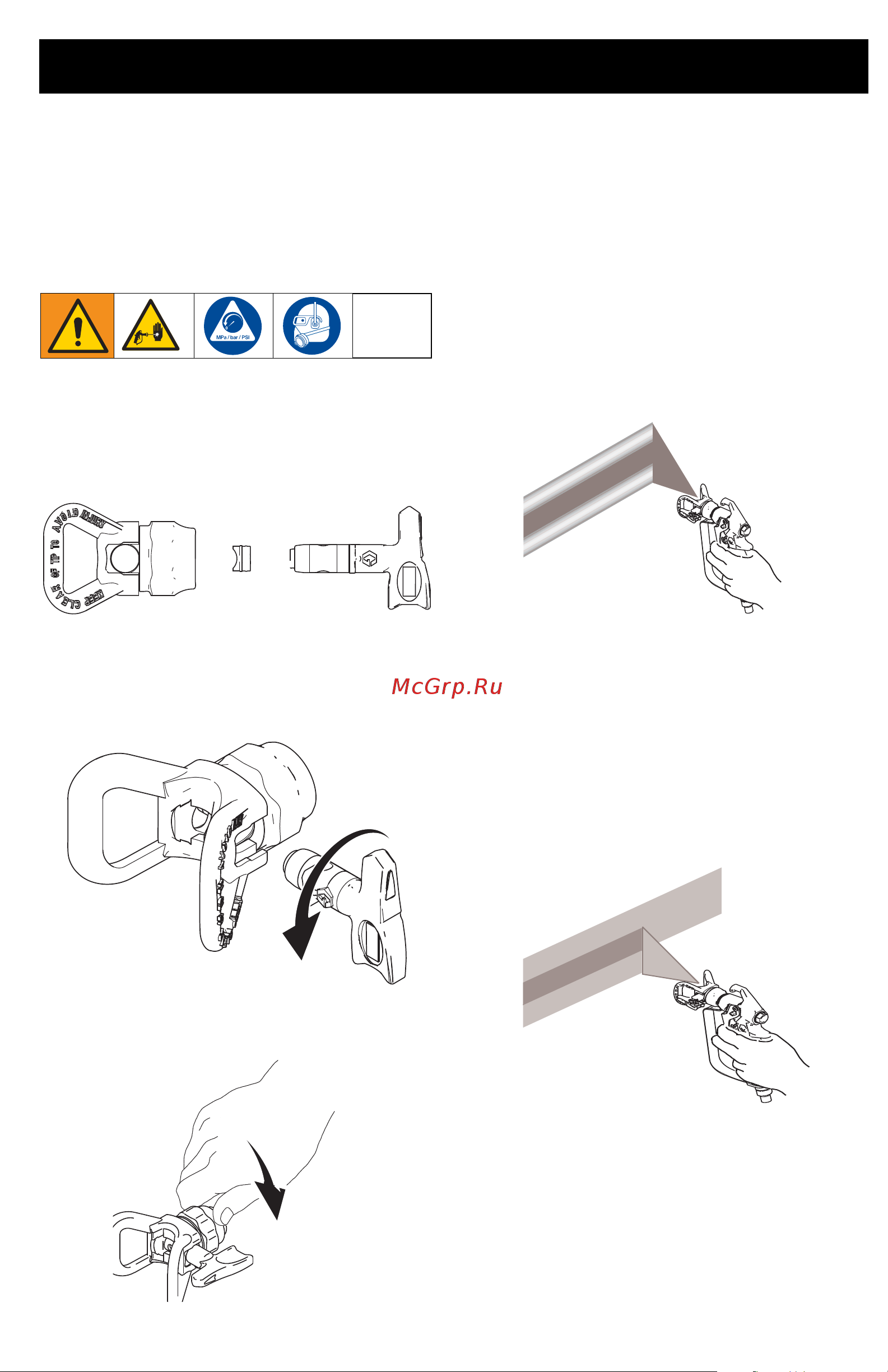

Инструкции по распылению
334701E 25
Инструкции по распылению
Сборочный узел из
защитного устройства и
наконечника Switch Tip
™
1. Выполните инструкции из раздела
Процедура сброса давления, стр. 15.
2. Включите блокиратор пускового курка
пистолета. Вставьте наконечник SwitchTip.
Вставьте седло и уплотнение OneSeal™.
3. Вставьте наконечник SwitchTip и поверните
его так, чтобы он был обращен вперед.
4. Навинтите сборочный узел на пистолет.
Выполните затяжку.
Распыление
1. Выполните пробное распыление.
Увеличивайте давление, чтобы устранить
излишки материала на кромках. Если
с помощью регулировки давления не
удается устранить излишки материала
на кромках, то используйте наконечник
меньшего размера.
2. Держите пистолет перпендикулярно на
расстоянии приблизительно 25–30 см
(10–12 дюймов) от поверхности.
Осуществляйте распыление, перемещая
пистолет вперед и назад. Перекрытие
слоев составляет 50 %. Нажимайте на
пусковой курок пистолета после начала
перемещения и отпускайте его перед
остановкой движения пистолета.
ti13023a
ti13024a
ti2710a
ti13030a
ti13025a
