Детали серии Standard DutyMax EH/GH230/300
40 334701E

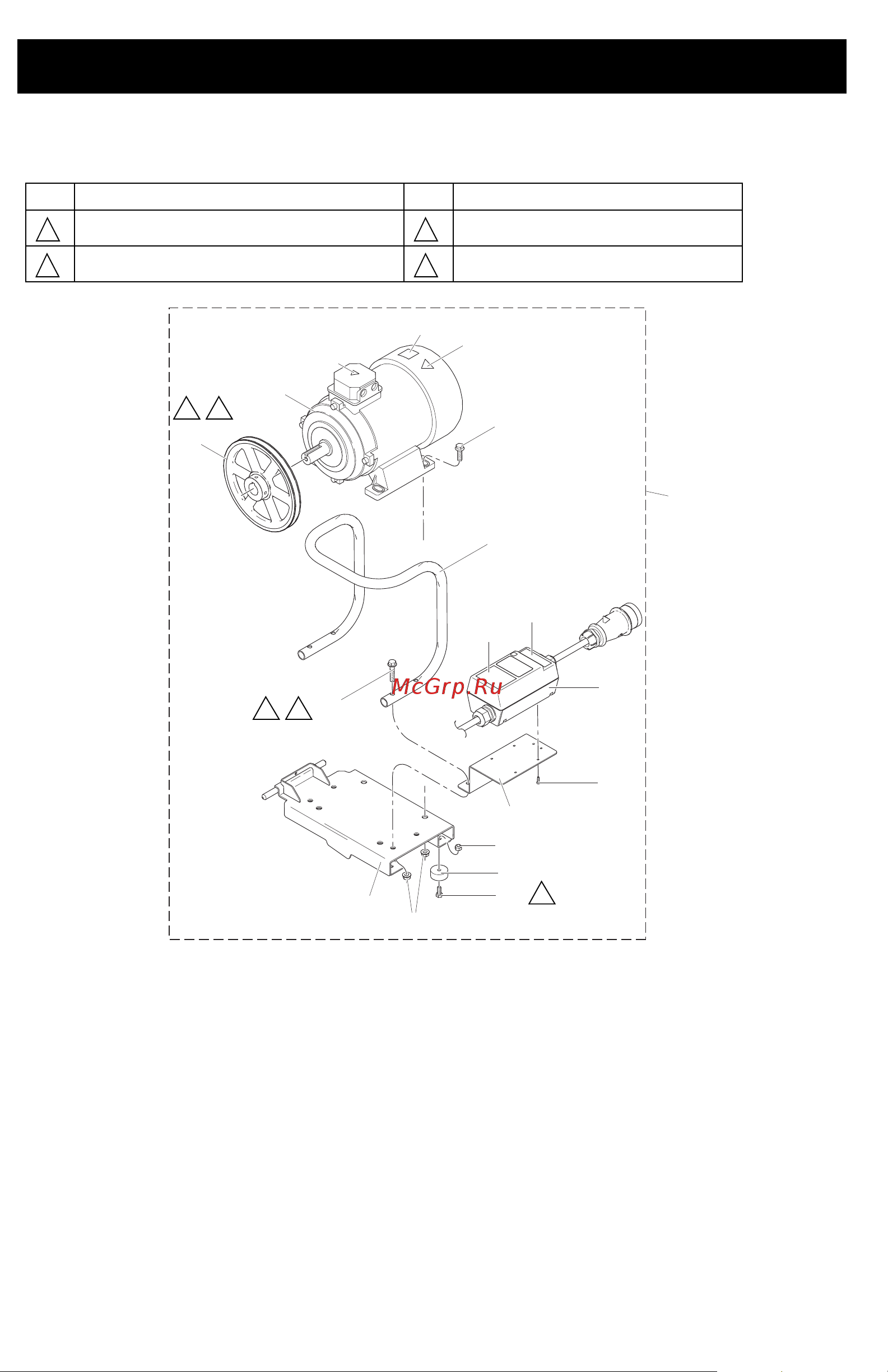

Детали электродвигателя DutyMax EH300DI
Поз. Усилие затяжки Поз. Усилие затяжки
25-30 дюймов на фунт (2,9 - 3,4 Н•м) Нанесение жидкости Loctite 242
215-235 дюймов на фунт (24,3 - 26,6 Н•м) 58-62 дюймов на фунт (6,6 - 7,0 Н•м)
1
3
2
4
99
119a
23
174
195
198
200
175
30
174
191
192
193
43
93
92
88
162
157
ti18618a
119
1
2 3
3 4
Поз. Арт. № Описание Кол-во
23 111193 ВИНТ, с фланцевой
головкой
4
30 116780 ВИНТ, фланцевый,
с шестигранной головкой
4
43 125811 ШКИВ, чугун, 8,75 дюйма 1
88 15K616 НАКЛЕЙКА,
предупредительная
1
92 16N399 НАКЛЕЙКА, включение/
выключение блока
переключателей двигателя
1
93 16N400 НАКЛЕЙКА, красный
индикатор
1
99 16M467 КРОНШТЕЙН, монтажный,
двигатель, EH300
1
119 24M669 КОМПЛЕКТ, электродвига-
тель (включает все детали,
указанные на этой
странице)
1
119a 24N019 ДВИГАТЕЛЬ, электр., 400 В
пер. тока, 50 Гц, 7,3 л. с.
1
162 189930 НАКЛЕЙКА,
предупредительная
1
174 112958 ГАЙКА, с фланцем,
шестигранная
8
175 16M473 ТРУБА, рукоятка,
модифицируемая
1
191 113817 АМОРТИЗАТОР 4
192 100057 ВИНТ, с шестигранной
головкой
4
193 111040 ГАЙКА, стопорная с кольце-
вой вставкой, найлок, 5/16
4
195 16M474 КРОНШТЕЙН, стартер
двигателя
1
198 24N064 СТАРТЕР, блок двигателя 1
200 119236 ВИНТ, специальный 4
Наклейки с символами опасности и
предупреждениями предоставляются бесплатно.
