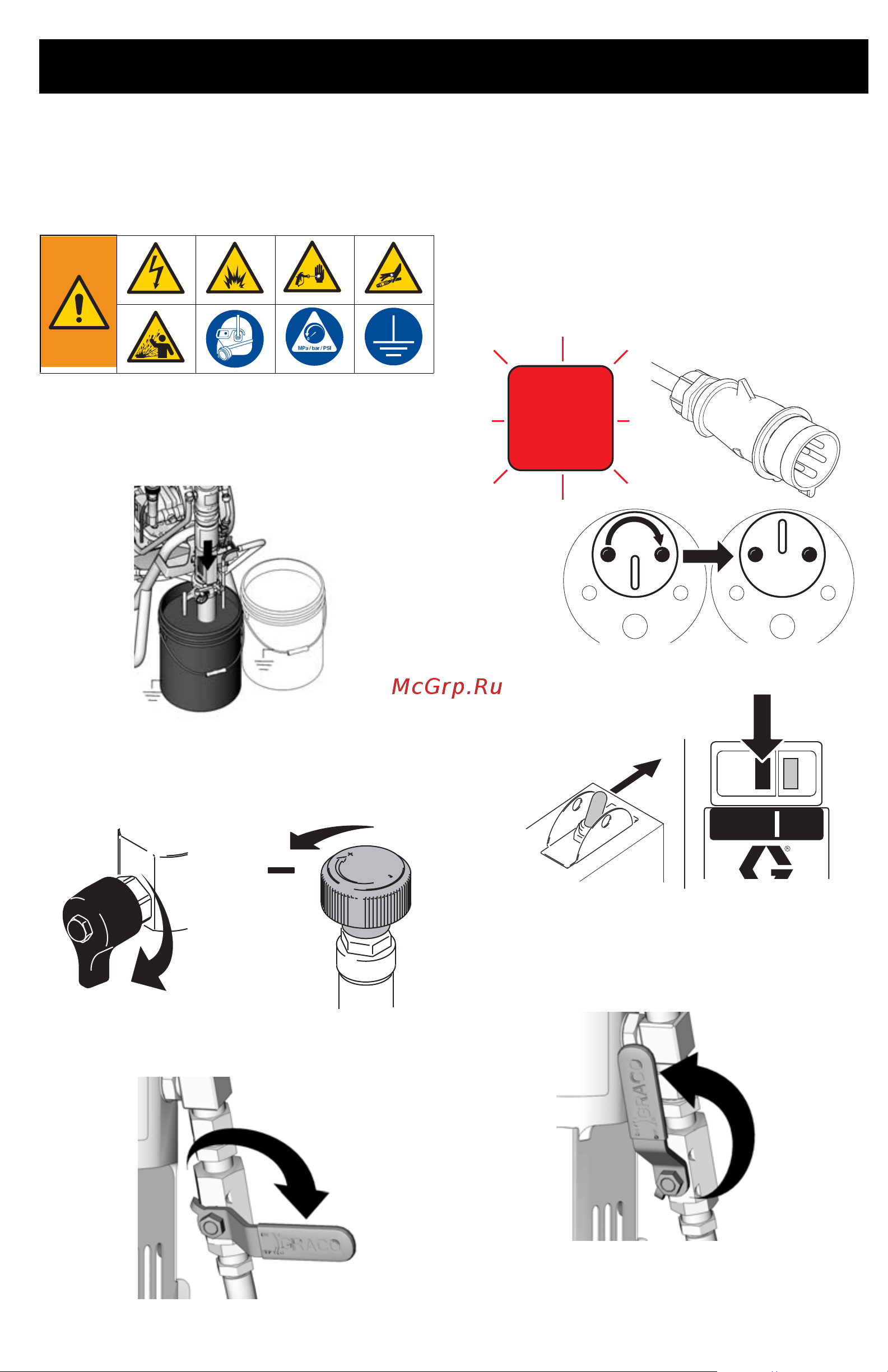

Подготовка к работе (модели с электрическим двигателем)
334701E 23
Подготовка к работе
(модели с электрическим двигателем)
1. Поместите поршневой насос в
заземленную металлическую емкость,
частично наполненную жидкостью для
промывки. Подсоедините заземляющий
провод к емкости и к точке заземления.
2. Поверните клапан заливки в нижнее
положение. Поверните регулятор
давления против часовой стрелки до
наименьшего значения давления.
3. Установите клапан гидравлического
насоса в положение OFF (ВЫКЛ).
4. Вставьте вилку шнура в розетку.
Для трехфазных электродвигателей:
Если красный индикатор смены фаз горит,
то извлеките вилку из розетки и поверните
винт смены фаз на 180°.
5. Включите электродвигатель.
6. Установите клапан гидравлического
насоса в положение ON (ВКЛ)
(гидравлический двигатель теперь
включен).
ti9692a
WLE
ti9686a
ti18704a
ti18691a
ti18690a
OI
I
O
ti18419a
ti9687a
