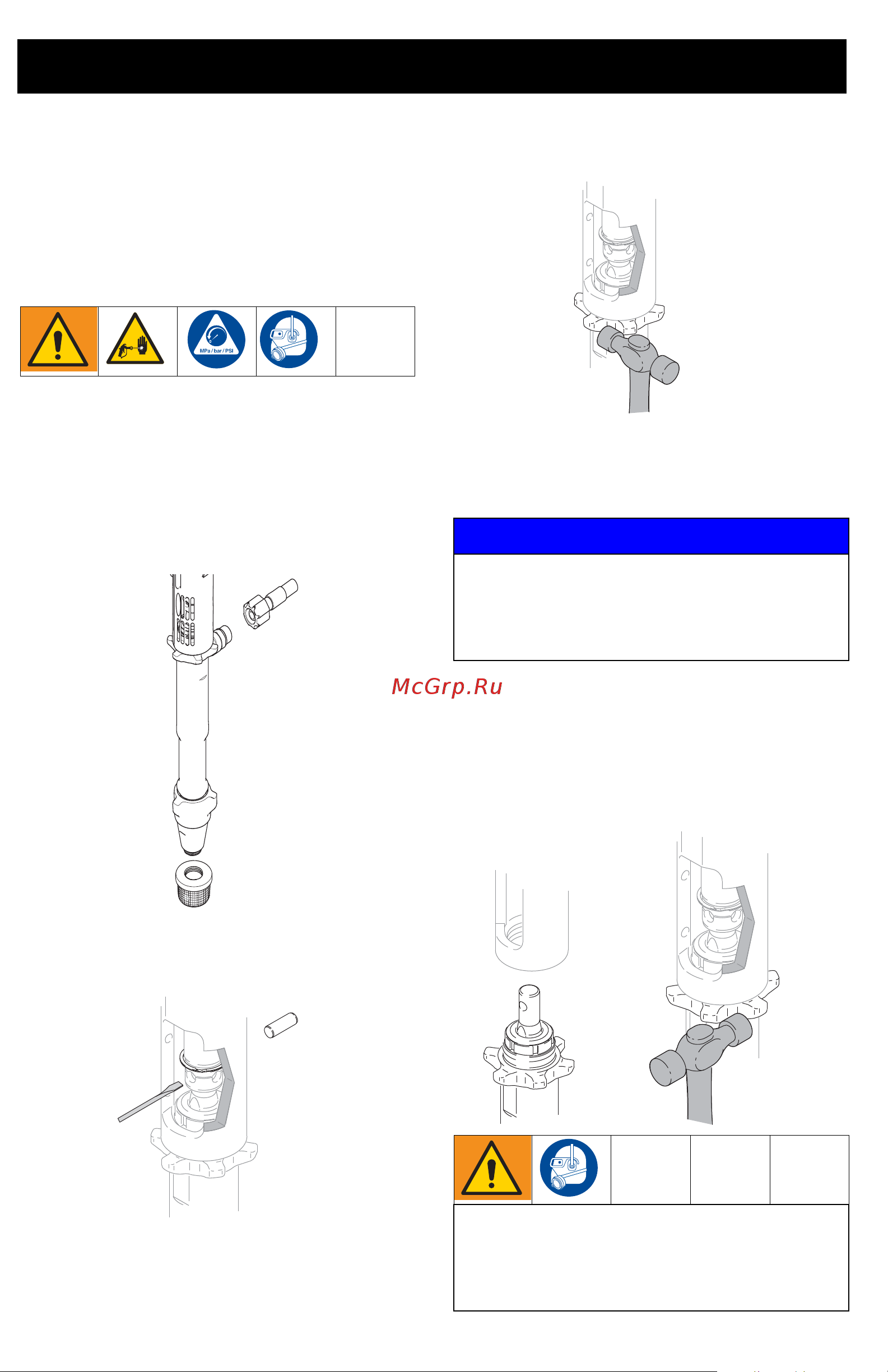

Насосы серии Standard
32 334701E
Насосы серии
Standard
Демонтаж
Касательно ремонта насоса, смотрите
руководство 334654.
1. Промойте насос.
2. Выполните инструкции из раздела
Процедура сброса давления, стр. 15.
3. Извлеките сетчатый фильтр и отсоедините
шланг подачи краски.
4. Вытолкните фиксирующее кольцо вверх;
вытолкните штифт наружу.
5. Ослабьте затяжку контргайки. Выкрутите
насос.
Установка
1. Накрутите контргайку до нижней части
резьбы насоса. Вкрутите насос полностью
в коллектор. Выкручивайте насос из
коллектора до тех пор, пока выпускное
отверстие насоса не совместится со
шлангом. Вручную затяните контргайку,
а затем поверните с помощью молотка
еще на 1/8 - 1/4 оборота.
ti25423a
ti2272b
ПРЕДУПРЕЖДЕНИЕ
Если ослабнет затяжки контргайки во время
работы, то резьба корпуса подшипника и
приводной механизм будут повреждены.
Затягивайте контргайку с заданным
моментом затяжки.
Неплотная посадка штифта может привести
к поломке деталей и их выбросу наружу,
что может стать причиной серьезной травмы
или повреждения имущества. Убедитесь
в правильности установки шпильки.
ti2272c
ti2272d
