Насосы серии ProContractor
34 334701E

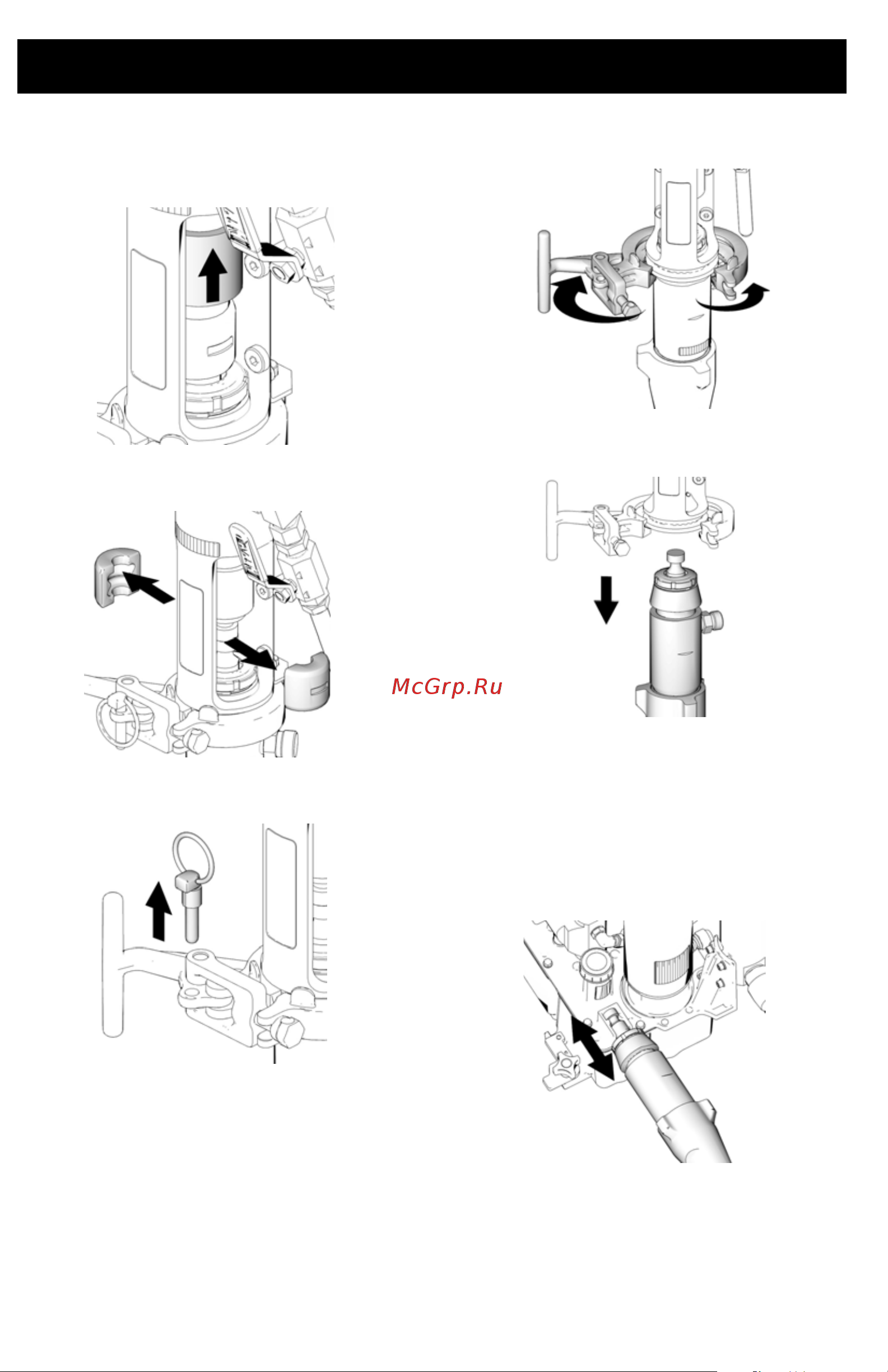

4. Сдвиньте крышку соединителя вверх
для полного раскрытия штоковых
соединителей.
5. Извлеките штоковые соединители.
6. Извлеките фиксирующий штифт.
ПРИМЕЧАНИЕ: Поддержите насос рукой перед
открыванием T-образной рукоятки.
7. Откройте зажим.
8. Отсоедините насос от источника питания.
Установка
1. При необходимости, поместите шток
поршневого насоса в регулировочную
отливку и потяните за насос для удлинения
штока.
2. Для повторной сборки насоса выполните
действия по его извлечению в обратном
порядке.
ti8829a
ti8830a
ti8831a
ti8833a
ti8832a
ti8834a
