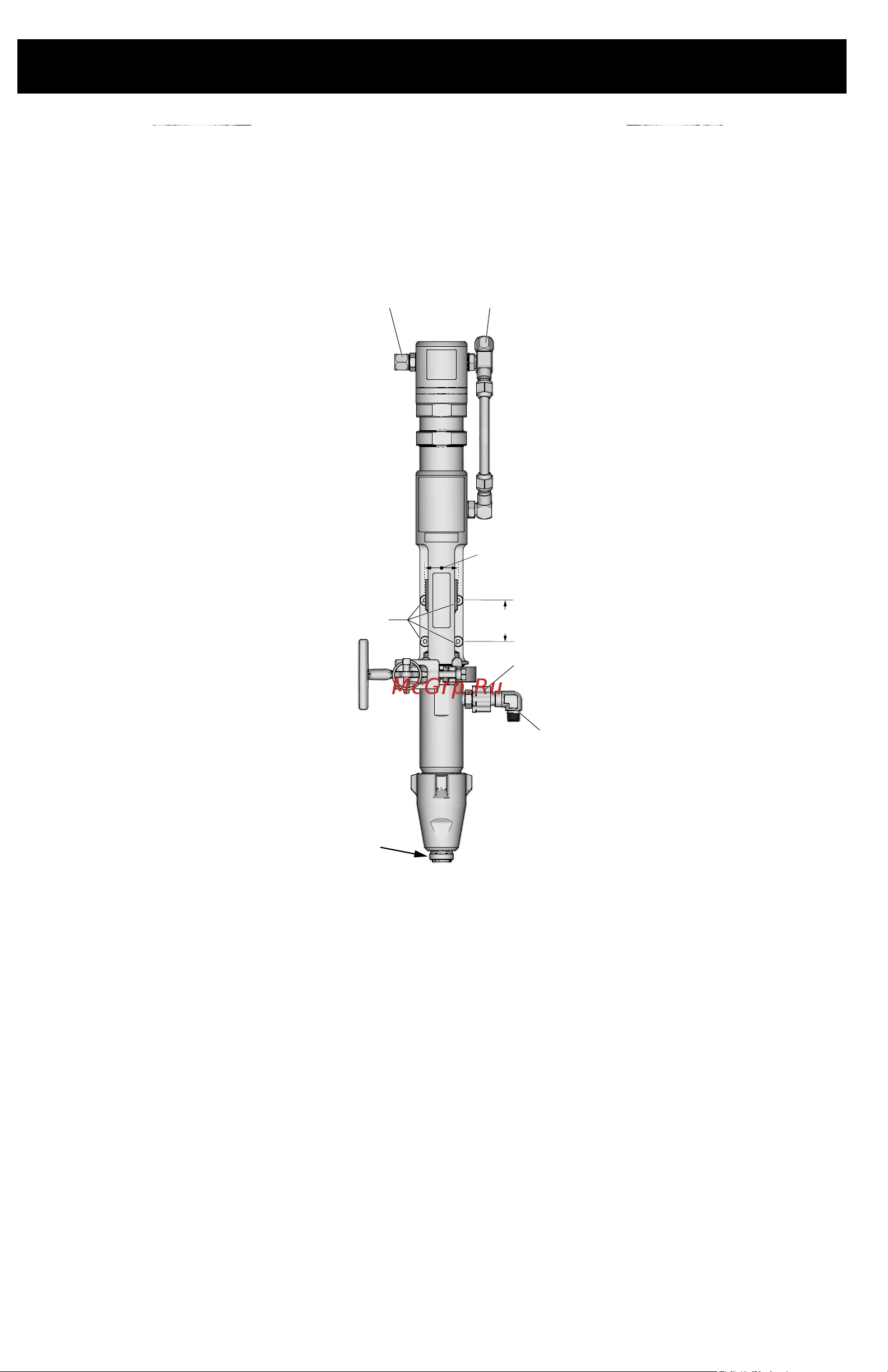

Технические данные
70 334701E
2.25 in.
(57.15 mm)
1.813 in.
(46.05 mm)
1.813 in.
(46.05 mm)
3/4 - 14
NPT Male
2.25 in.
(57.15 mm)
1.813 in.
(46.05 mm)
2.25 in.
(57.15 mm)
ti24313b
Обратный трубопровод
гидравлического
резервуара, раскрыв
37º, 3/4-16 UNF-2A
Впускной трубопровод
гидравлического резервуара,
раскрыв 37º, 3/4-16 UNF-2A
Монтажный винт (4),
Винт с головкой под
торцевой ключ, 1дюйм
3/8-16 UNC
Быстрое соединение
Выпускной
патрубок для краски,
3/8-18 NPT
(наружная резьба)
Всасывающий фитинг для
краски, 1,312-121/2 UN-2A
Оригинальное
оборудование GH230/300
24W299
57,15 мм
(2,25 дюйма)
46,05 мм
(1,813 дюйма)
