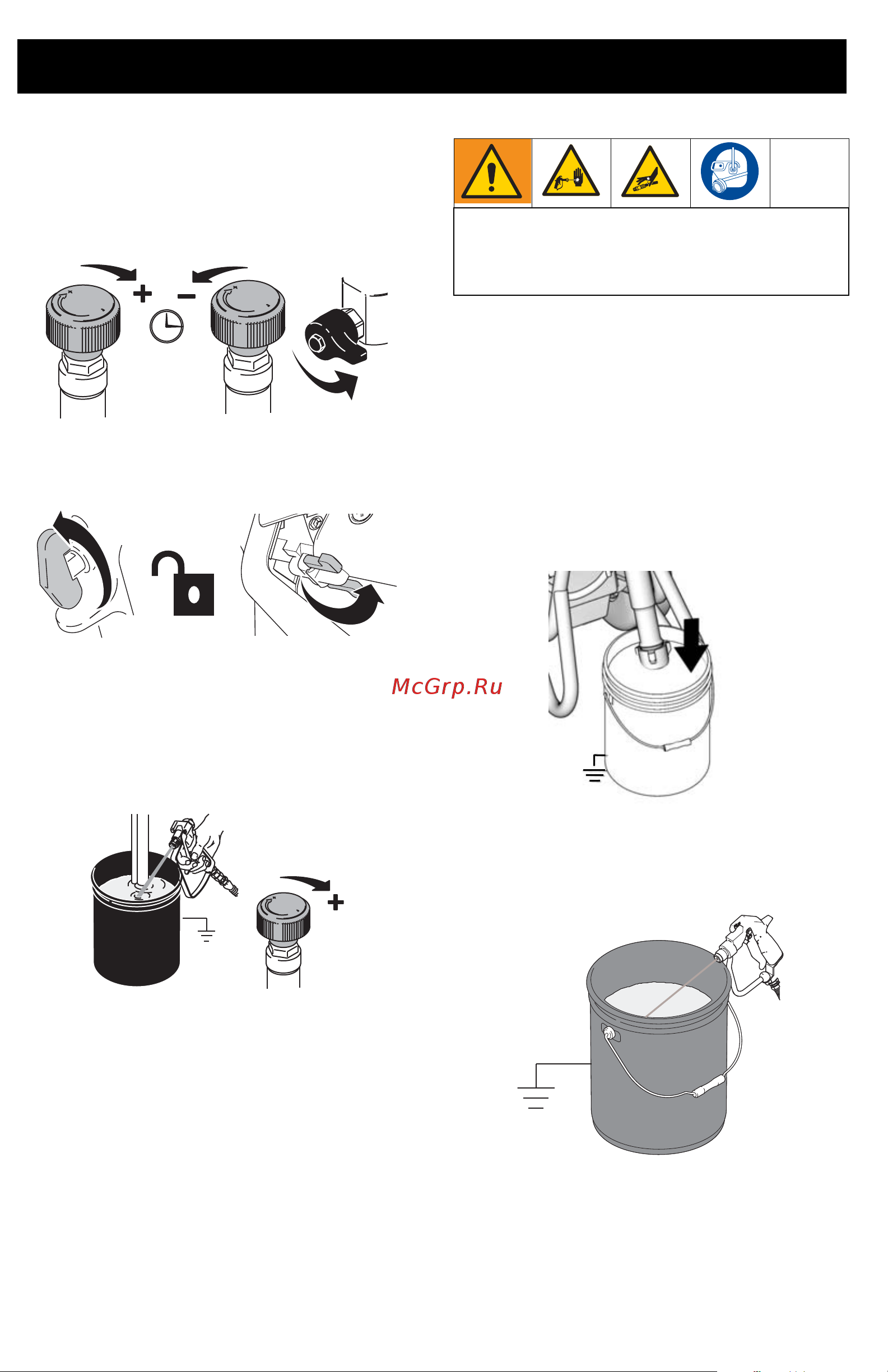

Подготовка к работе (модели с электрическим двигателем)
24 334701E
7. Увеличьте давление так, чтобы
гидравлический двигатель начал работать,
и жидкость циркулировала в течение
15 секунд; уменьшите давление
иповерните кран заливки в
горизонтальное положение.
8. Выключите блокиратор пускового курка
пистолета-распылителя.
9. Прижмите пистолет к заземленной
металлической емкости для промывки.
Нажмите на пусковой курок и медленно
повышайте давление жидкости до тех пор,
пока насос не начнет работать
равномерно.
10. Осмотрите фитинги на отсутствие утечек.
В случае утечки, немедленно выключите
распылитель. Выполните инструкции из
раздела Процедура сброса давления,
стр. 15. Затяните подтекающие фитинги.
Повторите действия из раздела
Подготовка к работе, шаги 2-8. Если утечек
не обнаружено, то продолжайте нажимать
на пусковой курок пистолета до тех пор,
пока система не будет тщательно промыта.
11. Поместите поршневой насос в емкость
скраской.
12. Направьте пистолет в емкость с жидкостью
для промывки и нажимайте на пусковой
курок, пока не появится краска.
13. Соберите наконечник и защитное
устройство,
см. стр. 24.
15
SEC
WLE
15
СЕК.
ti18198a
FLUSH
WLD
ПРОМЫВКА
Распыление под высоким давлением может
привести к подкожной инъекции токсичных
материалов и вызвать серьезную травму. Не
останавливайте утечки рукой или ветошью.
ti9695a
ti18248a
