<Приложение 3. Блок Cелектор входов (IS)> A3-7
IM 01C25T02-01R
Если SELECT TYPE/ТИП ВЫБОРА - “Minimum/Минимум”
Блок IS среди всех допустимых входов выбирает вход с наименьшим значением и передает значение этого входа в
OUT. Номер выбранного входа передается в параметр SELECTED.

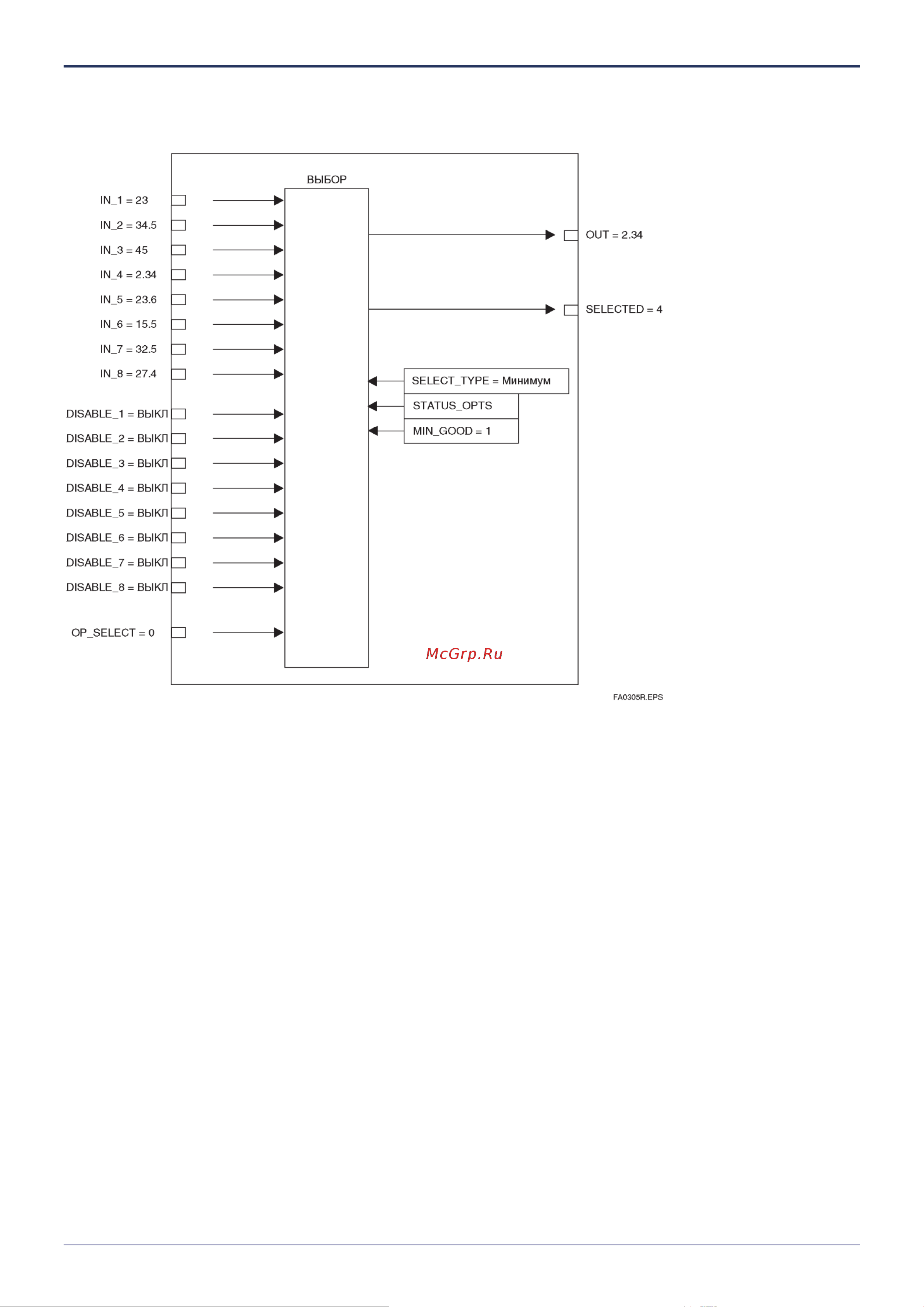

Рисунок A3.5 Пример (4)
