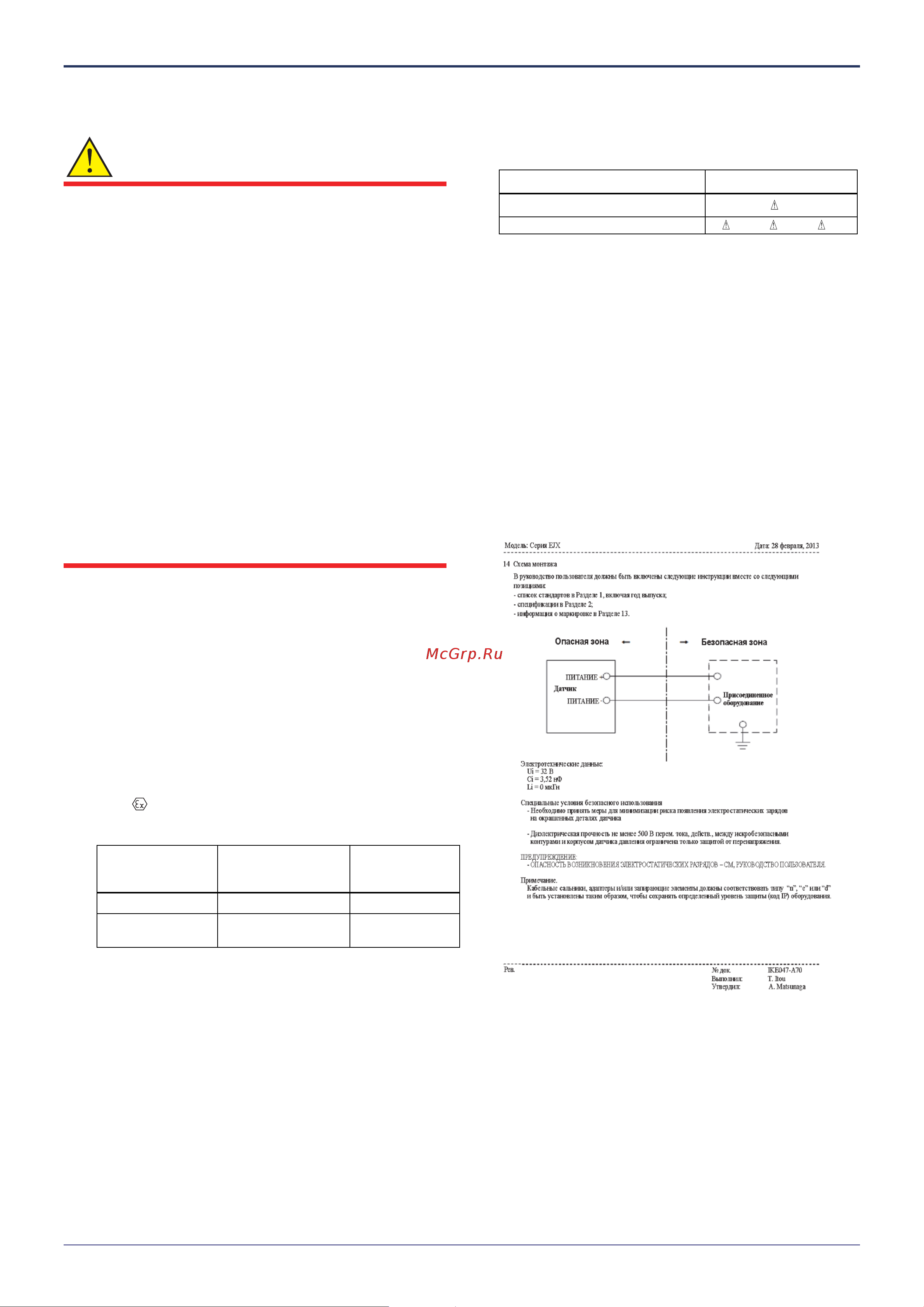

![Yokogawa EJA210E [18/170] Предупреждение](/views2/1921164/page18/bg12.png)
<2. Меры предосторожности> 2-9
IM 01C25T02-01R
Примечание 5. Особые условия для безопасного ис-
пользования
ПРЕДУПРЕЖДЕНИЕ
Электростатический заряд может привести к опасности
взрыва. Избегайте любых действий, которые вызывают
генерацию электростатических зарядов, например, не
протирайте сухой тряпкой лицевую поверхность при-
бора.
Когда корпус датчика давления выполнен из алюминия,
если он установлен в месте, где необходимо использо-
вание аппарата категории 2D, его следует установить
таким образом, чтобы избежать риска от электростати-
ческих разрядов и распространяющихся кистевых раз-
рядов, вызванных быстрым потоком пыли.
Крепеж, используемый для крепления корпуса датчика-
преобразователя на капсулу датчика (сенсора), явля-
ется специальным крепежом и его класс свойств A2-
50(A4-50) или выше.
Для преобразователей с мембраной, изготовленной из
титана, следует избегать опасности возникновения
искр, обусловленной соударениями и трением мем-
бран.
Максимальная температура поверхности для пылеза-
щищенности: T85°C (Tокр.ср.: от –30* до 75°C, Tт.п.: от
-30* до 85°C)
* –15°C если указано /HE.
c. Искробезопасные датчики ATEX c защитой Ex ic
Предостережения для датчиков искробезопасного типа
по ATEX с защитой Ex ic
Примечание 1. Датчики с кодом опции /KN26 пригодны
для использования во взрывоопасных атмосфе-
рах.
Применяемый стандарт: EN IEC 60079-0, EN
60079-11
Примечание 2. Номинальные значения
Ex- маркировка:
II 3 G Ex ic IIC T4 Gc
Характеристики температуры:
Диапазон темпе-
ратуры окружаю-
щей среды
Диапазон темпера-
туры технологиче-
ского процесса
Тип уплотни-
тельного
кольца
От –30 до 60°C От –30 до 120°C NBR
От –15 до 60°C От –15 до 120°C
Фторкаучук
(FKM)
Код IP: IP66
Категория перенапряжения: 1
Электротехнические характеристики: См. схему
монтажа IKE047-A70 (Примечание 7)
Примечание 3. Установка
• См. схему монтажа IKE047-A70 (Примечание 7).
• Тип резьбы указывается на устройстве для ввода
кабеля с использованием следующей маркировки.
Размер винта Маркировка
ISO M20 × 1.5 внутр. резьба
M
ANSI 1/2 NPT внутр. резьба
A или N или W
Примечание 4. Эксплуатация:
Если датчик давления устанавливается в области,
где могут присутствовать взрывоопасные атмо-
сферы, его необходимо устанавливать так, чтобы
избежать риска возникновения электростатических
разрядов.
Примечание 5. Специальные условия для безопасного
применения
Смотрите схему монтажа IKE047-A70 (Примечание 7).
Примечание 6. Техническое обслуживание и ремонт
Только уполномоченные представители компании
Yokogawa Electric Corporation могут выполнять ре-
монт оборудования.
Примечание 7.
Схема монтажа
