<Приложение 3. Блок Cелектор входов (IS)> A3-10
IM 01C25T02-01R
При нечетном количестве допустимых входов:

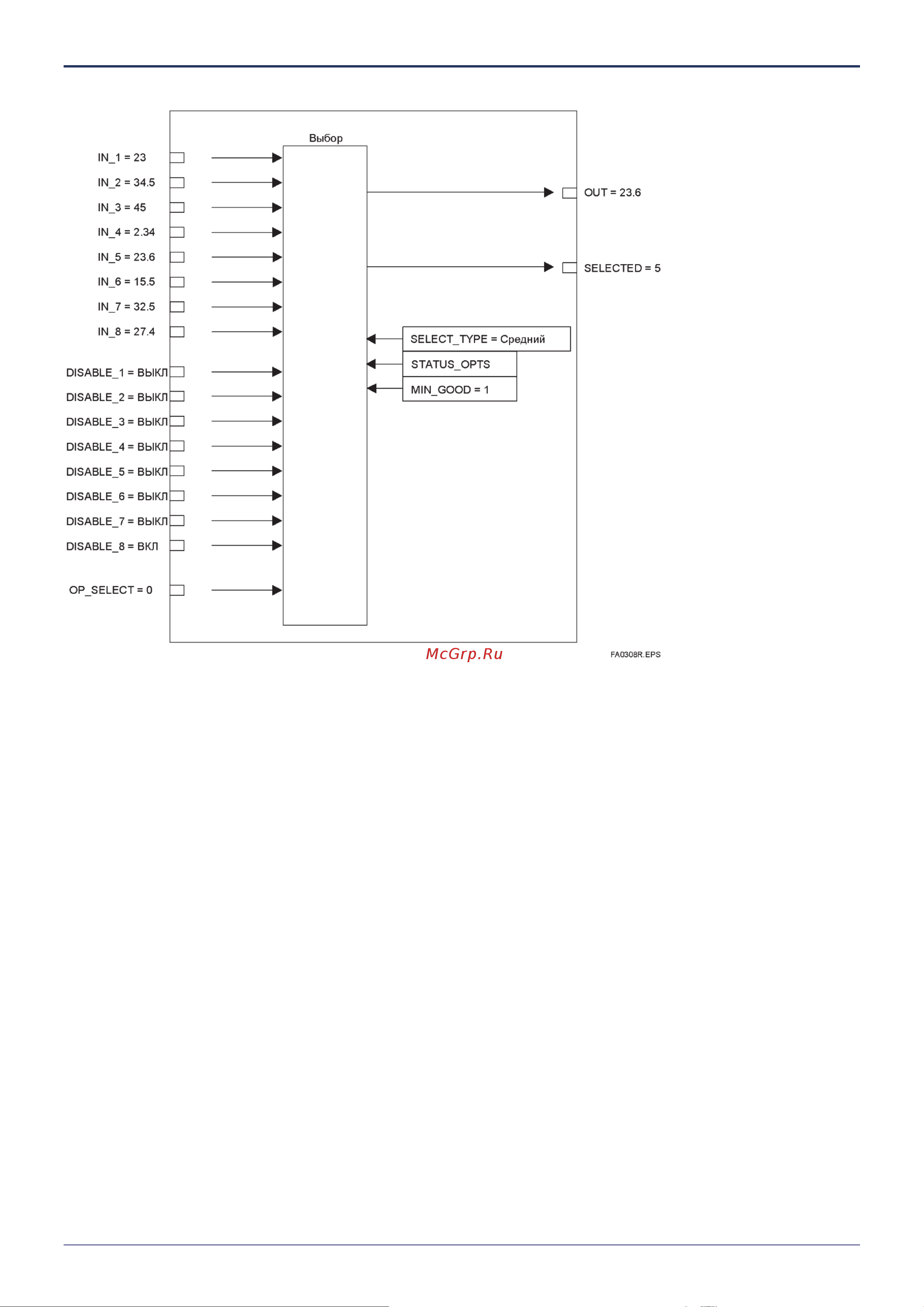

Рисунок A3.8 Пример (7)
Если число допустимых входов является нечетным, то на выход передается вход со средним значением. В приведен-
ном выше примере на выход передается вход IN_5, имеющий среднее значение в сравнении с другими допустимыми
входами.
Содержание
- Im 01c25t02 01r 1
- Руководство по эксплуатации 1
- Связь по шине fieldbus датчики dpharp ejx a eja e 1
- Датчики dpharp связь по шине fieldbus 2
- Содержание 2
- Важно 7
- Введение 7
- Внимание 7
- О настоящем руководстве 7
- Предупреждение 7
- Примечание 7
- Торговые марки 7
- A установка 8
- B монтаж электропроводки 8
- C работа 8
- D техническое обслуживание 8
- E прибор взрывобезопасного типа 8
- F модификация 8
- G утилизация изделия 8
- H уполномоченный представитель в eea и импортер на рынок ес еэз 8
- Безопасное использование данного изделия 8
- Гарантия 9
- Важно 10
- Внимание 10
- Меры предосторожности 10
- Предупреждение 10
- Сертификация fm 10
- Установка взрывозащищен ного прибора 10
- A датчик взрывобезопасного типа по csa 13
- Сертификация csa 13
- Меры предосторожности для искробезопас ного по csa типа следующую информацию см в документе ics018 14
- 1 технические данные 15
- A датчик искробезопасного типа по стандарту atex с защитой ex ia 15
- Меры предосторожности для невоспламеня емого по csa типа следующую информацию см в документе ics018 15
- Предупреждение 15
- Примечание 15
- Сертификация по atex 15
- B пожаробезопасный датчик по atex 17
- C искробезопасные датчики atex c защитой ex ic 18
- Предупреждение 18
- 2 электрическое подсоединение 19
- 3 установка 19
- 4 эксплуатация 19
- 5 техническое обслуживание и ремонт 19
- 6 шильдик табличка с заводской маркировкой 19
- Предупреждение 19
- A пожаробезопасный тип iecex 20
- Ejx910a ejx930 20
- Сертификация по iecex 20
- B искробезопасные датчики по стандарту iecex с защитой ex ia 21
- Предупреждение 21
- Примечание 21
- Предупреждение 22
- Примечание 22
- С датчики искробезопасного типа по стан дарту iecex с защитой ex ic 22
- 1 блок ресурсов 24
- 2 блок преобразователя датчика 24
- 3 блок преобразователя жкд 24
- 4 функциональный блок ai1 24
- 5 функциональный блок пид pid 24
- Vfd управления системой сетью 24
- Vfd функциональных блоков 24
- Внутренняя структура dpharp 24
- Конфигурация разводки системы 24
- Логическое построение каждого блока 24
- О протоколе fieldbus 24
- Основные положения 24
- Начало работы 25
- Подключение устройств 25
- Важно 26
- Для активизации шины fieldbus необходимо сделать следующие установки для хоста 26
- Для датчика со связью по протоколу fieldbus не исполь зуется клемма check проверка не подсоединяйте индикаторы кипиа и контрольные измерительные устройства 26
- Не выключайте питание сразу же после выполнения установок когда параметры сохраняются в эсппзу для повышения надежности выполняется резервирование если питание отключить в течение 60 секунд после вы полнения установки то измененные параметры не со храняются и установки возвращаются к своим первона чальным значениям 26
- Подсоединение инструментальных средств конфигура ции fieldbus к контуру при существующем хосте может вызвать путаницу данных которая в свою очередь мо жет привести к функциональному нарушению или отказу системы 26
- Прежде чем использовать средства инструментарий прежде чем использовать средства инструментарий конфигурации fieldbus отличные от существующего хо ста убедитесь что они не оказывают влияния на функ ционирование контура в котором все устройства уже установлены в рабочее состояние при необходимости отсоедините соответствующий контур управления от шины 26
- Примечание 26
- Установка хоста 26
- Включение питания шины 27
- Подтверждение нормальной работы датчика 27
- Примечание 27
- Экран встроенного индикатора при включении питания 27
- Https www yokogawa com library 28
- Генерирование сигнализации 28
- Интеграция dd 28
- Непрерывная запись значений 28
- Считывание параметров 28
- Установка параметров с использованием dtm 28
- 1 построение сети 29
- 2 определение сети 29
- 3 определение сочетаний функциональных блоков 29
- 4 установка тегов и адресов 29
- 5 установка связи 29
- 6 установка блоков 29
- Конфигурация 29
- Построение сети 29
- Определение сети 30
- Прежде чем подключать устройства к шине fieldbus опреде лите сеть fieldbus для всех устройств за исключением та ких пассивных устройств как оконечных сопротивления назначьте теги pd и адреса узлов тег pd физического устройства тот же самый что обычно используется для устройства для его определе ния можно использовать не более 32 буквенно цифровых символов при необходимости в качестве разделителя можно использовать дефис адрес узла используется для задания устройств принимаю щих участие в организации связи так как данные являются слишком длинными для тега pd то для организации связи хост использует адрес узла вместо тега pd адрес узла можно установить в диапазоне от 20 до 247 или в шестна дцатеричной системе от 14 до f7 адрес устройства lm с функцией управления шиной функция мастера связи link master назначается начиная с меньшего номера 20 а ад реса других устройств базовых basic не имеющих функции управления шиной назначаются соответственно ближе к большому номеру 247 установите датчи 30
- Устройства в пределах диапазона адресов записанных как неиспользуемые на рисунке 5 не могут использо ваться на шине fieldbus для других диапазонов адресов проводится периодическая проверка диапазона чтобы определить когда устанавливается новое устройство следует внимательно следить чтобы сохранять диапазон неиспользуемых устройств как можно более узким чтобы уменьшить нагрузку на шину fieldbus 30
- Чтобы обеспечить стабильную работу шины fieldbus определите рабочие параметры и установите их для устройств lm при установке параметров указанных в таблице 5 следует использовать наихудшие значения для всех устройств которые будут подключаться к одной шине fieldbus более подробную информацию смотрите в характеристиках каждого устройства в таблице 5 приво дятся характеристики для устройств dpharp 30
- Определение комбинирова ния функциональных блоков 31
- Установка vcr 32
- Установка связи 32
- Установка тегов и адресов 32
- Vcr имеют заводские установки как показано в приве денной ниже таблице 33
- В соответствии с инструкциями представленными в раз деле 5 установите цикл и график выполнения функцио нальных блоков 34
- Объект связи 34
- Объект связи объединяет данные свободно посланные функциональным блоком с vcr один объект связи опре деляет одну комбинацию каждый объект связи имеет па раметры перечисленные в таблице 5 для каждого vcr параметры должны меняться одновременно так как изме нения сделанные для каждого отдельного параметра мо гут привести к возникновению противоречий в работе 34
- Управление работой функционального блока 34
- Установите объекты связи как показано в таблице 5 34
- Установите параметры для vfd функционального блока 34
- Установка блока 34
- Десять объектов тренда имеют заводские установки как показано в таблице 5 35
- Каждый объект тренда имеет параметры перечисленные в таблице 5 первые четыре параметра представляют собой элементы которые должны быть установлены прежде чем производить запись в объект тренда необ ходимо отключить параметр write_lock блокировка записи 35
- Объект представления 35
- Объект тренда 35
- Существует возможность установить параметры таким образом чтобы функциональный блок автоматически пе редавал тренд датчик имеет десять объектов тренда восемь из которых используются для трендов парамет ров аналогового режима и два используются для тренда параметра дискретного режима один объект тренда определяет тренд одного параметра 35
- Этот объект предназначен для формирования групп па раметров в блоке одно из преимуществ формирования групп параметров заключается в уменьшении нагрузки при передаче данных объект представления view object имеет параметры перечисленные в таблицах с 5 1 по 5 4 назначение объектов представления пока зано в таблице 5 0 35
- Параметры функционального блока 40
- Параметры функционального блока могут считываться с главного компьютера хоста или могут быть установлены список параметров блоков поддерживаемых датчиком смотрите в главе 9 списки параметров информацию по всем функциональным блокам кроме блока ai по функции lm функции загрузки по а также информацию по расши ренной диагностике смотрите в приложениях с 1 по 8 40
- Блок преобразователя датчика 41
- Важно 41
- Описание основных элементов 41
- Основные положения 41
- Режим блоков 41
- Установка и изменение пара метров для всего процесса в целом 41
- Функциональный блок 41
- Режим блока 42
- Функции относящиеся к давлению дифференциальному давления 42
- Внимание 43
- Диагностика результатов настройки 43
- Функции относящиеся к статическому давлению 43
- Функции относящиеся к температуре капсулы и усилителя 44
- Block_err 45
- Block_err показывает причину возникновения ошибки в блоке блок преобразователя датчика проверяет следую щие причины и устанавливает соответствующие биты 45
- Xd_error 45
- Xd_error в порядке важности 45
- Xd_error это параметр который содержит коды для наиболее важных ошибок которые могут возникнуть в блоке преобразователя датчика ошибки xd_error поддерживаются датчиками и причины их возникновения представлены в таблице ниже если возникает несколько ошибок и их коды не совпадают то первой сохраняется ошибка большей важности 45
- Блок преобразователя жкд 45
- Блок преобразователя жкд управляет сигнализациями и измеренными значениями которые отображаются на встроенном индикаторе он отображает на встроенном индикаторе не только сигналы out от блоков ai но также и сигналы в в установленных блоков 45
- Компонентами встроенного индикатора является гисто грамма шкальный индикатор поле заголовка централь ное поле для числовых значений нижнее текстовое поле и дополнительные символы далее приведены содержи мое и значение этих компонентов 45
- Краткое описание функций 45
- Отображение содержимого встроенного индикатора 45
- Режим блока 45
- Режимы блока допустимые для блока преобразователя жкд автоматический auto и нерабочий o s уста новки этого блока могут быть изменены в режиме auto за исключением параметра тега блока 45
- Пример отображений для встроенного индикатора 46
- Процедура установки встроенного дисплея 47
- Рисунок 6 процедура установки встроенного дисплея 47
- Температура фланца не вычисляется без кода опции dg1 поэтому отображается 0 48
- Единицы измерения отображаемые на жкд с помощью функции автоматической привязки 49
- Io_opts 52
- Status_opts 52
- Режимы блоков 52
- Функциональные блоки 52
- Функциональный блок ai 52
- Значение out_d value равно 1 если имеет место сиг нализация выбранная в параметре out_d_sel 53
- Основные параметры блока ai 53
- Рисунок 6 пример out_d value 53
- Состояние out_d status привязано к состоянию out status out_d value может содержать значение от 0 до 15 если режим блока o s или man опции out_d_sel приведены ниже сигнализация по верхнему верхнему пределу 1 out_d value будет 1 при воз никновении сигнализации hi_hi сигнализация по верхнему пределу 2 out_d value будет 1 при воз никновении сигнализации hi сигнализация по нижнему нижнему пределу 4 out_d value будет 1 при воз никновении сигнализации lo_lo сигнализация по нижнему пределу 8 out_d value будет 1 при воз никновении сигнализации lo 53
- Блоком pid сигнализация hi hi hi low low low deviation hi и deviation low 54
- Генерация сигнализации 54
- Индикация сигнализации 54
- Операции в процессе эксплуатации 54
- Переключение режима 54
- Сигнализации и события 54
- C check function функция проверки категория сигнализации которая показывает что обнаруженная неисправность является времен ным событием 55
- F failed неисправен категория сигнализации которая показывает что в приборе или в его периферийных устройствах возникла неисправность 55
- M maintenance техобслуживание категория сигнализации для обнаруженной неис правности которая имеет низкий уровень срочно сти но может перерасти в проблему приводя щую при некоторых условиях к ограничению функциональности прибора сигнализации отображаемые параметрами блока ресур сов с device_status_1 по device_ status_8 при их установках по умолчанию разбиваются на категории как описано в разделе 8 таблица device_status кате гории сигнализации по namur ne 107 когда происхо дит сигнализация строка символов соответствующая ка тегории сигнализации присваивается параметру fd_ _active индекс от 1067 до 1070 обозначает fail off spec maint или check например катего рия сигнализации f присваивается fd_fail_active аналогично процедуры для обработки сигнализаций при сваиваются fd_recommen_act подробную информа цию по отображению сигнализаций и обращению с ними см в таблице 7 55
- S off specification вне спецификаций категория сигнализации которая показывает что обнаруженная неисправность была вызвана ис пользованием прибора вне его диапазона или расхождением между заданным и измеренным значением сигнализация была вызвана либо прибором либо состоянием процесса 55
- Детальное использование функции диагностики кип смотрите в руководстве по fieldmate im 01r01a15 01en 55
- Согласно namur ne 107 определены следующие стан дартные категории диагностики приборов 55
- Стандартные категории для сигнализации диагностики приборов по namur ne 107 55
- Таблица 7 объект извещения 55
- Функция диагностики кип field diagnostics основан ная на использовании средства dtm менеджер типов устройств реализуется в системе fieldmate редакции r2 6 или редакции более позднего выпуска и делает проще выполнение конфигурации или проверку сигнали заций классифицированных по ne 107 55
- Таблица 7 извещения диагностики кип 56
- Fd_simulate моделирование fd 57
- Блока ресурсов включает в себя элементы перечислен ные ниже в таблице 7 57
- Если в указанной выше таблице 7 параметр simulate en disable включение выключение моделирования установлен на 2 то вместо данных с блока преобразова теля соответствующий функциональный блок использует установленное в этом параметре моделируемое значе ние эта установка может использоваться для распро странения состояния на последующие блоки для генери рования сигнализации процесса и для проверки функцио нирования последующих блоков 57
- Параметр 57
- Параметр simulate моделирование блока ai вклю чает в себя элементы перечисленные в таблице 7 57
- Переключатель включения моделирования simulate_enable моделирование разрешено распола гается в усилителе датчика это сделано для предупрежде ния случайного срабатывания этой функции если этот пе реключатель находится во включенном состоянии то моде лирование включается смотрите рисунок 7 для иници ации этой же функции с удаленного терминала при усло вии что remote loop test switch удаленное включение контура проверки записано в параметр sim_enable_msg индекс 1044 блока ресурсов резуль тирующие действия аналогичны действиям предпринимае мым при включенном указанном выше переключателе имейте в виду значение этого параметра теряется при вы ключении питания в состоянии включенного моделирова ния сигнализация генерируется в блоке ресурсов а осталь ные сигнализации устройства маскируются по этой при чине моделирование должно быть отключено сразу же по сле использования этой функции 57
- Рисунок 7 положение переключателя simulate_enable 57
- Функция моделирования 57
- Функция моделирования моделирует ввод данных функ ционального блока и позволяет ему работать имитируя получение данных от блока преобразователя суще ствует возможность выполнить проверку тестирование последующих функциональных блоков или процессов сигнализации 57
- Блокировка записи от ключена заводская установка 2 блокировка записи включена 58
- Датчик оснащен функцией блокировки записи защита от записи для ограничения операций записи в блоки и предотвращения непреднамеренной записи данных па раметров для включения этой функции используйте пе реключатель блокировки записи hard w lock аппаратная блокировка записи или параметр write_lock индекс 1034 soft w lock программная блокировка записи узел цпу датчика оснащен переключателем блокировки записи переключатель 2 на рисунке 7 установка пе реключателя 2 в состояние on вкл активирует функцию блокировки записи для предотвращения изменений пара метров блоков параметра write_lock_level индекс 1064 в таблице 7 показано как параметр write_lock_level соотносится с блоком для которого задана блокировка записи заводская настройка для write_lock_level это 2 предотвращается запись в блок преобразователя в блок ресурсов и в функцио нальный блок для включения функции блокировки пере ключателя установите hard w lock аппаратная блоки ровка записи 4 бит параметра feature_sel индекс 1018 на 1 вкл 58
- Когда переключатель блокировки записи отключен за дайте 2 включен для параметра write_lock индекс 1034 блока ресурсов чтобы включить функцию блоки ровки записи для включения функции блокировки записи с использованием настройки write_lock значение feature_sel индекс 1018 блока ресурсов необходимо вернуть к его заводскому значению при заводских уста новках значение hard w lock аппаратная блокировка за писи 4 бит равно 0 off выкл и soft w lock про граммная блокировка записи 3 бит равно 1 on вкл 58
- Недоступно 1 блокировка записи от ключена 58
- Недоступно зависит от переключа теля блокировки записи 58
- Таблица 7 соотношение между параметром write_lock_level и блоком для кото рого установлена блокировка записи 58
- Функция блокировки записи защита от записи 58
- Информация об устройстве 59
- Состояние устройства 59
- Таблица 8 содержимое device_status_1 индекс 1045 59
- Таблица 8 содержимое device_status_2 индекс 1046 59
- Установки состояния датчика указываются с использова нием параметров от device_status_1 до device_status_8 индекс с 1045 до 1052 в блоке ре сурсов 59
- Таблица 8 содержимое device_status_3 индекс 1047 60
- Таблица 8 содержимое device_status_4 индекс 1048 60
- Таблица 8 содержимое device_status_5 индекс 1049 61
- Таблица 8 содержимое device_status_6 индекс 1050 61
- Таблица 8 содержимое device_status_7 индекс 1051 61
- Таблица 8 содержимое device_status_8 индекс 1052 62
- В следующей таблице приведена совокупность значений параметров ejx при отображении сигнализации на жк дис плее 63
- Состояние каждого параметра при отказе 63
- 1 приоритет 0 соответствующая сигнализация никогда не возникает 1 о соответствующей сигнализации оповещение не посылается если приоритет больше 1 то оповещение о сигнализа ции должно быть послано 2 сигнализация блока и событие обновления имеют фиксированный приоритет 2 3 7 сигнализации рекомендательного характера pv status active advisory alarm активная рекомендательная сигнали зация 8 15 критическая сигнализация pv status active critical alarm активная критическая сигнализация 64
- Таблица 8 1 поведение всех параметров относящихся к функциональному блоку в режиме отказа 64
- 1 эти установки зависят от бита 15 в diag_option 65
- Таблица 8 2 действие для каждого из параметров в режиме неисправности относящееся к расширенной диагностике код опции dg1 65
- Блок ресурсов 66
- Примечание столбец режима записи включает в себя режимы при которых разрешена запись каждого параметра o s запись разрешена в нерабочем режиме man запись разрешена в ручном режиме и в нерабочем режиме auto запись разрешена в автоматическом режиме в ручном режиме и в нерабочем режиме 66
- Список параметров 66
- Блок преобразователя датчика 70
- Блок преобразователя жкд 73
- Функциональный блок al 75
- Встроенный индикатор жк дисплей 77
- Выходной сигнал 77
- Напряжение источника питания 77
- Период обновления 77
- Применяемая модель 77
- Стандартные характеристики 77
- Технические характеристики 77
- Условия линии связи 77
- Функциональные характеристики 77
- Функциональный блок 77
- Функция lm 77
- Для получения информации по элементам не перечисленным ниже смотрите соответствующие ру ководства пользователя 78
- Дополнительные характеристики 78
- Дополнительные характеристики для датчиков взрывозащищенного типа 78
- A1 принципиальная схема блока определения характеристик сиг нала 79
- Блок определения характеристик сигнала sc 79
- Приложение 1 79
- A1 раздел входа 80
- A1 раздел определения коэффициента кусочно линейной функции 81
- Пример случая когда swap_2 выключен 81
- Пример случая когда swap_2 включен монотонно возрастает 82
- A1 список параметров блока определения характеристик сигнала 83
- A1 пример применения 84
- Sc регулируемая переменная представляющая собой выход пид преобразуется в информационную вели чину которая может интерпретироваться ao а инфор мация возвратившаяся от ao конвертируется в инфор мационную величину которая может интерпретиро ваться пид прежде чем будет передана пид регулиро ванию 85
- А1 управление с обратным преобразованием 85
- Для обеспечения возможности управления с обратным преобразованием при котором оси x и y инвертиру ются кусочно линейная функция должна быть установ лена таким образом чтобы элементы кривой монотонно возрастали как показано на рисунке a1 1 если они не будут монотонно возрастать то режим изменится на o s и вычисление будет отключено 85
- A2 принципиальная схема блока интегратора 86
- Блок интегратора it 86
- Приложение 2 86
- A2 раздел обработки входа 87
- А2 определение состояний значений входа 87
- А2 преобразование скорости 87
- Во время исполнения блок интегратор прежде всего выполняет обработку входа в следующем порядке 87
- Во время преобразования скорости сначала единицы измерения обоих входов преобразуются таким образом чтобы в их основе были секунды 87
- Далее значения входов приводятся к одним и тем же единицам измерения чтобы их можно было суммировать еди ницы измерения in_2 приводятся к единицам измерения in_1 87
- Далее описывается пример преобразования скорости 87
- Далее показано соотношение между состояниями входных параметров in_1 in_2 и состояниями входных значений используемых в блоке интеграторе 87
- Для суммирования см a2 если состояние входного значения bad дефектное то в качестве слагаемого использу ется значение с состоянием good хорошее существующее непосредственно перед изменением состояния на де фектное 87
- Затем вычисляется объем вес или энергия посредством умножения входного значения на время исполнения блока так как информация об единицах измерения не вводится в блок интегратор как входное значение пользователь зара нее должен ввести настроенные значения в параметры time_unit1 2 и unit_conv 87
- Определение состояния входа преобразование скорости или накопленного значения определение направле ния входного потока 87
- Переключение между преобразованием скорости convert rate и преобразованием накопленного значения convert accum выполняется с использованием бита 0 для in_1 или бита 1 для in_2 параметра integ_opts integ_opts является одним из параметров системы и должен быть установлен пользователем значения in_1 и in_2 при отключе нии питания не сохраняются 87
- A2 сумматор 88
- А2 определение направления входного значения 88
- А2 преобразование накопленного значения 88
- А2 состояние значения после сложения 88
- A2 интегратор 89
- А2 сложение 89
- A2 обработка выхода 90
- Out_ptrip 90
- Out_trip 90
- А2 определение состояния 90
- Один и тот же общий критерий определения состояния выхода используется для всех трех указанных выше парамет ров 90
- Параметры out_trip и out_ptrip используются только если integ_type значение от 1 до 4 90
- Рисунок a2 состояние выходов out out_trip и out_ptrip 90
- Существуют следующие три параметра выхода 90
- А2 определение значения выхода 91
- A2 сброс 92
- Out total_sp pre_trip out_trip 0 cout_ptrip 0 total_sp pre_trip out total_sp out_trip 0 cout_ptrip 1 total_sp out out_trip 1 cout_ptrip 1 92
- Pre_trip out out_trip 0 cout_ptrip 0 0 out pre_trip out_trip 0 cout_ptrip 1 out 0 out_trip 1 cout_ptrip 1 92
- А2 работа с режимами 92
- А2 триггер сброса 92
- В таблице a2 показано соотношение между integ_type и триггерами reset сброса 92
- Если integ_type равно 5 6 или 7 out_trip и out_ptrip всегда имеют значение 0 если integ_type равно 1 или 3 то наступление события autoreset сброс выполняемый при выходе за пре делы пороговых значений приводит к тому что out_trip удерживает значение 1 в течение пяти секунд 92
- Если вы перезаписываете значение в out и rtotal в режиме man или o s то выполняется приращение n_reset 92
- Имейте в виду что данные условия не применимы в следующих случаях 92
- Интегральное значение превышает total_sp 2 интегральное значение опускается ниже 0 3 reset_in равняется h 4 каждый период задан в clock_per для получения дополнительной информации см clock_per в a2 5 op_cmd_int равен 1 92
- При счете в обратном направлении значение out будет следующим 92
- При счете в прямом направлении значение out будет следующим 92
- Существует следующие пять типов триггеров сброса 92
- А2 определение времени сброса 93
- А2 процесс сброса 93
- Моментальный снимок 93
- Очистка интегральных значений 93
- Сброс приращения счета 93
- A2 список параметров блока интегратора 94
- I подтверждение сброса бит 8 параметра integ_opts 94
- I подтверждение сброса бит 8 параметра integ_opts если эта опция включена то следующий сброс запрещается до тех пор пока в reset_confirm не будет установ лена 1 94
- Ii перенос бит 6 параметра integ_opts 94
- Ii перенос бит 6 параметра integ_opts если эта опция включена при integ_type равном up_auto или dn_auto то значение выходящее за пределы пороговых значений при сбросе будет перенесено в следующий цикл интегрирования если integ_type имеет какую либо другую установку кроме up_auto или dn_auto то эта опция не может быть применена 94
- Out_trip и out_ptrip снова оцениваются на базе очищенных интегральных значений 94
- Оценка out_trip и out_ptrip см a2 94
- Существует две опции относящиеся к сбросу 94
- A3 схема функционального блока селектор входов 96
- Блок селектор входов is 96
- Приложение 3 96
- Выходные параметры вычисления или результаты выбора 97
- Другие параметры 97
- Режим 97
- A3 раздел входа 98
- А3 работа с режимами 98
- А3 использование min_good 99
- A3 выбор 100
- А3 использование op_select 100
- А3 обработка выбора 101
- Если select type тип выбора first good первый хороший 101
- Блок is среди всех допустимых входов выбирает вход с наименьшим значением и передает значение этого входа в out номер выбранного входа передается в параметр selected 102
- Если select type тип выбора minimum минимум 102
- Если select type тип выбора maximum максимум 103
- Если select type тип выбора middle средний 104
- При четном количестве допустимых входов 104
- При нечетном количестве допустимых входов 105
- Если select type тип выбора average среднее число 106
- A3 обработка выхода 107
- А3 обработка параметра selected 107
- В качестве значения выводимого в параметр selected при выборе op_select не 0 будет сохранен номер за данный параметром op_select без каких либо изменений 107
- В таблице a3 приведены значения параметра selected в зависимости от числа допустимых входов и значения па раметра select_type 107
- Если для op_select ни одного входа не выбрано то выход selected будет зависеть от select_type 107
- Если есть хотя бы один допустимый вход то даже недействительный вход может быть выбран для op_select 107
- Если нет допустимого входа 2 если значение min_good больше чем число допустимых входов 3 если значение входа bad дефектное или uncertain неопределенное при любом значении op_select кроме 0 за исключением случая когда в status_opts установлен бит uncertain as good неопределенное как хо рошее 4 если значение op_select больше 8 т е максимально допустимого числа входов 5 если значение выходит за пределы диапазона установки select_type при значении op_select равном нулю 107
- Если число допустимых входов больше чем значение min_good то номер входа включая недействительный вход заданный параметром op_select будет сохранен в selected поэтому даже при выборе недействитель ного входа значение selected не будет равно нулю 107
- Однако в следующих случаях в параметре selected сохраняется 0 107
- Out это параметр выхода используемый для передачи значения выбранного в блоке is в другой функциональный блок 108
- А3 обработка out 108
- Далее описывается обработка out 108
- A3 список параметров блока селектора входов 109
- Status_opts 109
- A3 пример применения 111
- Основные операции и последовательность работы 111
- A4 схема функционального арифметического блока 112
- Арифметический блок ar 112
- Приложение 4 112
- A4 раздел входа 113
- А4 дополнительные входы 113
- А4 основные входы 113
- A4 раздел выхода 115
- A4 раздел вычислений 115
- А4 вычисление среднего числа 115
- А4 компенсированные значения 115
- А4 уравнения вычислений 115
- А4 обработка режима 116
- А4 обработка состояния 116
- A4 список параметров арифметического блока 117
- A5 функции блока пид 119
- A5 функциональная схема 119
- Блок пид 119
- Приложение 5 119
- A5 параметры блока пид 120
- Примечание в представленной ниже таблице столбец запись write показывает режимы в которых может выпол няться запись соответствующих параметров пробел в столбце запись показывает что соответствующий параметр может записываться во всех режимах работы блока пид прочерк означает что соответствующий параметр не может записываться ни в каком режиме 120
- A5 детали пид вычислений 122
- A5 направление управляющего дей ствия 122
- A5 управляющий выход 122
- Δ δ δ δ δ δ pvn t td spn pvn ti t pvn k mvn 122
- A5 обход управляющего действия 123
- A5 режимы блока 123
- A5 упреждение 123
- Actual фактический указывает текущий режим блока пид 123
- Mode_ blk target целевой оговаривает целевой режим на который переходит блок пид 123
- Normal нормальный оговаривает режим в котором обычно находится блок пид 123
- Permitted допустимый оговаривает все режимы в кото рых может работать блок пид для блока пид запрещено пере ходить в любой режим кроме тех которые указаны в этом элементе 123
- Вычисления для пид регулирования можно обойти уста новив значение sp на управляющем выходе out как по казано ниже установка bypass обход в состояние on вкл позволяет обойти вычисления для пид регу лирования 123
- Как показано ниже для блока пид существует восемь допустимых режимов работы 123
- Режим работы блока устанавливается в параметре mode_blk 123
- Упреждение является действием по добавлению компен сирующего выходного сигнала ff_val к выходу вычисле ний пид регулирования и обычно используется для управления с прогнозированием на представленном да лее рисунке показан принцип действия упреждения 123
- A5 0 мягкая передача управления 124
- A5 1 ограничители задания 124
- А5 1 если блок пид находится в автоматическом auto режиме 124
- А5 1 если блок пид находится в режимах cas или rcas 124
- А5 переходы режима 124
- Выбор obey sp limits if cas or rcas соблюдение преде лов sp при нахождении в каскадном или дистанционно каскадном режимах для параметра control_opts смотрите раздел a5 3 позволяет привести в действие верхний нижний пределы задания также в случае если значения параметра mode_blk соответствуют cas кас кадный или rcas дистанционный каскадный 124
- Если значение mode_blk соответствует auto автоматический режим то действуют четыре типа огра ничителей верхний предел нижний предел предел ско рости увеличения и предел скорости уменьшения верхний нижний пределы задания 124
- Значение меньше sp_lo_lim не может быть установ лено для sp пределы скорости изменения задания ограничители скорости изменения задания используются для ограничения величины изменения значения sp с це лью постепенного изменения значения sp в направлении нового задания 124
- Значение превышающее sp_hi_lim не может быть установлено для sp 124
- Не допускает неожиданное резкое изменение управляю щего выхода out при изменении режима работы блока mode_blk и при переключении соединения от управля ющего выхода out на вторичный функциональный блок в каскаде действия по выполнению мягкой передачи управления меняются в зависимости от значений mode_blk 124
- Ограничители действующего задания ограничивающие изменение значения sp отличаются в зависимости от ре жима работы блока следующим образом 124
- Увеличение значения sp на каждом периоде исполне ния период исполнения в заголовке блока block header ограничено значением sp_rate_up 124
- Уменьшение значения sp на каждом периоде испол нения период исполнения в заголовке блока block header ограничено значением sp_rate_down 124
- A5 2 отслеживание внешнего выхода 125
- A5 3 отслеживание измеренного значения 125
- A5 4 инициализация и ручной переход в аварийный режим iman 125
- Компонента качества bkcal_in status состояние соответствует bad или 125
- Компонента качества bkcal_in status состояние соответствует good c и 125
- A5 5 ручной переход в аварийный режим 126
- A5 6 автоматический переход в аварийный режим 126
- A5 7 сброс режима при неисправности компьютера 126
- In status состояние данных входа in bad за исключе нием ситуации когда включен обход управляющих действий чтобы включить действие ручного перехода в аварийный ре жим при возникновении указанных выше условий 126
- In status состояние является bad дефектным за исключением ситуации когда включен обход управляющих действий 126
- А5 7 shed_opt 126
- Автоматический переход в аварийный режим обозна чает действие при котором блок пид изменяет ре жим с каскадного cas на автоматический auto и продолжает выполнение автоматического пид ре гулирования для заданного пользователем задания переход в аварийный режим происходит автомати чески при возникновении следующих условий 126
- Если состояние данных rcas_in или rout_in являю щееся установками полученными от компьютера как за дание sp становится bad дефектным в то время как блок пид работает в режиме rcas или rout происходит сброс режима в соответствии с установками параметра shed_opt если данные rcas_in не обновляются в те чение времени указанного в shed_rcas в блоке ресур сов то состояние данных rcas_in становится дефект ным 126
- Необходимо заранее в параметре mode_blk permitted допустимый установить auto автоматический 126
- Необходимо заранее в параметре status_opts ука зать target to next permitted mode if bad cas in целе вой уход в следующий допустимый режим при дефект ном входе каскада и 126
- Ручной переход в аварийный режим обозначает действие при котором блок пид меняет режим на man ручной и при останавливает выполнение управляющих действий ручной переход в аварийный режим выполняется автоматически как способ обработки нештатной ситуации при возникнове нии следующих условий 126
- Установка параметра shed_opt обуславливает харак теристики сброса режима как показано ниже задать можно только одну установку 126
- Чтобы включить действие ручного перехода в аварий ный режим при возникновении указанных выше условий необходимо заранее в параметре status_opts указать target to manual if bad in целевой уход в ручной режим если состояние входа дефектное в представленной ниже таблице показаны опции пара метра status_opts 126
- A5 8 сигнализации 127
- A5 9 пример соединений блока 127
- Блок пид генерирует два типа сигнализаций сигнализа ции блока и процесса 127
- При конфигурации простого контура пид регулирования путем комбинирования объединения датчика ejx с по зиционером клапана шины fieldbus включающего в себя блок ao следуйте представленной ниже процедуре для выполнения установок соответствующих функциональ ных блоков fieldbus 127
- Сигнализации процесса существует шесть типов сигнализаций процесса одно временно может генерироваться только одна сигнализа ция процесса и при этом если одновременно возникает несколько сигнализаций то генерируется сигнализация процесса имеющая самый высокий приоритет уровень приоритета устанавливается для каждого типа сигнали зации процесса 127
- Сигнализация блока block_alm сигнализация блока block_alm генерируется при воз никновении любой из следующих ошибок значения уста новлены в block_err и определяет содержание block_err 127
- Соедините блок ai блок пид датчика ejx и блок ao позиционера клапана как показано на рисунке выше 2 установите параметр mode_blk target целевой блока пид в o s нерабочий а затем установите со ответствующие значения для gain коэффициента усиления reset сброса и rate скорости 3 убедитесь в том что фактический режим mode_blk actual блока ai имеет значение auto 4 установите целевой режим mode_blk target блока ao в cas auto означает cas и auto 5 убедитесь в том что значение bkcal_in status со стояние блока пид не является bad дефектным 6 убедитесь в том что значение in status состояние блока пид не является bad дефектным 7 убедитесь в том что auto установлено в параметре допустимого режима mode_blk permitted блока пид 8 установите целевой режим mode_blk target блока пид в auto после завершения выполнения всех перечисленных ша гов блок пид и блок ao обмениваются соответствующей информацией и инициируют каскадное соединение со ответственно фактический режим mode_blk actual блока пид меняется 127
- A5 0 объект view представление для функционального блока пид 128
- A6 мастер связи 129
- A6 планировщик активной связи 129
- Приложение 6 129
- Функции мастера связи 129
- A6 смена планировщика las 130
- 2 в установках las датчика задайте значения v st v mrd и v mid равными соответствующим самым низким значениям характеристик всех устройств внутри сегмента пример показан ниже 131
- 3 в установках las для датчика установите значения v fun и v nun таким образом чтобы они включали адреса всех узлов в пределах одного сегмента также смотрите рисунок 3 131
- A6 функции lm 131
- Configuredlinksettingsrecord индекс 293 sm 131
- Dlmebasicinfo ejx индекс 282 sm 131
- Для этого случая установите slottime временной сегмент maxresponsetime максимальное время ответа и mininterpdudelay минимальное внутреннее запаздывание следующим образом 131
- A6 параметры мастера связи lm 132
- Список параметров мастера связи lm в таблице ниже приводятся параметры мастера связи lm 132
- 1 переменная возможностей мастера связи dlmelinkmastercapabilitiesvariable 134
- 2 запись информации мастера связи dlmelinkmasterinforecord 134
- 3 переменная флага основного мастера связи primarylinkmasterflagvariable 134
- 4 переменная типа массив состояния списка ре 4 переменная типа массив состояния списка ре альных устройств liveliststatusarrayvariable 134
- 5 5 массив максимального времени удержания мар кера maxtokenholdtimearray 134
- Байтовая переменная в которой каждый бит определяет состояние является ли устройство на одном сегменте ре альным или нет начальный бит относится к адресу 0x00 а последний бит относится к адресу 0xff ниже показано зна чение переменной livelist statusarrayvariable для случая когда устройства имеют ад реса 0x10 и 0x15 в сегменте шины fieldbus 134
- Далее приводится описание параметров lm для датчи ков 134
- Запись 1 в этот параметр устройства и перезапуск устройства приводит к тому что устройство запускается как базовое устройство с другой стороны запись 2 в этот параметр устройства и перезапуск устройства при водит к тому что устройство запускается как мастер связи lm 134
- Начальные 2 байта относятся к адресу устройства 0x00 а последние 2 байта относятся к адресу 0xff для доступа к этому параметру нужно указать подиндекс 6 функциональный класс загрузки bootoperatfunctionalclass 134
- Описания параметров lm 134
- Примечание не отключайте подачу питания на датчик в тече ние 60 секунд после внесения изменений в уста новки параметров 134
- Устройству назначается 8 64 байтная переменная типа массив в которой каждый набор из 2 байт представляет время делегирования устанавливаемого кратно восьми время делегирования обозначает период вре мени который присваивается устройству с помощью со общения pt посланного с планировщика las в пределах каждого цикла перемещения маркера 134
- Явно объявляет планировщик активной связи las запись true истина 0xff в этот параметр устройства приводит к попытке этого устройства стать las однако запрос на за пись true в этот параметр устройства отвергается если значение этого же параметра в любом другом устройстве имеющем меньший адрес узла в пределах того же сег мента также соответствует true 134
- 10 состояния канала channelstates 135
- 11 базовая информация plmebasicinfo 135
- 7 запись текущей установки связи currentlinksettingrecord и запись сконфигурированных установок связи configuredlinksettingsrecord 135
- 8 базовая информация dlmebasicinfo 135
- 9 базовые характеристики plmebasiccharacteristics 135
- Параметр currentlinksettingrecord указывает используе мые в текущий момент установки параметров шины па раметр configuredlinksettingsrecord указывает установки параметров шины которые должны использоваться если устройство становится планировщиком las таким об разом когда устройство выполняет функции las его па раметры currentlinksettingrecord и configuredlinksettingsrecord имеют одни и те же значе ния 135
- 0x00 ложь в параметр primarylinkmasterflagvariable в текущем планировщике las 136
- 0xff истина в параметр 136
- 12 переменная активизации расписания связи linkscheduleactivationvariable 136
- 14 дескриптор расписания dlmescheduledescriptor этот параметр существует в том же количестве что и об щее число доменов и каждый описывает расписание планировщика las загруженное в соответствующий до мен для домена в который еще не загружено расписа ние все значения в этом параметре равны нулю 136
- 15 домен domain 136
- A6 часто задаваемые вопросы faq 136
- Primarylinkmasterflagvariable индекс 288 в датчике 136
- Q1 при остановке работы las датчик не заменяет его становясь las почему a1 1 запущен ли датчик как мастер связи lm убеди тесь в том что значение bootoperatfunctionalclass индекс 291 равно 2 что указывает на то что он является lm a1 2 проверьте значения v st и v tn во всех масте рах связи на сегменте и убедитесь что выполня ются следующие условия датчик прочие lm 136
- V st v tn v st v tn q2 что нужно сделать чтобы датчик начал выпол нять функции планировщика las a2 1 убедитесь в том что номера версий активных рас писаний в текущем планировщике las и в дат чике совпадают считав linkschedulelistcharacteristicsrecord запись характеристик списка расписания связи индекс 295 activescheduleversion версия действующего расписания подиндекс 3 a2 2 сделайте так чтобы датчик объявил себя и начал работать в качестве планировщика las записав 136
- Внимание 136
- Запись в этот параметр номера версии расписания пла нировщика las которое уже было загружен в домен приводит к выполнению соответствующего расписания при этом запись 0 в этот параметр прекращает выполне ние действующего расписания 136
- При загрузке расписания las в датчик максимально до пустимое число согласующих элементов между устрой ствами равно 48 136
- Чтение запись read write невозможна получение od возможно выполнение команды genericdomaindownload загрузка родового домена полученной с хоста записы вает расписание las в домен 136
- A7 подготовка к загрузке по 138
- A7 преимущества функции загрузки программного обеспечения 138
- A7 характеристики 138
- Внимание 138
- Загрузка по 138
- Приложение 7 138
- Примечание 138
- A7 загружаемые файлы 139
- A7 последовательность загрузки по 139
- Внимание 139
- Примечание 139
- A7 поиск и устранение неисправностей 140
- A7 шаги выполняемые после акти визации устройства кипиа 140
- Для получения информации по сообщениям об ошибках средства загрузки обратитесь к руководству пользователя по по 140
- При восстановлении связи с устройством кипиа после активизации этого устройства убедитесь с помощью средства загрузки что редакция по данного устройства кипиа была обновлена соответствующим образом зна чение параметра soft_rev блока ресурсов показывает редакцию по 140
- Также имейте в виду что при изменении числа парамет ров или блоков требуются файлы dd и характеристик соответствующие новой редакции по 140
- Тег pd адрес узла и параметры калибровки блока преоб разователя которые были сохранены в энергонезависи мой памяти в целевом устройстве после загрузки по не изменяются однако после обновления по при котором добавляются параметры или блоки или параметры vfd управления системой сетью некоторые параметры могут быть переустановлены на значения по умолчанию таким образом может потребоваться снова выполнить настройку параметров и инжиниринг подробная инфор мация приведена в таблице ниже 140
- A7 параметры блока ресурсов относящиеся к загрузке по 141
- A7 параметры vfd управления системой сетью относящиеся к загрузке по 142
- Таблица a7 параметры vfd управления системой сетью 142
- A7 0 комментарии к параметрам vfd управления системой сетью относящимся к загрузке программного обеспечения 143
- Важно 143
- 3 domain_header заголовок домена 144
- A8 выявление блокировки импульсной линии ilbd 145
- A8 мультисенсорный мониторинг технологического процесса 145
- Важно 145
- Приложение 8 145
- Расширенная диагностика 145
- На следующем рисунке показана функциональная блок схема ilbd имеющая место для блока преобразователя датчика 146
- Прежде чем предпринимать меры по устранению сигнализации блокировки следует проверить рабочие условия на уста новке 146
- Результатом выявления блокировки импульсной линии являются следующие выводы 146
- Функциональная блок схема 146
- Diag_lim 147
- А8 выявление блокировки 147
- Примечание 147
- Выявление блокировки на сторонах вы сокого и низкого давления 148
- Выявление блокировки на стороне высо кого давления 148
- Выявление блокировки на стороне низ кого давления 148
- Выявление блокировки типов a b 148
- Примечание 148
- Примечание 149
- Diag_count 150
- Diag_mode 150
- Diag_period 150
- А8 порядок работы 151
- A8 состояние сигнализации 152
- A8 установка извещений 152
- А8 установка сигнализации и извещений 152
- Отображение сигнализации на жк дис плее 152
- Примечание 152
- Связь с параметрами diag_h_alm и diag_l_alm 152
- Установка приоритетов 152
- A8 маскирование сигнализации 153
- Diag_err 153
- Diag_option 153
- Dpavgmax 0 0 dpavgmin 0 0 153
- Вне диапазона диагностики 153
- Данная сигнализация указывает на то что базовое значе ние при нормальных условиях имеет недопустимую вели чину например если reference_blkf имеет недопу стимое значение то выполняется выявление блокировки исключая параметр value_blkf если требуется выпол нение выявления блокировки основанного на параметре value_blkf для него необходимо заново получить ба зовое значение 153
- Для связи сигнализации с аналоговым извещением и пре дупреждением отображаемым на жк дисплее следуйте указанной далее процедуре 153
- Когда диапазон уровня который можно измерить с помо щью датчика со шкалой 100 кпа это от 80 до 80 кпа пределы устанавливаются следующим образом 153
- Кроме того когда значение reference_dpavg ниже diag_lim 10 или превышает diag_lim 9 все базовые значения становятся недопустимыми поэтому генериру ются сигнализации invalid ref fdp недопустимое базо вое значение fdp invalid ref fspl недопустимое базо вое значение fspl invalid ref fsph недопустимое базо вое значение fsph и invalid ref blkf недопустимое ба зовое значение blkf 153
- Недопустимые базовые значения blkf fsph fspl или fdp 153
- Сигнализации связанные с аналоговыми извещениями и предупреждениями отображаемыми на жк дисплее вы бираются с помощью параметра diag_option в блоке преобразователя датчика бит параметра diag_option соответствует diag_err 153
- Установите параметр diag_mode в режим stop 1 установите параметр diag_mode в режим stop 2 отметьте каждую из сигнализаций которые могут быть выбраны с помощью битов 2 14 153
- A8 величина флуктуации 154
- A8 отображение блокировки в состоянии pv sv tv 154
- A8 стабильность первичного значения 154
- А8 получение базовых значений 154
- А8 проверка условий 154
- Достаточна только величина value_fdp 154
- Достаточны только величины value_fdp and value_fsph 154
- Достаточны только величины value_fdp value_fspl и value_fsph 154
- Достаточны только величины value_fdp и value_fspl 154
- Недостаточная величина value_fdp 154
- Примечание 154
- А8 проверка возможности выполнения процедуры по выявлению блокировки 155
- Базовые величины 155
- Важно 155
- Моделирование блокировки на стороне высокого давления 155
- Начало выборки 155
- Недопустимые базовые значения blkf fsph fspl или fdp 155
- Окончание выборки 155
- Примечание 155
- А8 0 настройка 156
- А8 запуск выявления блокировки в им пульсной линии 156
- Моделирование блокировки на обеих сторонах 156
- Моделирование блокировки на стороне низкого давления 156
- Пороговое значение 156
- A8 0 отсечка по нижнему пределу 157
- A8 0 параметр comp_flg 157
- A8 0 период выборки 157
- Diag_lim 157
- А8 1 переустановка базового значения 157
- В таблице а8 2 приведены заводские установки по умол чанию для параметров diag_lim 1 8 157
- Для решения возникающих проблем изменяйте порого вые значения согласно указанным выше рисункам 1 установите параметр diag_mode в режим stop остановка 2 измените требуемое значение параметра diag_lim в соответствии с каждым выявлением блокировки 157
- Если изменение расхода по сравнению с базовым значе нием составляет 25 и более необходимо получение нового базового значения 157
- Если параметр value_dpavg меньше величины diag_lim 10 или превышает значение diag_lim 9 приведённое в таблице a8 2 ejx генерирует сигнализа цию вне диапазона диагностики если расход дифференциальное давление меньше поро гового значения diag_lim 10 флуктуации давления не достаточны для выявления блокировки во избежание ошибочного выявления блокировки пороговое значение должно быть увеличено 1 установите параметр diag_mode в режим stop остановка 2 введите значение параметра diag_lim 10 157
- Когда в comp_flg выбрана compensation компенса ция ratio_fdp компенсируется с помощью следующей формулы и используется в качестве корректируемого зна чения мониторинга cratio_fdp 157
- Кроме того повышения точности можно достичь увеличе нием числа diag_count 157
- Повышается вероятность срабатывания сигнализации под воздействием изменений среды если расход дифференциальное давление ниже diag_lim 10 или превышает diag_lim 9 то для вы явления блокировки флуктуации давления скорее всего будут слишком малыми или слишком больщими 157
- Понижается восприимчивость к воздействию измене ний среды что позволяет проще определить блоки ровку сигнализация предупреждениия о блокировке генери руется после того как она начинает прогрессировать 157
- При значительном изменении расхода или изменении жидкости в условиях измеряемого процесса следует по лучить новое базовое значение 157
- При флуктуациях вблизи порогового значения может наблюдаться частое генерирование сигнализации когда просиходит явление описанное выше можно изменить время выборки diag_period для обеспечения более высокой точности выявления блокировки 157
- С другой стороны если компенсация не нужна в с другой стороны если компенсация не нужна в comp_flg выбирается non compensation без компенса ции и ratio_fdp используется в качестве nratio_fdp 157
- Смещение порогового значения в белую сто рону 157
- Смещение порогового значения в чёрную сторону 157
- Чем больше время выборки тем выше ожидаемая точ чем больше время выборки тем выше ожидаемая точ ность 1 установите параметр diag_mode в режим stop остановка 2 введите значение параметра diag_period в диа пазоне от 20 до 65535 сек 157
- O s запись возможна в режиме o s o s запись возможна в режиме o s man запись возможна в ручном и o s режиме auto запись возможна в автоматическом ручном и o s режиме 158
- А8 2 список параметров выявления блокировки импульсной линии 158
- Все параметры выявления блокировки импульсной линии принадлежат к блоку преобразователя датчика примечание в столбце режим записи содержатся режимы в которых может выполняться запись каждого из параметров 158
- А8 3 контрольная таблица 161
- Заполните следующую контрольную таблицу согласно ходу выполнения операции ilbd для сохранения важной инфор мации по выявлению блокировки 161
- Переходите к следующему шагу в соответствии с результатами оценки invalid ref xx недопустимое базовое значение xx показанными в параметре diag_err 8 го пункта 163
- A8 мониторинг теплотрассы 166
- Примечание 166
- Расчётная формула 166
- А8 аналоговые извещения 167
- А8 выход за пределы измерения темпера турного диапазона 167
- А8 назначение flg_temp_val технологи ческим параметром pv функциональ ного блока 167
- А8 установка flg_temp_coef 167
- А8 установка извещений и сигнализации 167
- Flg_temp_val может иметь три состояния good хо рошее uncertain неопределённое и bad дефект ное 168
- А8 ошибка состояния 168
- А8 список параметров функции мониторинга теплотрассы 168
- Все параметры функции мониторинга теплотрассы отно сятся к блоку преобразователя датчика 168
- Дефектное 168
- Неопределённое температура усилителя или кап сулы выходит за пределы диапазона 168
- Отказ датчика температуры капсулы уси лителя отказ эсппзу капсулы усилителя блок ресурсов или блок преобразователя датчика в режиме o s 168
- Примечание заводская установка по умолчанию для flg_temp_coef 0 таким образом при заводской установке flg_temp_val показывает то же значение что и cap_temp_val 168
- Статус good uncertain bad определяется следую щим образом 168
- Хорошее нормальное состояние 168
- Информация об издании 169
