<Приложение 6. Функции мастера связи> A6-2
IM 01C25T02-01R
A6.3 Смена планировщика LAS
Существует две процедуры, которые позволяют сделать мастера связи (LM) планировщиком LAS:
• Если мастер связи (LM), чье значение [V(ST) V(TN)] является наименьшем в сегменте, не считая текущего планиров-
щика LAS, приходит к выводу, что в сегменте отсутствует планировщик LAS, как в случае запуска сегмента, так и при
выходе из строя текущего LAS, мастер связи (LM) объявляет себя LAS, а затем становится LAS. (С помощью этой
процедуры LM обеспечивает резервирование LAS, как показано на следующем
рисунке).
• Мастер связи (LM), чье значение [V(ST) V(TN)] является наименьшим в сегменте, не считая текущего планировщика
LAS, запрашивает LAS на этом же сегменте о передаче ему права быть LAS, затем становится LAS.

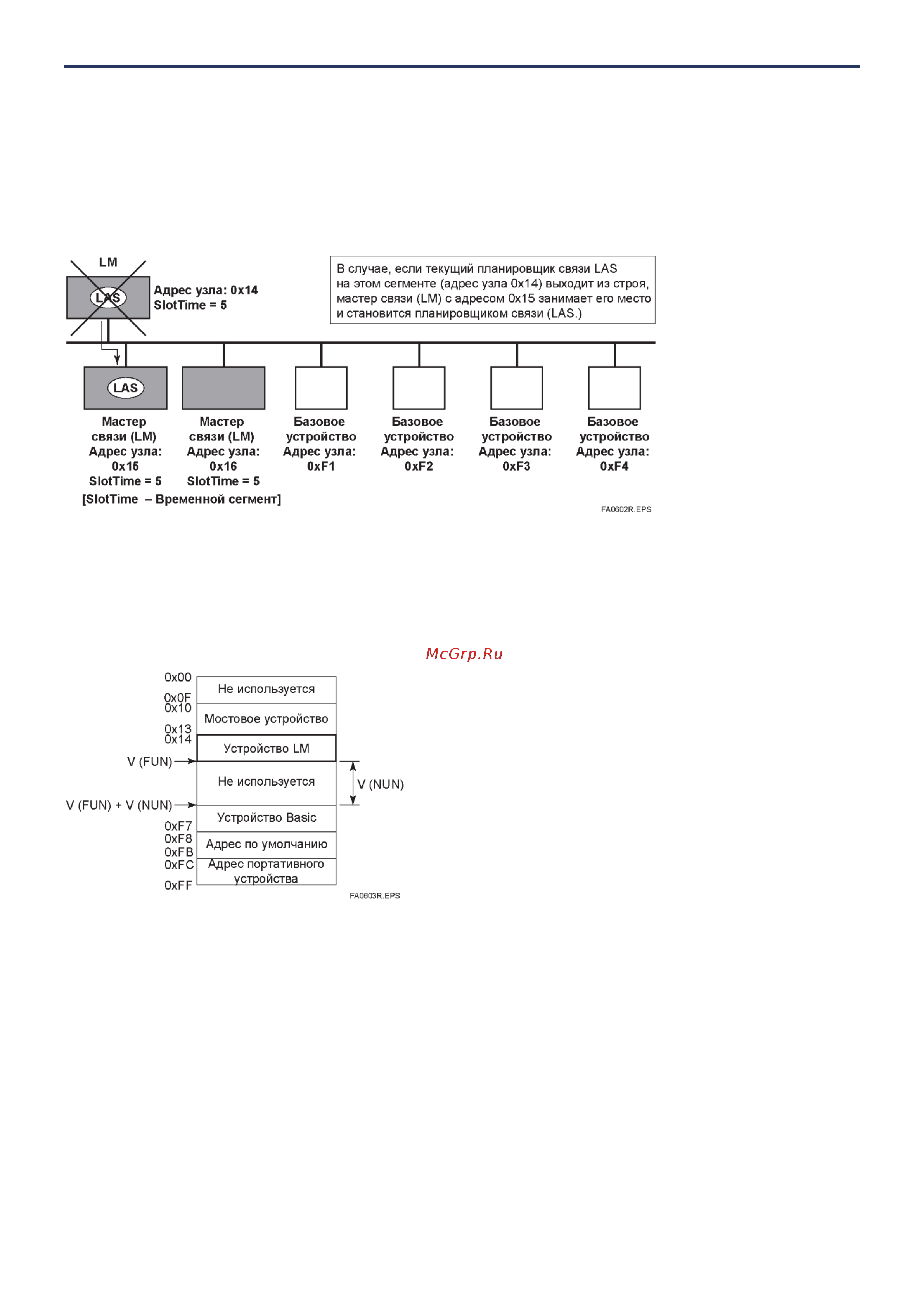

Рисунок A6.2 Смена LAS
Чтобы установить датчик в качестве устройства, которое может резервировать LAS, выполните представленную далее
процедуру.
ПРИМЕЧАНИЕ: При изменении установок в датчике, добавьте датчик к сегменту, в котором работает LAS. После внесе-
ния изменений в установки не отключайте питание датчика, по крайней мере, в течение 30 секунд.
(1) Установите адрес узла датчика. В общем случае используйте
адреса от 0x10 до [V(FUN) – 1].
Рисунок A6.3 Диапазоны адреса узла
