<2. Меры предосторожности> 2-4
IM 01C25T02-01R
2.1.2 Сертификация CSA
a. Датчик взрывобезопасного типа по CSA
Предостережения для датчиков взрывобезопасного типа
по CSA.
Примечание 1. Датчики с дополнительным кодом /CF1
пригодны для использования в опасных зонах:
Сертификат: 2014354
Применимый стандарт:
C22.2 No. 25
C22.2 No. 30
CAN/CSA-C22.2 No. 94
CAN/CSA-C22.2 No. 61010-1-12
CAN/CSA-C22.2 No. 61010-2-030-12
CAN/CSA-C22.2 No. 60079-0:07
CAN/CSA-C22.2 No. 60079-1:07
CAN/CSA-C22.2 No. 60529
ANSI/ISA-12.27.01
Взрывобезопасность по Классу I, Группы B, C и D.
Защищенность от воспламенения мелкой пыли по
Классу II/III, Категория 1, Группы E, F и G.
Корпус: Type 4X, IP66/IP67
Температурный код: T6...T4
Ex d IIC T6...T4
Максимальная температура технологического про-
цесса: 120°C (T4), 100°C (T5), 85°C (T6)
Температура окружающей среды: от –50* до 75°C
(T4), от –50* до 80°C (T5), от –50* до 75°C (T6)
* –15°C, когда задан код /HE.
Напряжение питания: макс. 32 В постоянного тока.
Выходной сигнал: 15 мА пост. тока
Примечание 2. Монтаж электропроводки
Все операции по монтажу электропроводов должны
соответствовать Канадским электротехническим
правилам и нормам Часть I и местным электротех-
ническим правилам и нормам.
В опасных зонах все электрические провода
должны проходить в кабельных каналах (кабеле-

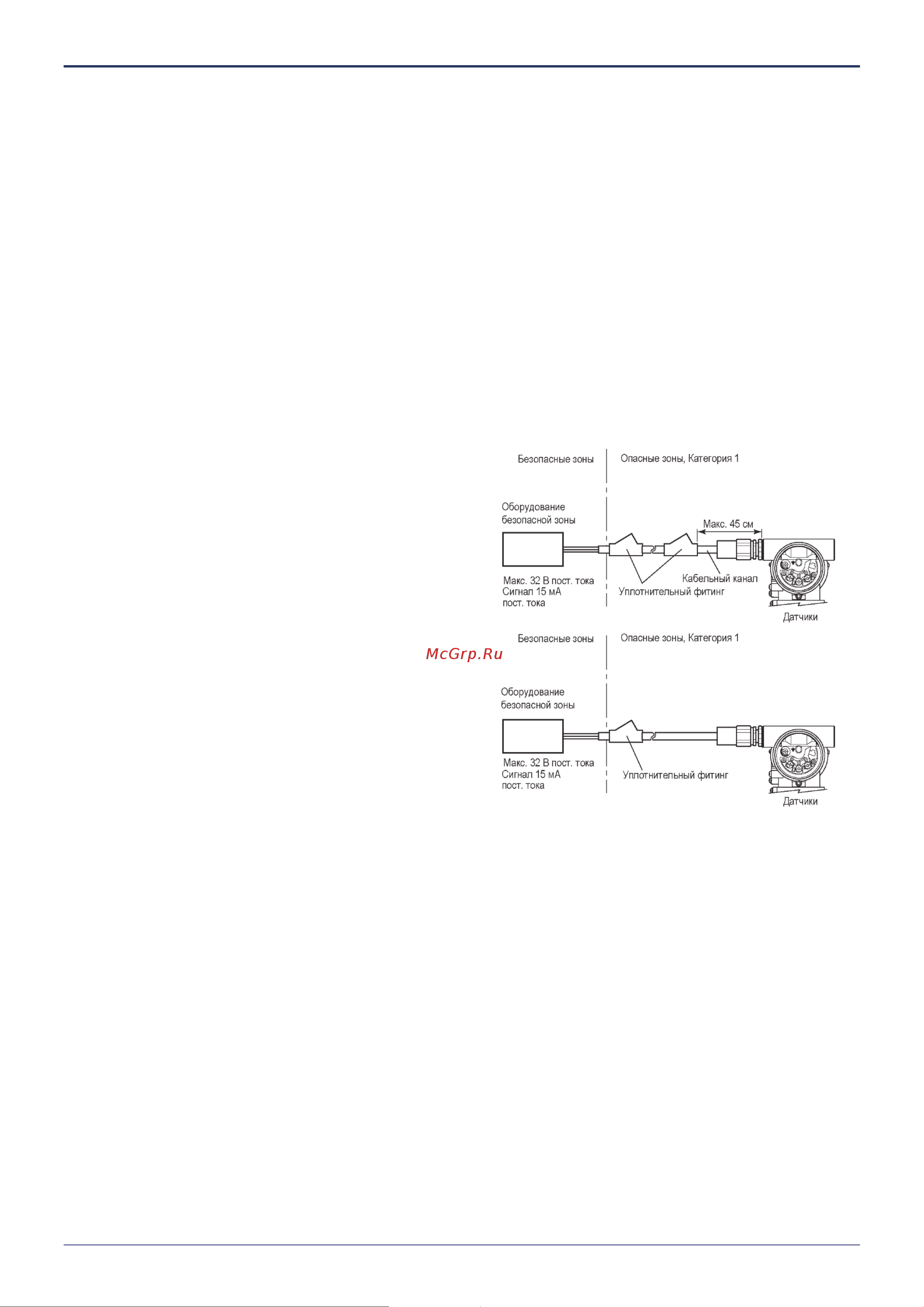

проводах), как показано на рисунке.
ПРЕДУПРЕЖДЕНИЕ:
УПЛОТНЕНИЕ ДОЛЖНО БЫТЬ УСТАНОВЛЕНО В
ПРЕДЕЛАХ 45 см ОТ КОРПУСА ПРИБОРА.
ПРЕДУПРЕЖДЕНИЕ:
ПРИ УСТАНОВКЕ В СООТВЕТСТВИИ С КЛ. I, КАТЕ-
ГОРИЕЙ 2 УПЛОТНЕНИЯ НЕ ТРЕБУЕТСЯ.
Примечание 3. Эксплуатация
ПРЕДУПРЕЖДЕНИЕ:
ПОСЛЕ ОТКЛЮЧЕНИЯ ПИТАНИЯ ПОДОЖДИТЕ 5
МИНУТ, ПРЕЖДЕ ЧЕМ ОТКРЫВАТЬ КРЫШКИ ПРИ-
БОРА.
ПРЕДУПРЕЖДЕНИЕ:
ЕСЛИ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
≥
65°C, ИСПОЛЬЗУЙТЕ ТЕПЛОСТОЙКИЕ КАБЕЛИ ≥
90°C.
Соблюдайте особую осторожность при
организации доступа к прибору и периферийным
устройствам в опасных местах, чтобы не вызвать
искрения.
Примечание 4. Техническое обслуживание и ремонт
Модификация прибора и замена его деталей кем-
либо, кроме уполномоченных представителей
фирмы Yokogawa Electric Corporation или Yokogawa
Corporation of America, запрещается и приведет к
аннулированию сертификата на
соответствие Ка-
надским стандартам взрывобезопасности.
