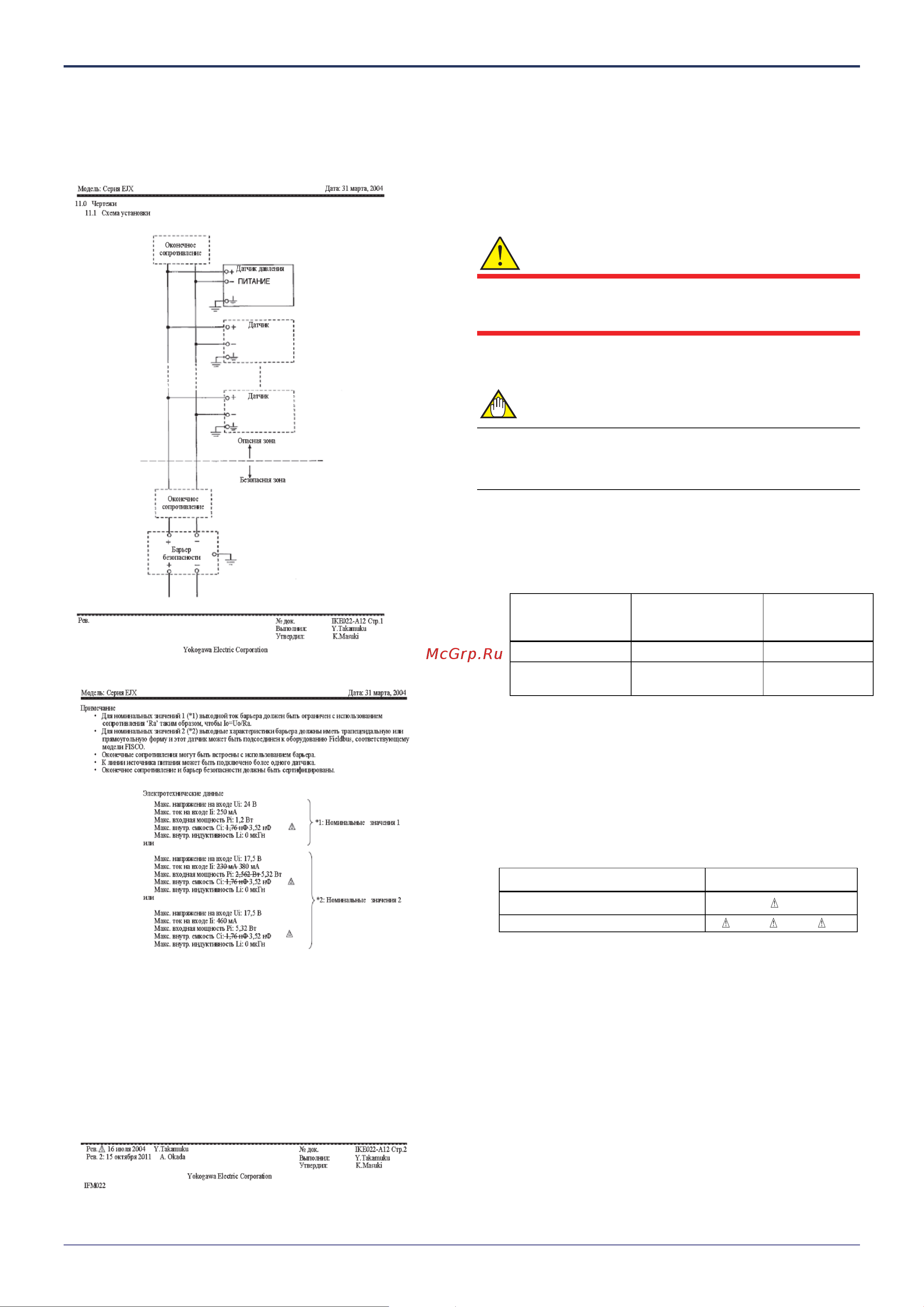

<2. Меры предосторожности> 2-13
IM 01C25T02-01R
Примечание 6. Техническое обслуживание и ремонт
Только уполномоченные представители компании
Yokogawa Electric Corporation могут выполнять ре-
монт оборудования.
Примечание 7. Схема монтажа
с. Датчики искробезопасного типа по стан-
дарту IECEx с защитой Ex ic
Предупреждения по датчикам искробезопасного типа по
стандарту IECEx с защитой Ex ic
Примечание 1. Датчики давления серии EJX/EJA-E с
кодом опции /SS26 применимы в ме-
стах повышенной опасности.
Информация о сертификации
ПРЕДУПРЕЖДЕНИЕ
При модификации оборудование больше не будет соот-
ветствовать конструкции, описанной в документации по
сертификации.
Номер сертификата:
IECEx DEK 13.0064X.
ПРИМЕЧАНИЕ
Символ “X”, расположенный после номера сертификата,
указывает, что это оборудование требует специальных
условий использования.
Применяемые стандарты: IEC 60079-0, IEC 60079-11
Примечание 2. Номинальные значения
Ex-маркировка: Ex iс IIC T4 Gс
Характеристики температуры:
Диапазон темпе-
ратуры окружаю-
щей среды
Диапазон темпера-
туры технологиче-
ского процесса
Тип уплотни-
тельного
кольца
От –30 до 60°C От –30 до 120°C NBR
От –15 до 60°C От –15 до 120°C
Фторкаучук
(FKM)
Код IP: IP66
Категория перенапряжения: 1
Электротехнические характеристики: См. схему
монтажа IIE020-A70 (Примечание 7)
Примечание 3. Установка
• См. схему монтажа IIE020-A70 (Примечание 7).
• Тип резьбы указывается на устройстве для ввода
кабеля с использованием следующей маркировки.
Размер винта Маркировка
ISO M20 × 1.5 внутр. резьба
M
ANSI 1/2 NPT внутр. резьба
A или N или W
