<2. Меры предосторожности> 2-6
IM 01C25T02-01R
Меры предосторожности для невоспламеня-
емого по CSA типа.
(Следующую информацию см. в документе
№ ICS018)

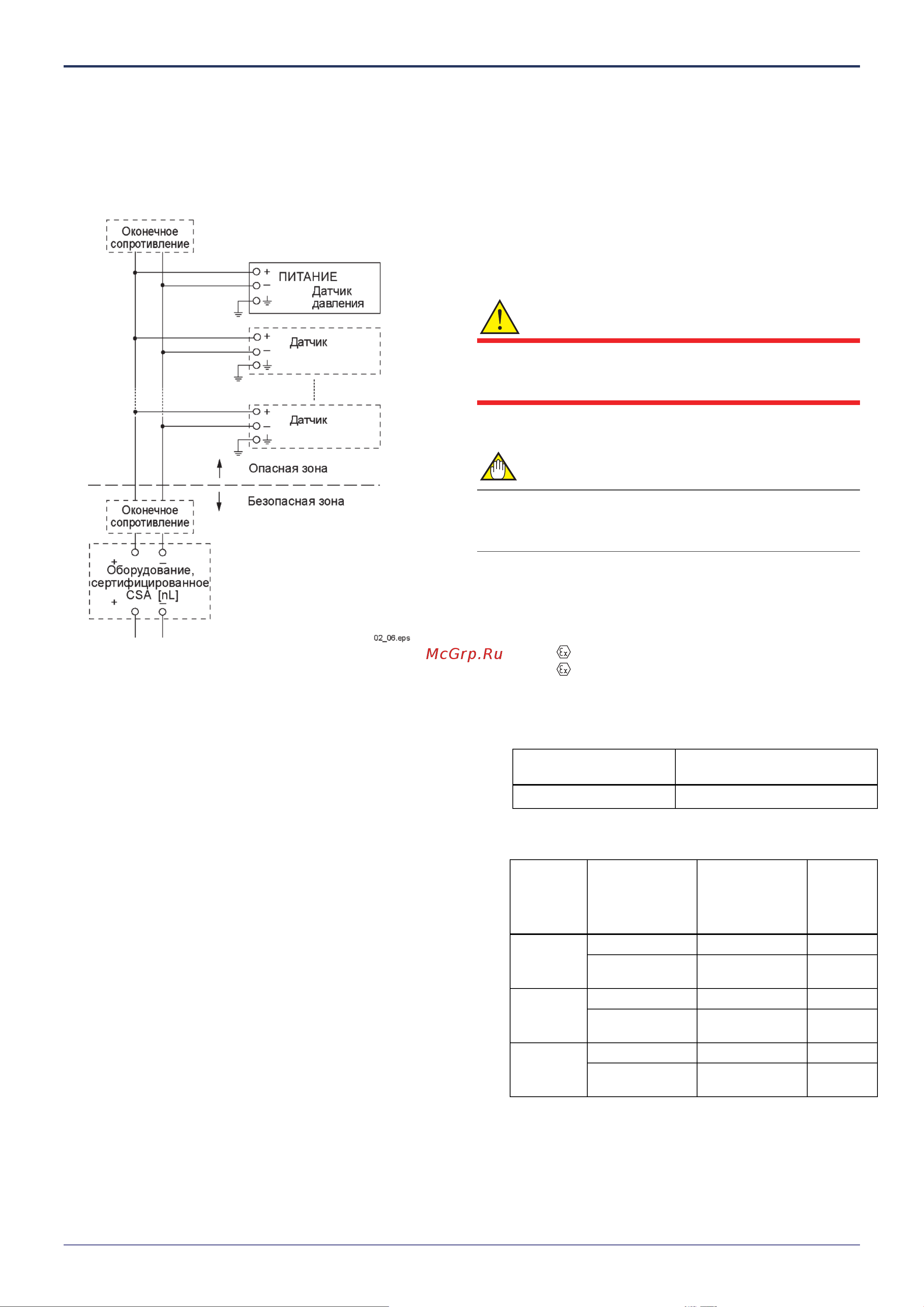

Схема установки для невоспламеняемого типа
или защиты типа n (Установка по категории 2)
Примечание 1. Установка должна соответствовать Ка-
надским электротехническим правилам и нормам
Часть I, и местным электротехническим правилам и
нормам.
Примечание 2. При установке в условиях, соответствую-
щих Классу II и Классу III, должно быть использовано
пыленепроницаемое уплотнение кабельного канала.
Примечание 3. Не изменяйте схему
без разрешения
CSA.
Электротехнические данные:
Номинальные значения (включая FNICO)
Ui или Vmax = 32 В
Ci = 3,52 нФ
Li = 0 мкГн
2.1.3 Сертификация по ATEX
(1) Технические данные
a. Датчик искробезопасного типа по стандарту
ATEX с защитой Ex ia
Предостережения для датчиков искробезопасного типа
по стандарту ATEX
Примечание 1. Датчики давления серии EJX/EJA-E с ко-
дом опции /KS26 пригодны для использования
во взрывоопасных атмосферах:
Информация о сертификации
ПРЕДУПРЕЖДЕНИЕ
При модификации оборудование больше не будет соот-
ветствовать конструкции, описанной в документации по
сертификации.
Номер сертификата:
KEMA 04ATEX1116 X
ПРИМЕЧАНИЕ
Символ “X”, расположенный после номера сертификата,
указывает, что это оборудование требует специальных
условий использования.
Применимый стандарт: EN IEC 60079-0, EN 60079-11
Примечание 2. Номинальные значения (Паспортные
данные)
Ex- маркировка:
II 2 G Ex ia IIC/IIB T4 Ga
II 2 D Ex ia IIIC T85°C T100°C T120°C Db
Характеристики температуры:
Диапазон температуры окружающей среды и диапа-
зон температуры процесса для газа:
Диапазон температуры
окружающей среды
Диапазон температуры тех-
нологического процесса
От –55 до 60°C От –55 до 120°C
Диапазон температуры окружающей среды и диапа-
зон температуры процесса для пыли:
Макси-
мальная
темпера-
тура по-
верхности
Диапазон тем-
пературы окру-
жающей среды
Диапазон тем-
пературы тех-
нологического
процесса
Тип
уплотни-
тельного
кольца
T85°C
От –30 до 60°C От –30 до 80°C NBR
От –15 до 60°C От –15 до 80°C
Фторкау-
чук (FKM)
T100°C
От –30 до 60°C От –30 до 100°C NBR
От –15 до 60° C От –15 до 100°C
Фторкау-
чук (FKM)
T120°C
От –30 до 60°C От –30 до 120°C NBR
От –15 до 60°C От –15 до 120°C
Фторкау-
чук (FKM)
