<2. Меры предосторожности> 2-7
IM 01C25T02-01R
Корпус:
IP66/IP67, только в соответствии с EN 60529
Электротехнические параметры
Номинальные значения для искробезопасности сле-
дующие:
[Entity]
Ui = 24 В
Ii = 250 мА
Pi = 1,2 Вт
Ci = 3,52 нФ
Li = 0 мкГн
[FISCO IIC]
Ui = 17,5 В
Ii = 380 мА
Pi = 5,32 Вт
Ci = 3,52 нФ
Li = 0 мкГн
[FISCO IIB]
Ui = 17,5 В
Ii = 460 мА
Pi = 5,32 Вт
Ci = 3,52 нФ
Li = 0 мкГн
Примечание 3. Установка
- Смотрите схему монтажа IKE022-A12 P.1 и P.2.
(Примечание 7.)
- Тип резьбы указывается на устройстве для ввода
кабеля с
использованием следующей маркировки.
Размер винта Маркировка
ISO M20 × 1.5 внутр. резьба M
ANSI 1/2 NPT внутр. резьба A или N или W
- При установке оборудования выбранный тип Еx-
маркировки должен быть отмечен следующим обра-
зом.
Ex ia IIC/IIB T4 Ga
Ex ia IIIC T85°C T100°C T120°C Db
Примечание 4. Эксплуатация:
- Если датчик давления устанавливается в области,
где могут присутствовать взрывоопасные атмо-
сферы, его необходимо устанавливать так, чтобы
избежать риска возникновения электростатических
разрядов и распространяющихся кистевых разря-
дов, вызванных быстрым потоком пыли.
Примечание
5. Специальные условия для безопасного
применения
- Если корпус датчика давления выполнен из алюми-
ниевого сплава, и он устанавливается в области, где
требуется использование оборудования Категории 1
G, он должен быть установлен таким образом, чтобы
даже в самых редких случаях было исключено воз-
никновение искр от удара или трения.
- Необходимо принимать меры по
минимизации риска
возникновения электростатических зарядов на окра-
шенных частях прибора.
- Диэлектрическая прочность искробезопасных цепей
датчика давления не менее 500 В ограничена только
защитой от перенапряжения.
Примечание 6. Техническое обслуживание и ремонт
- Выполнять ремонт оборудования может только
уполномоченный специалист компании Yokogawa
Electric Corporation.

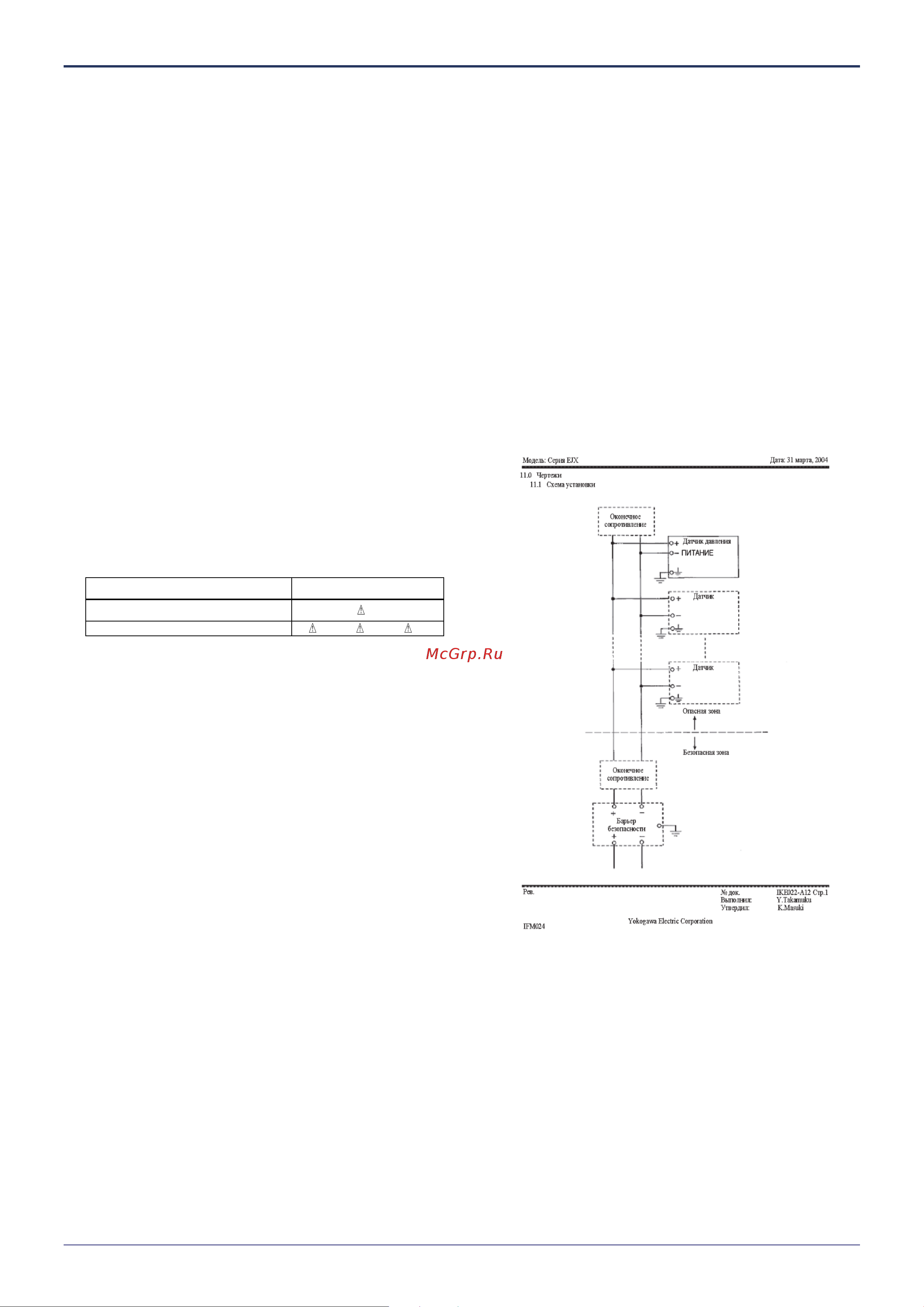

Примечание 7. Схема установки
