<2. Меры предосторожности> 2-5
IM 01C25T02-01R
b. Датчик искробезопасного и невоспламеняемого
типа по CSA
Датчики с дополнительным кодом /CS15.
Certificate: 1689689
Применяемый стандарты: C22.2 No.0,
C22.2 No.94, C22.2 No.157, C22.2 No.213,
C22.2 No.61010-1, C22.2 No.61010-2-030,
CAN/CSA-C22.2 E60079-0:07,
CAN/CSA-E60079-11:02,
CAN/CSA-E60079-15:02,
CAN/CSA-C22.2 No.60529
ANSI/ISA-12.27.01
Сертификат искробезопасности по CSA
Класс I, Категория 1, Группы A, B, C и D; Класс II,
Категория 1, Группы E, F и G; Класс III; Ex ia IIC T4
Температура окр. среды: от –55* до 60°C
* –15°C, когда указан код /HE.
Корпус Type 4X, IP66/IP67
Сертификат невоспламеняемости по CSA
Класс I, Категория 2, Группы A, B, C и D; Класс II,
Категория 2, Группы F и G; Класс III; Ex nL IIC T4
Температура окр. среды: от –55* до 60°C
* –15°C, когда указан код /HE.
Корпус Type 4X, IP66/ IP67
Меры предосторожности для искробезопас-
ного по CSA типа.
(Следующую информацию см. в документе
№ ICS018)

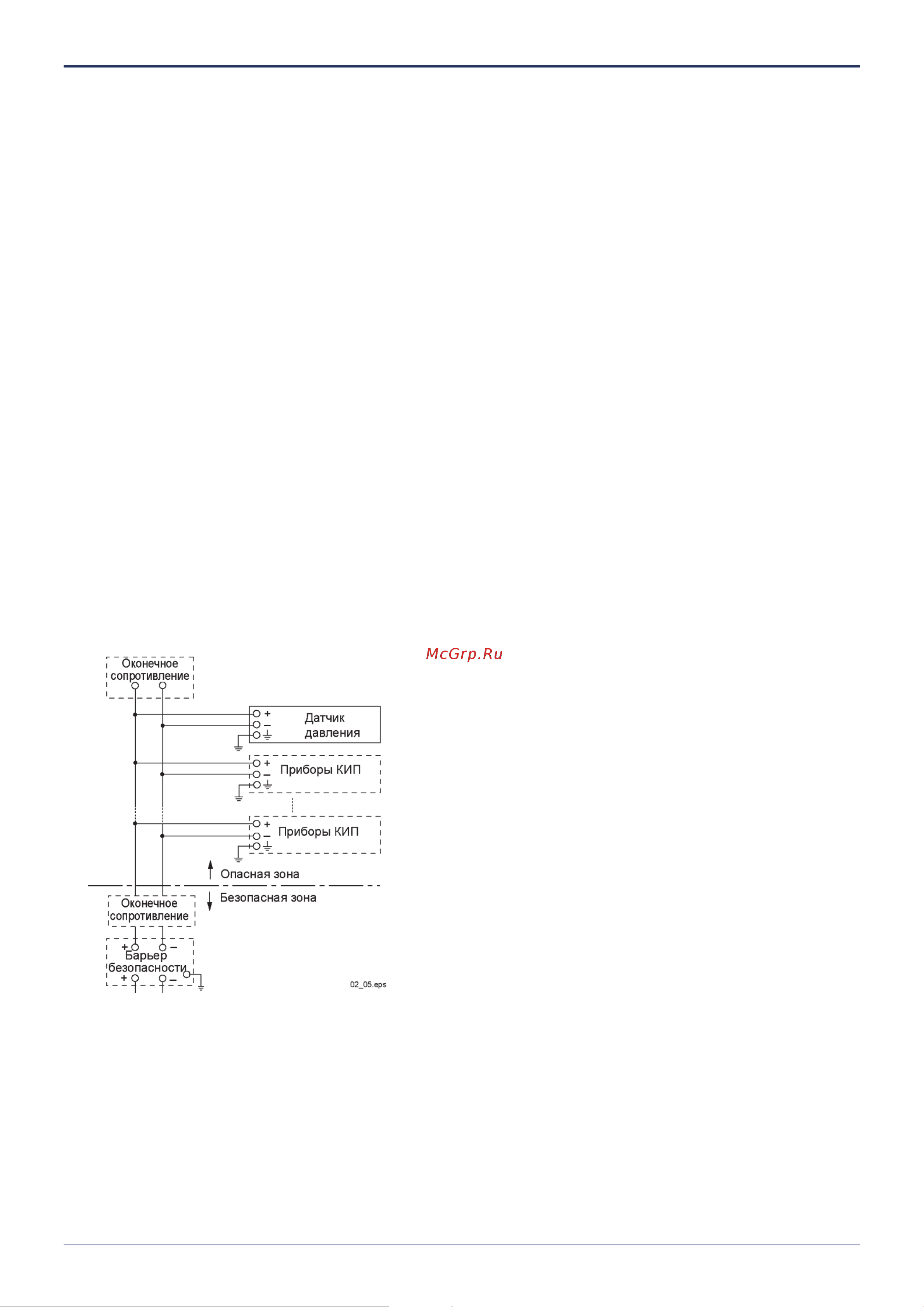

Схема установки для искробезопасного типа
(Установка по категории 1)
Примечание 1. Барьер безопасности должен иметь сер-
тификацию CSA.
Примечание 2. Входное напряжение барьера безопасно-
сти должно быть меньше 250 В действующего/ В
пост. тока.
Примечание 3. Установка должна соответствовать Ка-
надским электротехническим правилам и нормам
Часть I и местным электротехническим правилам и
нормам.
Примечание 4. Не
изменяйте схему без разрешения
CSA.
Электротехнические данные:
Номинальные значения 1 (Существующая модель)
Для Групп A, B, C, D, E, F и G или Группы IIC
Ui (vmax) = 24 В пост. тока
Ii (Imax) = 250 мА
Pi (Pmax) = 1,2 Вт
Ci = 3,52 нФ
Li = 0 мкГн
или
Номинальные значения 2 (FISCO)
Для Групп A, B, C, D, E, F и G или Группы IIC
Ui (vmax) = 17,5 В пост. тока
Ii (Imax) = 380 мА
Pi (Pmax) = 5,32 Вт
Ci = 3,52 нФ
Li = 0 мкГн
или
Номинальные значения 3 (FISCO)
Для Групп
C, D, E, F и G или Группы IIB
Ui (vmax) = 17,5 В пост. тока
Ii (Imax) = 460 мА
Pi (Pmax) = 5,32 Вт
Ci = 3,52 нФ
Li = 0 мкГн
Требования к установке;
Po ≤ Pi Uo ≤ Ui Io ≤ Ii,
Co ≥ Ci + Ccable Lo ≥ Li + Lcable
Vmax ≥ Voc Imax ≥ Isc
Ca ≥ Ci + Ccable La ≥ Li + Lcable
Uo, Io, Po, Co, Lo,Voc, Isc, Ca и La - это параметры
барьера.
