<Приложение 1. Блок определения характеристик сигнала (SC)> A1-3
IM 01C25T02-01R
A1.3 Раздел определения коэффициента кусочно-линейной функции
Если режим блока AUTO, и никаких битов в BLOCK_ERR не установлено, то определяются "градиент" и "отрезок, отсе-
каемый на координатной оси," линии, проходящей через две точки, которые считаются значениями кусочно-линейной
аппроксимации.
А1.3.1 Условия для конфигурации достоверных коэффициентов (CURVE_X, CURVE_Y)
Относительно CURVE_X и CURVE_Y никаких ошибок записи не генерируется. Однако в следующих случаях может воз-
никнуть ошибка конфигурации:
1. "+INFINITY" было сконфигурировано для X1 или Y1.
2. "-INFINITY" было сконфигурировано для каждого X или Y.
3. Значения CURVE_X не возрастают монотонно (X1 < X2 < ... < X20 < X21).
(Если SWAP_2 выключен, допустимо, если значения CURVE_Y не возрастают или не убывают монотонно.)
4. Значения CURVE_Y не возрастают
или не убывают монотонно при включенном SWAP_2.
При возникновении ошибки конфигурации в BLOCK_ERR устанавливается бит Ошибки конфигурации блока, что приво-
дит к изменению режима на O/S.
Пример случая, когда SWAP_2 выключен:

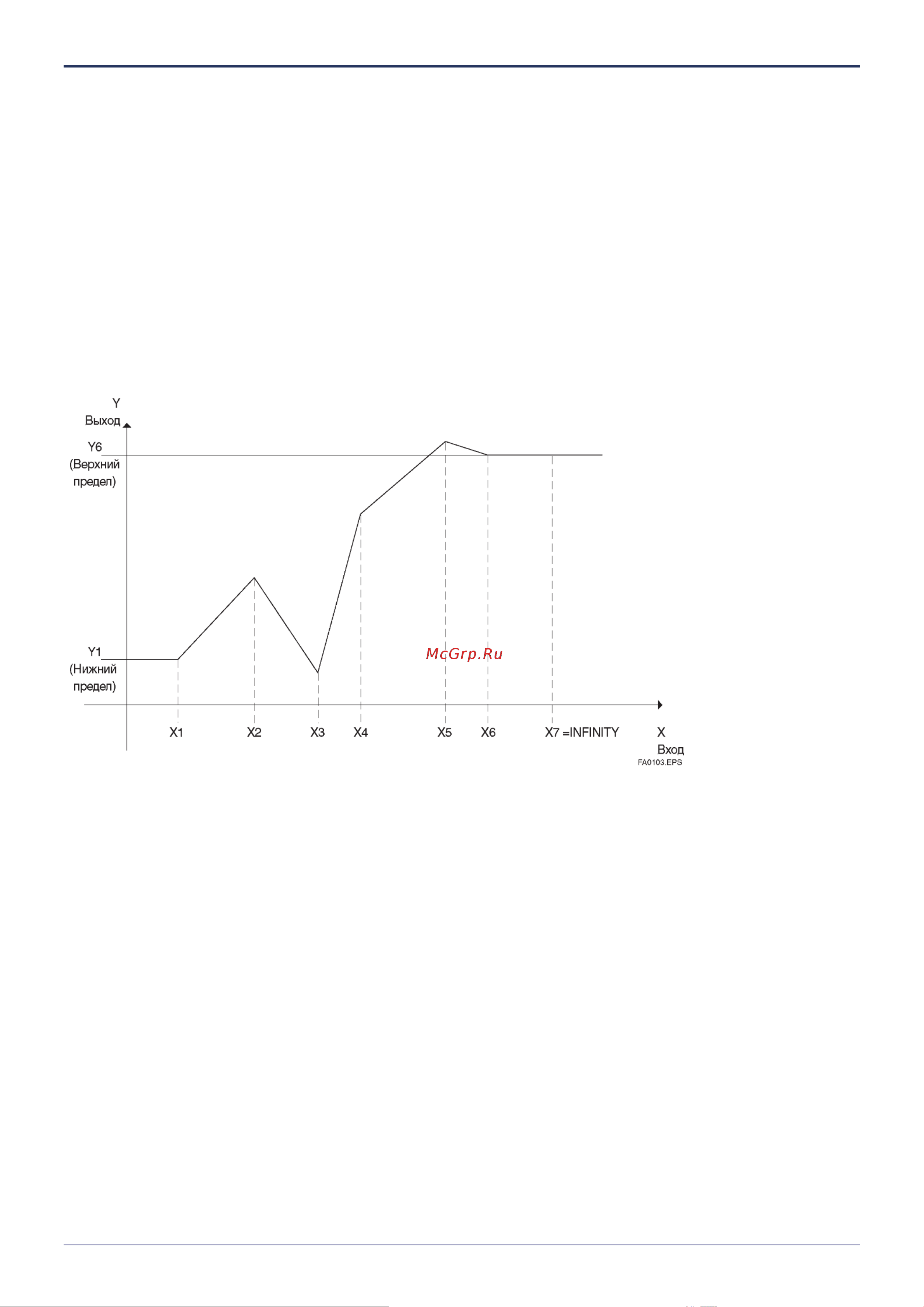

Рисунок A1.3 Пример кривой (SWAP_2 = выключен)
Диапазон CURVE_X: от X1 до X6 (X7 и далее являются недействительными, так как "+INFINITY" было сконфигуриро-
вано для X7
*1
.)
Значения от X1 до X6 всегда монотонно возрастают (X1 < X2 < X3 < X4 < X5 < X6).
Если входное значение меньше чем X1, то оно устанавливается как Y1.
Если входное значение больше чем X6, то оно устанавливается как Y6.
Диапазон CURVE_Y: от Y1 до Y6
Допустимо, если значения от Y1 до Y6 не возрастают монотонно.
Однако, если установка SWAP_2 изменяется с выключено на включено, значения CURVE_Y должны монотонно возрас-
тать или убывать.
Таким образом, если значение CURVE_Y при этой установке не возрастает или не убывает моно-
тонно, то режим изменяется на O/S, при этом в BLOCK_ERR устанавливается бит Ошибки конфигурации блока.
*1: Для всех неиспользуемых точек кривой конфигурируется "+INFINITY".
