<Приложение 8. Расширенная диагностика> A8-4
IM 01C25T02-01R
Выявление блокировки типов A/B
“Блокировка типа A” и “Блокировка типа B” – это резуль-
таты оценки степени блокировки, полученный на основе
разницы между значениями флуктуаций на сторонах вы-
сокого и низкого давления. Параметры RATIO_FDP,
SQRT (VALUE_FDP / REFERENCE_FDP) применяются
для выявления блокировки типов A/B.
REFERENCE_FDP – это среднее значение суммы квадра-
тов флуктуаций дифференциального давления при нор-
мальных условиях.
Если значение параметра RATIO_FDP превышает значе-
ние, заданное для DIAG_LIM [1], EJX выдаёт сигнализа-
цию “Блокировка типа A”. С другой стороны, если данное
значение ниже значения параметра DIAG_LIM [2], EJX вы-
даёт сигнализацию “Блокировка типа B ”. При возраста-
нии блокировки на стороне высокого или низкого давле-
ния увеличивается и значение параметра VALUE_FDP.
Таким образом, сигнал “Блокировка типа A” при наличии
датчика дифференциального давления указывает на то,
что односторонняя импульсная линия заблокирована в
направлении датчика.
При одновременном возрастании блокировки на обеих
сторонах, значение параметра VALUE_FDP уменьшается.
Таким образом, сигнал “Блокировка типа B” при наличии
датчика дифференциального давления указывает на то,
что обе стороны импульсной линии засорены.
ПРИМЕЧАНИЕ
Односторонняя блокировка импульсной линии также мо-
жет сопровождаться сигналом о “Блокировке типа B” в
том случае, если амплитуды флуктуаций на сторонах вы-
сокого и низкого давления значительно различаются.
Если установлен датчик для измерения давления или
уровня в резервуаре, будет выявляться только “Блоки-
ровка типа B”.
Выявление блокировки на сторонах вы-
сокого и низкого давления
Дифференциальный датчик давления EJX может выяв-
лять блокировки на сторонах высокого давления, низкого
давления, или на обеих сторонах. Степень блокировки
определяется на основе сравнения значений флуктуации
на сторонах высокого и низкого давления, VALUE_BLKF.
Данный параметр может принимать значения в диапа-
зоне от –1 до +1. При приближении параметра
VALUE_BLKF к значению +1 прогрессирует блокировка на
стороне высокого давления. С другой стороны, при при-
ближении его к значению -1 прогрессирует блокировка на
стороне низкого давления.

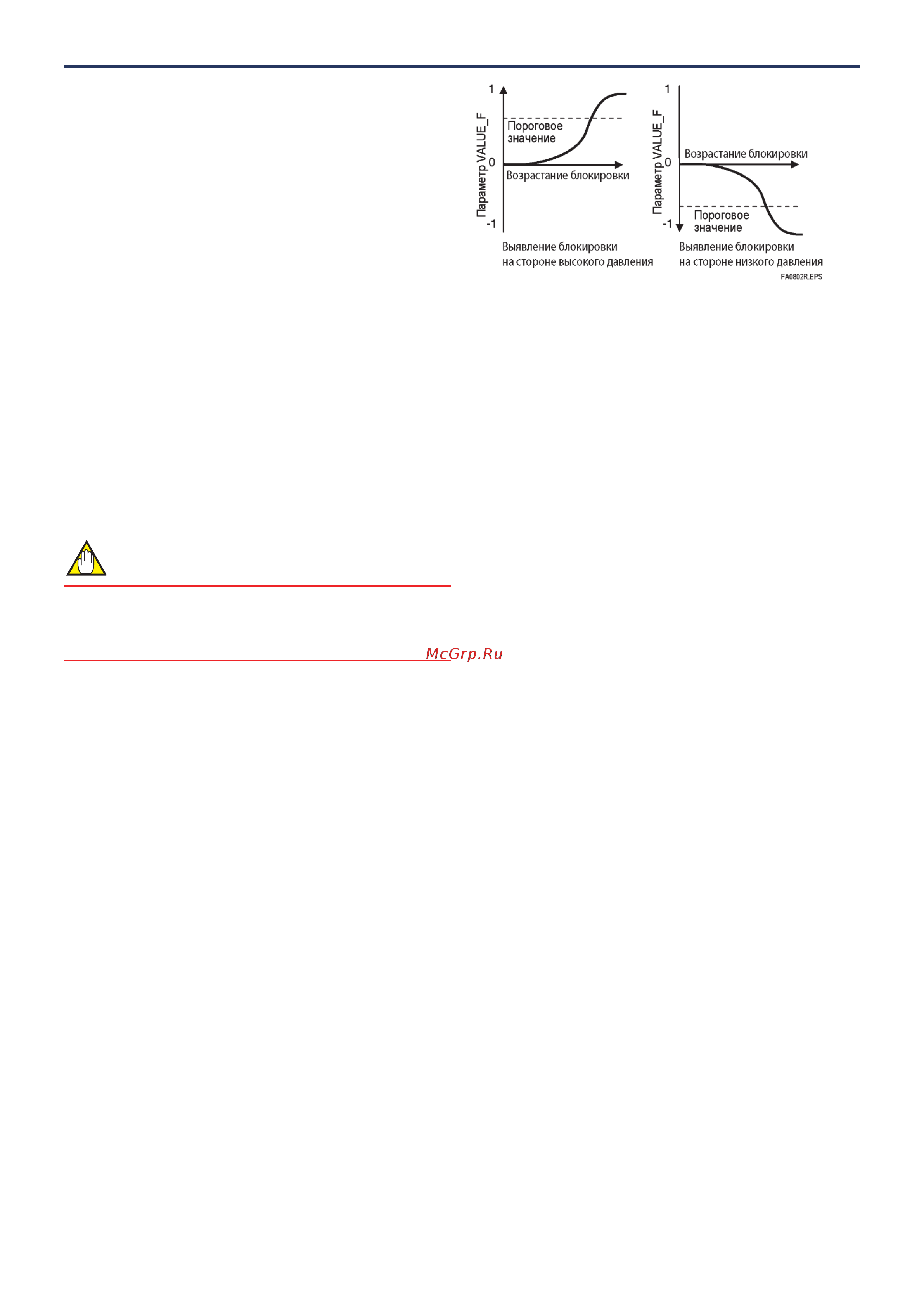

Рисунок A8.2 Зависимость параметра VALUE_BLKF от воз-
растания блокировки
Пороговые значения для выявления блокировки на сторо-
нах высокого и низкого давления задают в параметре
DIAG_LIM [7] или [8].
Выявление блокировки на стороне низ-
кого давления
Для выявления блокировки на стороне низкого давления
(«Блокировка на стороне низкого давления») предпочти-
тельно пользоваться параметром VALUE_BLKF. Если ис-
пользование параметра VALUE_BLKF невозможно, для
выявления блокировки на стороне низкого давления сле-
дует использовать параметры RATIO_FSPL, SQRT
(VALUE_FSPL / REFERENCE_FSPL). REFERENCE_ FSPL
– это среднее значение сумм квадратов флуктуаций ста-
тического давления на стороне низкого давления при нор-
мальных условиях.
Как только значение параметра
RATIO_FSPL будет ниже величины DIAG_LIM [4], EJX вы-
даёт сигнализацию «Блокировка на стороне низкого дав-
ления». С другой стороны, если данное значение превы-
шает величину DIAG_LIM [3], EJX выдаёт сигнализацию
“Значительные флуктуации на стороне низкого давле-
ния”.
Выявление блокировки на стороне высо-
кого давления
Для выявления блокировки на стороне высокого давле-
ния («Блокировка на стороне высокого давления») пред-
почтительно пользоваться параметром VALUE_BKLF.
Если использование параметра VALUE_BKLF невоз-
можно, для выявления блокировки на стороне высокого
давления следует использовать параметры RATIO_FSPH,
SQRT (VALUE_FSPH / REFERENCE_FSPH).
REFERENCE_FSPH – это среднее значение сумм квадра-
тов флуктуаций статического давления на стороне высо-
кого давления при нормальных условиях.
Как
только значение параметра RATIO_FSPH будет ниже
величины DIAG_LIM [6], EJX выдаёт сигнализацию «Бло-
кировка на стороне высокого давления».
С другой стороны, если данное значение превышает ве-
личину DIAG_LIM [5], EJX выдаёт сигнализацию “Значи-
тельные флуктуации на стороне высокого давления”.
