<2. Меры предосторожности> 2-11
IM 01C25T02-01R
2.1.4 Сертификация по IECEx
a. Пожаробезопасный тип IECEx
Предупреждения по датчикам пожаробезопасного
типа по стандарту IECEx
Примечание 1. Датчики давления серии EJX/EJA-E с
кодом опции /SF22 или /SU22* приме-
нимы в местах повышенной опасности.
* /SU22: За исключением связи по Fieldbus, PROFIBUS
PA, EJX910A, EJX930
• No. IECEx DEK 14.0046X
• Применяемые стандарты: IEC60079-0, IEC60079-1,
IEC 60079-31
• Тип защиты и код маркировки:
Ex db IIC T6...T4 Gb
Ex tb IIIC T85°C Db
• Корпус: IP66/IP67
• Класс температуры для газобезопасных приборов:
T6, T5 и T4
• Температура окружающей среды для газобезопас-
ных приборов:
от –50 до 75°C (T6), от –50 до 80°C (T5), и от –50 до
75°C (T4)
• Температура технологического процесса (Т
ТП
) для
газобезопасных приборов: от –50 до 85°C (T6), от -
50 до 100°C (T5), и от -50 до 120°C (T4)
• Максимальная температура поверхности для за-
щиты от возгорания мелкой пыли:
T85°C (Т
ОС
: от –30* до 75°C,Т
ТП
: от -30* до 85°C)
* –15°C, когда указан код /HE.
Примечание 2. Электротехнические данные
• Напряжение питания: макс. 42 В пост. тока
макс. 32 В пост. тока. (для связи FOUNDATION
Fieldbus и PROFIBUS PA)
9 ÷ 30 В пост. тока, 250 мВт (для связи RS485
Modbus)
9 ÷ 28 В пост. тока, 27 мВт (для маломощного типа)
• Выходной сигнал: 4÷20 мА
15 мА (FOUNDATION Fieldbus и PROFIBUS PA)
RS485 Modbus (для связи RS485 Modbus)
1 ÷ 5 В пост.тока (для маломощного типа)
Примечание 3. Для комбинированных типов сертифика-
ции. В случае установки устройства, сертифициро-
ванного по нескольким типам сертификации, по-
вторная установка с использованием каких-либо
других типов сертификации невозможна. Для отли-
чия от неиспользуемых типов сертификации по-
ставьте
постоянную метку в позиции для отметки
выбранного типа сертификации на ярлыке с марки-
ровкой сертификации датчика.
Примечание 4. Установка
Монтажная схема должна соответствовать местным
электротехническим правилам и нормам.
Чтобы предотвратить ослабление заземляющего
провода, провод необходимо закрепить на клемме,
затянув винт с соответствующим моментом затяжки.
Необходимо соблюдать осторожность, чтобы не пе
-
рекрутить провод.
Кабельные сальники, адаптеры и/или запирающие
элементы c соответствующим показателем IP
должны быть сертифицированы по IECEx на соот-
ветствие Ex d IIC/Ex tb IIIC и установлены таким об-
разом, чтобы сохранять определенный уровень за-
щиты (код IP) датчиков.

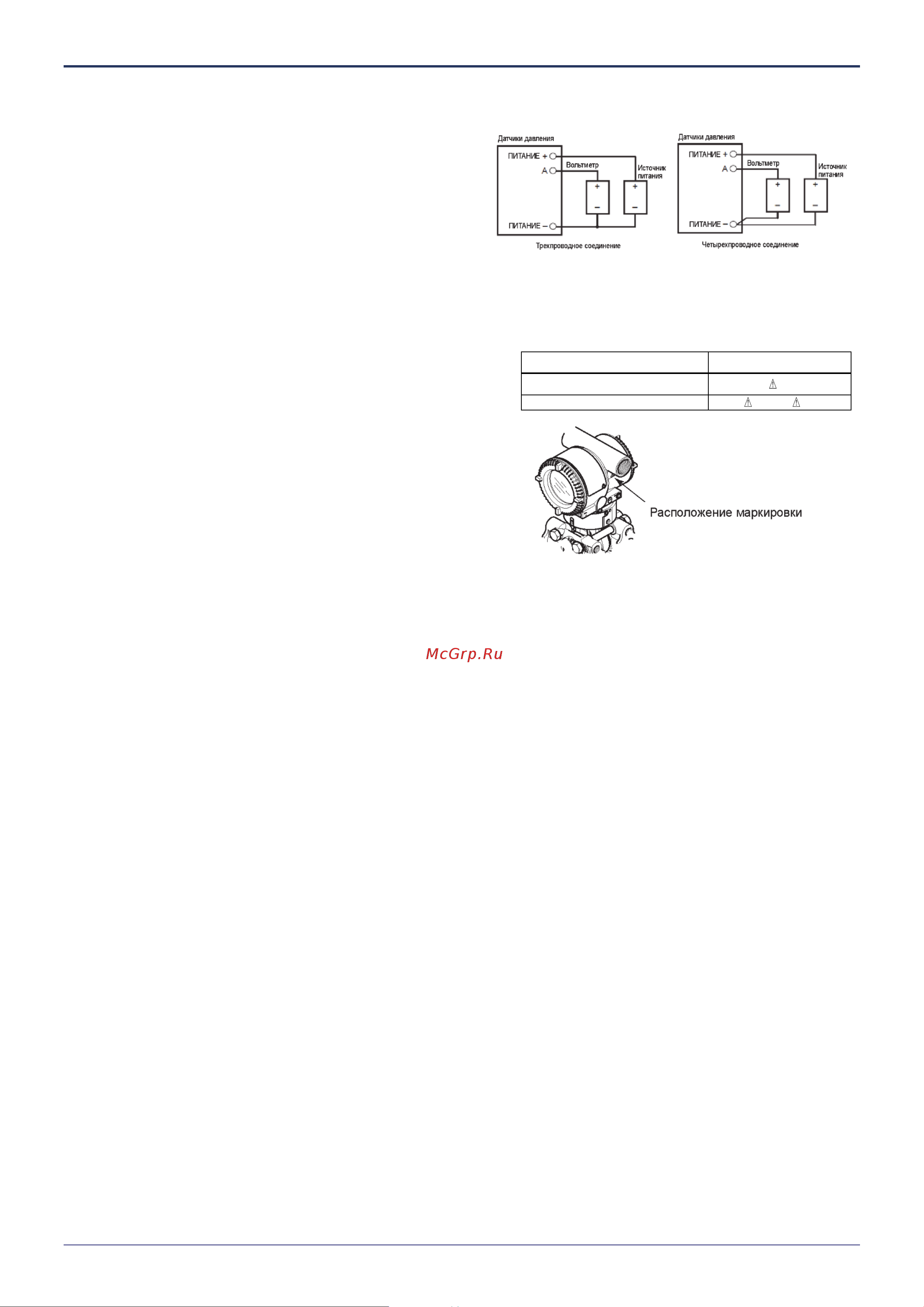

• Монтаж электропроводки для устройств с кодом Q
выходного сигнала (маломощного типа) должен со-
ответствовать приведенной ниже схеме.
• Электрическое подсоединение
Метка, указывающая на тип электрического подсо-
единения, ставится рядом с портом для подключе-
ния электричества.
Размер винта Маркировка
ISO M20 × 1.5 внутр. резьба
M
ANSI 1/2 NPT внутр. резьба N или W
Примечание 5. Эксплуатация
• Держите табличку «ПРЕДУПРЕЖДЕНИЕ» прикреп-
ленной к датчику.
ПРЕДУПРЕЖДЕНИЕ: ПОСЛЕ ОТКЛЮЧЕНИЯ ПИ-
ТАНИЯ ПОДОЖДИТЕ 5 МИНУТ, ПРЕЖДЕ ЧЕМ
ОТКРЫВАТЬ КРЫШКИ ПРИБОРА.
ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ ≥
65°C, ИСПОЛЬЗУЙТЕ ТЕПЛОСТОЙКИЕ КАБЕЛИ
≥ 90°C.
• Соблюдайте особую осторожность при организации
доступа (подключении) к прибору и периферийным
устройствам в опасных местах, во избежание появ-
ления искрения.
Примечание 6. Техобслуживание и ремонт
• ПРЕДУПРЕЖДЕНИЕ
При выполнении технического обслуживания и
ремонта подтвердите следующие условия и за-
тем выполните работы. Убедитесь, что источник
питания отключен, и напряжение на клемму ис-
точника питания не подается.
Только уполномоченный специалист компании
Yokogawa Electric Corporation может выполнять
ремонт оборудования в соответствии со следую-
щими стандартами: IEC 60079-19 (Ремонт, капи-
тальный ремонт и
утилизация оборудования) и
IEC 60079-17 (Проверка и техническое обслужи-
вание электроустановок); в противном случае
сертификация будет аннулирована.
Примечание 7. Особые условия использования
• ПРЕДУПРЕЖДЕНИЕ
Электростатический заряд может привести к
опасности взрыва. Избегайте любых действий,
которые вызывают генерацию электростатиче-
ских зарядов, например, не протирайте сухой
тряпкой лицевую поверхность прибора.
