<Приложение 8. Расширенная диагностика> A8-2
IM 01C25T02-01R
Прежде, чем предпринимать меры по устранению сигнализации блокировки, следует проверить рабочие условия на уста-
новке.

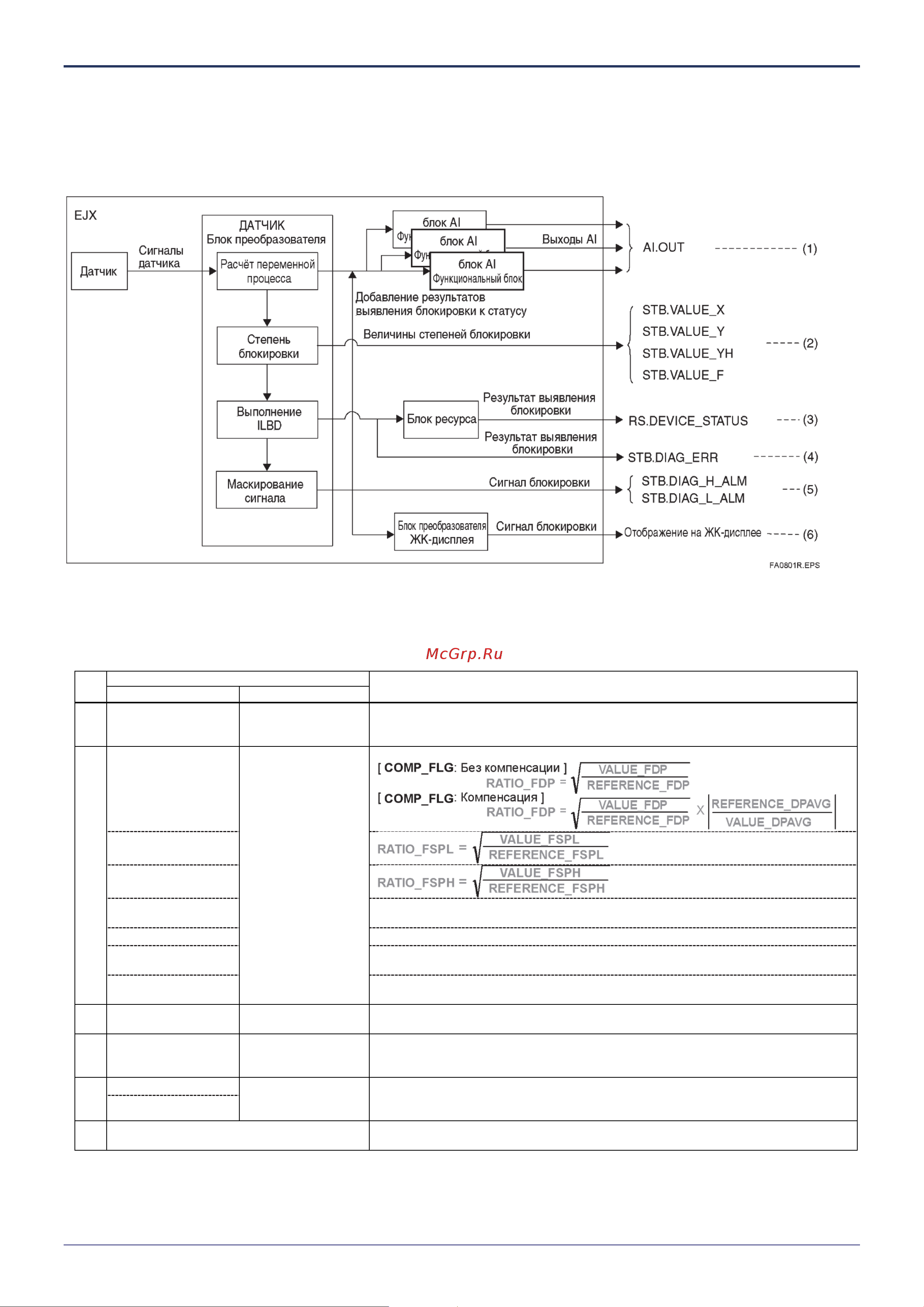

Функциональная блок-схема
На следующем рисунке показана функциональная блок-схема ILBD, имеющая место для блока преобразователя датчика.
Рисунок A8.1 Функциональная блок-схема выявления блокировки импульсной линии
Результатом выявления блокировки импульсной линии являются следующие выводы.
Таблица A8.1 Выводы ILBD
#
ВЫВОД
Комментарии
Имя параметра Блок
(1) OUT
Функциональный
блок AI
Результат выявления блокировки может быть установлен на “UNCERTAIN: Non
Specific” (НЕ ОПРЕДЕЛЕНО: Нет специфики), если в параметре DIAG_OPTION
установлено отображение состояния сигнализации.
(2) RATIO_FDP ДАТЧИК
Блок преобразова-
теля
Параметры, полученные на основе величин флуктуации и степени блокировки
RATIO_FSPL
RATIO_FSPH
VALUE_BLKF Степень блокировки, определённая при сравнении величин флуктуации для
сторон высокого и низкого давления
VALUE_FDP
Среднее значение суммы квадратов флуктуаций дифференциального давления
VALUE_FSPL Среднее значение суммы квадратов флуктуаций статического давления на сто-
роне низкого давления
VALUE_FSPH Среднее значение суммы квадратов флуктуаций статического давления на сто-
роне высокого давления
(3) DEVICE_STATUS_7
Блок ресурса При выявлении блокировки импульсной линии выводится результат (состояние
сигнализации).
(4) DIAG_ERR
ДАТЧИК
Блок преобразова-
теля
При выявлении блокировки импульсной линии выводятся результаты (состоя-
ние сигнализации).
(5)
DIAG_H_ALM
ДАТЧИК
Блок преобразова-
теля
При выявлении блокировки импульсной линии генерируется извещение, для
сторон высокого и низкого давления по отдельности.
DIAG_L_ALM
(6) Отображение на ЖК-дисплее При выявлении блокировки импульсной линии на ЖК-дисплей выводится сооб-
щение о состоянии сигнализации.
