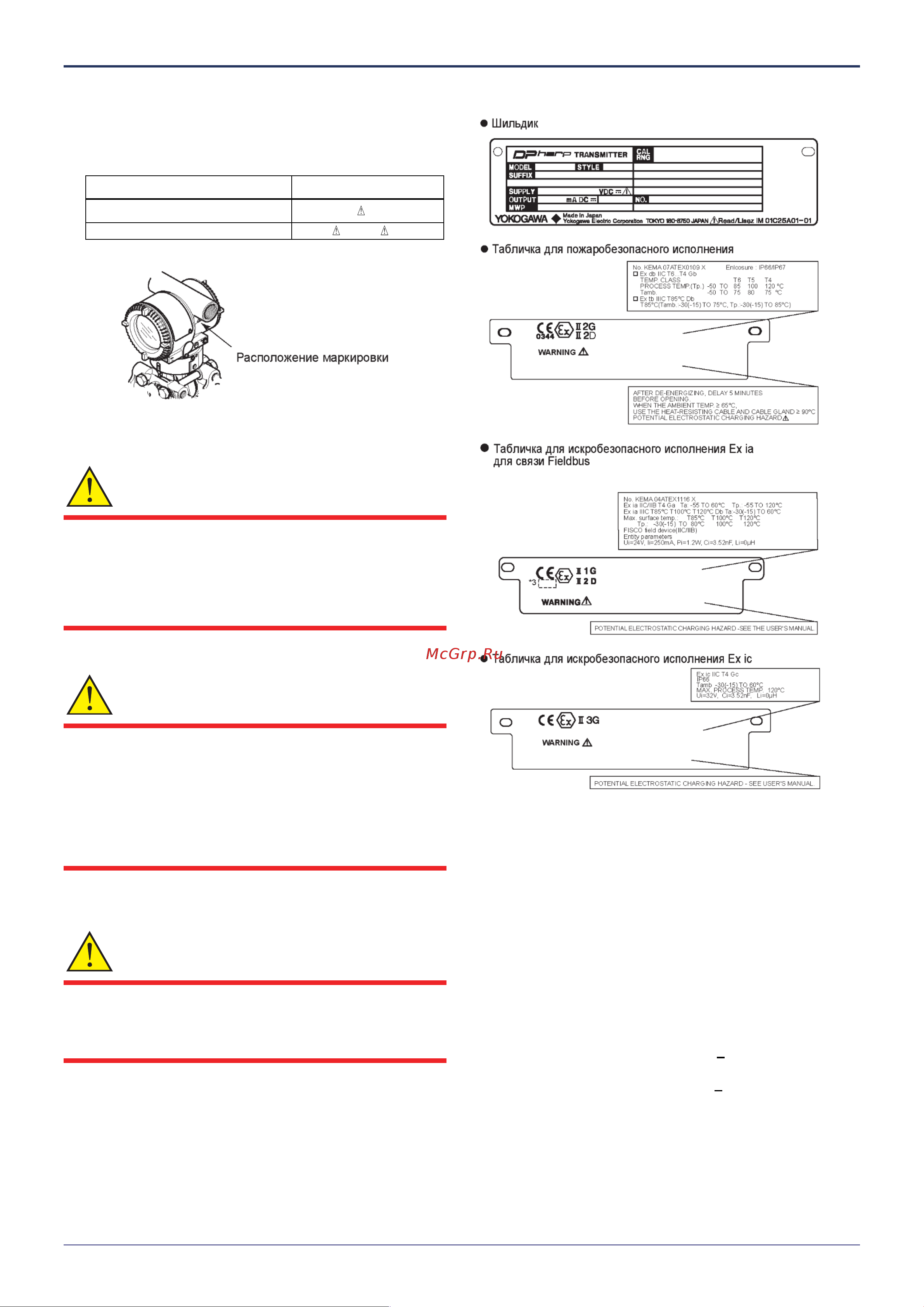

<2. Меры предосторожности> 2-10
IM 01C25T02-01R
(2) Электрическое подсоединение
Метка, указывающая на тип электрического подсо-
единения, ставится рядом с портом для подключе-
ния электричества. Далее приведены типы маркиро-
вок.
Размер винта Маркировка
ISO M20 × 1.5 внутр. резьба
M
ANSI 1/2 NPT внутр. резьба
N или W
(3) Установка
ПРЕДУПРЕЖДЕНИЕ
• Все монтажные схемы должны соответствовать мест-
ным требованиям по установке и электротехническим
правилам и нормам.
• Нет необходимости в уплотнении кабельного канала
в опасных зонах, соответствующих Категориям 1 и 2,
так как имеется заводское уплотнение.
(4) Эксплуатация
ПРЕДУПРЕЖДЕНИЕ
• РАЗОМКНИТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПЕРЕД
СНЯТИЕМ КРЫШКИ. УСТАНОВКА В СООТВЕТ-
СТВИИ С ДАННЫМ РУКОВОДСТВОМ ПОЛЬЗОВА-
ТЕЛЯ.
• Соблюдайте особую осторожность при организации
доступа (подключении) к прибору и периферийным
устройствам в опасных зонах, во избежание искре-
ния.
(5) Техническое обслуживание и ремонт
ПРЕДУПРЕЖДЕНИЕ
Модификация прибора и замена отдельных его деталей
какими-либо лицами, кроме уполномоченных представи-
телей фирмы Yokogawa Electric Corporation запрещается
и приведет к аннулированию сертификации датчика.
(6) Шильдик
(Табличка с заводской маркировкой)
Поле MODEL: Код модели
Поле STYLE: Код исполнения.
Поле SUFFIX: Код индекса.
Поле SUPPLY: Напряжение электропитания.
Поле OUTPUT: Выходной сигнал.
Поле MWP: Максимальное рабочее давление.
Поле CAL RNG: Диапазон калибровки
Поле NO: Серийный номер и год выпуска
*1
.
TOKYO 180-8750 JAPAN:
Имя производителя и его адрес
*2
.
*1: Третья цифра от конца показывает последнюю цифру года
выпуска. Например, год выпуска прибора, выгравирован-
ный в поле “NO.” на шильдике (заводской табличке) как по-
казано ниже – это 2010 год.
91K819857 032
↑
Год производства – 2010
*2: «180-8750» – почтовый индекс, который представляет сле-
дующий адрес:
2-9-32 Nakacho, Musashino-shi, Tokyo Japan
*3: Идентификационный номер соответствующего корпуса.
