<Приложение 3. Блок Cелектор входов (IS)> A3-8
IM 01C25T02-01R
Если SELECT TYPE/ТИП ВЫБОРА - “ Maximum /Максимум”
Блок IS среди всех допустимых входов выбирает вход с максимальным значением и передает значение этого входа в
OUT. Номер выбранного входа передается в параметр SELECTED.

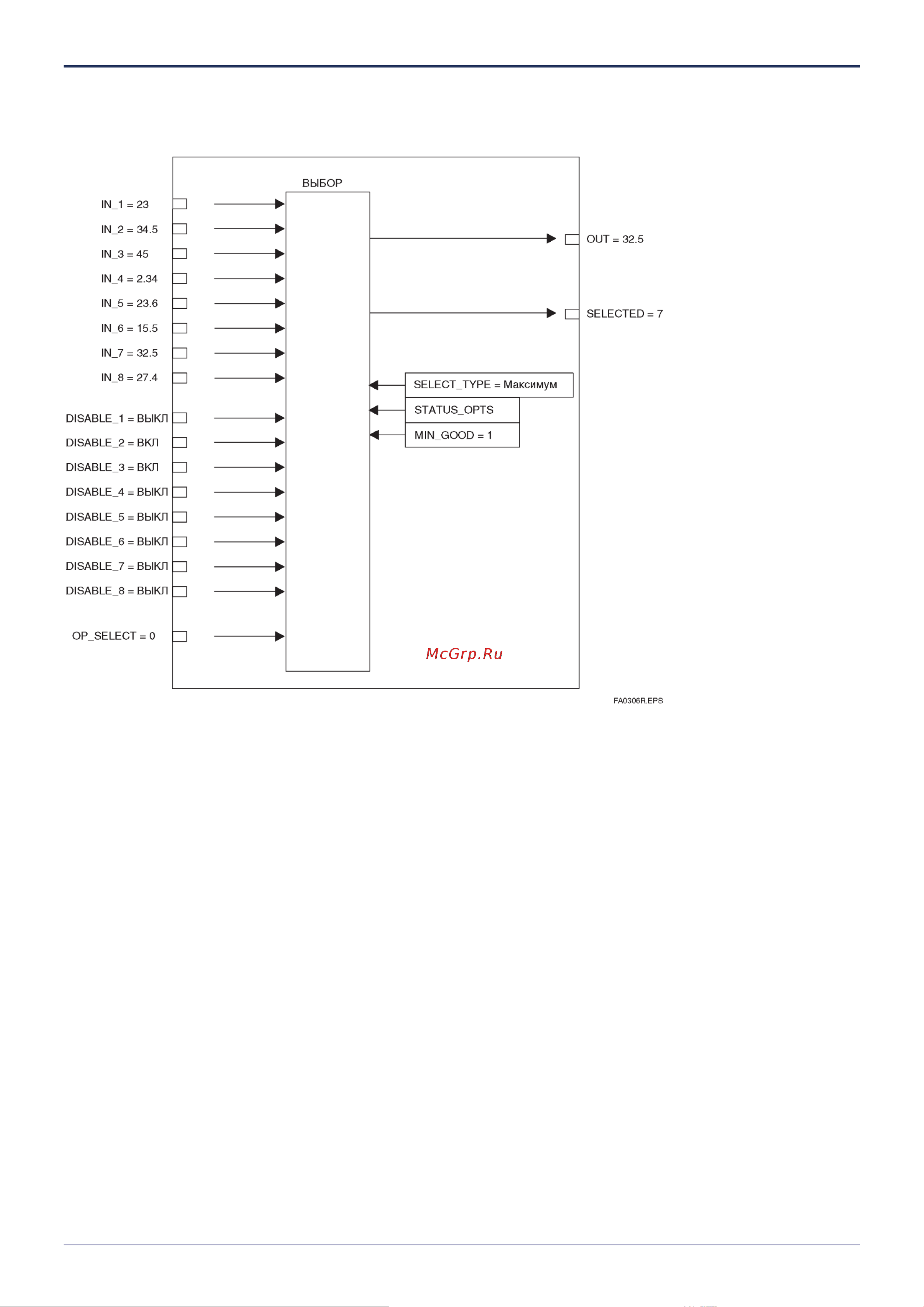

Рисунок A3.6 Пример (5)
Так как DISABLE_2 и DISABLE_3 - ВКЛ, входы IN_2 и IN_3 запрещены, а вход с максимальным значением среди остав-
шихся IN_n выбирается для передачи на выход. В приведенном выше примере, так как IN_7 имеет максимальное зна-
чение среди оставшихся допустимых входов, то он и передается на выход.
