<5. Конфигурация> 5-4
IM 01C25T02-01R
5.4 Установка тегов и адресов
В этом разделе рассматриваются шаги процедуры уста-
новки тегов физических устройств (PD) и адресов узлов в
датчике. Как показано на Рисунке 5.4 устройства Fieldbus
могут находиться в трех состояниях, и если состояние от-
личается от самого нижнего состояния
SM_OPERATIONAL, то не функционирует ни один функ-
циональный блок. Датчик должен быть переведен в это
состояние
при изменении тега или адреса.

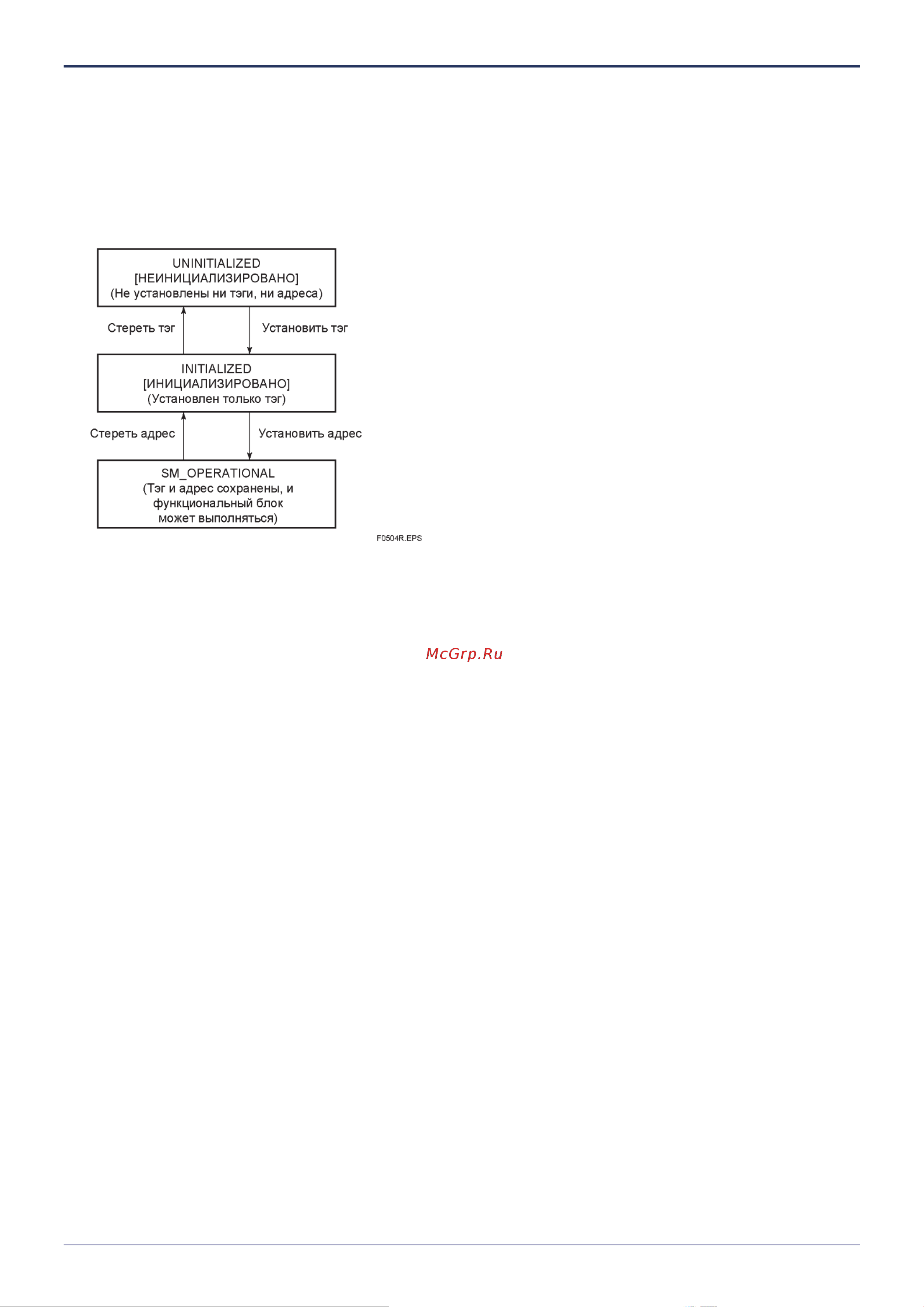

Рисунок 5.4 Переход состояния при установке тега
PD и адреса узла.
Датчик имеет тег физического устройства (PT1001) и ад-
рес узла (245, или в шестнадцатеричной системе F5), ко-
торые устанавливаются при поставке с завода, если дру-
гое не указано. Чтобы изменить только адрес узла, сна-
чала сотрите адрес, а затем установите новый адрес
узла
. Чтобы установить тег физического устройства (PD),
сначала сотрите адрес узла и тег PD, затем снова уста-
новите тег PD и снова адрес узла.
Устройства, адреса которых были стерты, получат адрес
по умолчанию (произвольно выбранный из диапазона от
248 до 251, или в шестнадцатеричной системе от F8 до
FB). Кроме того, чтобы правильно определить устрой-
ство, необходимо
задать идентификатор (ID) устройства.
ID устройства для EJX определяется как
594543000Cxxxxxxxx, а для EJA определяется как
5945430011xxxxxxxx.. (Обозначение xxxxxxxx в конце ука-
занного выше идентификатора устройства соответствует
8 буквенно-цифровым символам).
5.5 Установка связи
Чтобы установить функцию связи необходимо изменить
базу данных, находящуюся в SM-VFD.
5.5.1 Установка VCR
Необходимо установить VCR (Виртуальное отношение
связи), которое определяет вызываемую сторону (адре-
сата) для связи и ресурсов. Датчик имеет 38 VCR, назна-
чение которых можно менять, кроме первого VCR, кото-
рое используется для управления.
Датчик имеет VCR четырех типов:
VCR Сервера (QUB)
Сервер отвечает на запросы с хоста. Для организа-
ции этой связи требуется обмен данными. Такой тип
связи называется QUB (Двунаправленный, иниции-
руемый пользователем с организацией очереди)
VCR.
VCR источника (QUU)
Источник распространяет сигнализации или тренды
на другие устройства. Такой тип связи называется
QUU (Однонаправленный, инициируемый пользова-
телем с организацией очереди) VCR.
VCR сервера публикаций (BNU)
Сервер публикаций передает выход блока AI на дру-
гие функциональные блоки. Такой тип связи называ-
ется BNU (Однонаправленный, инициируемый се-
тью, с буферизацией) VCR.
VCR абонента (BNU)
Абонент получает выходные значения от других
функциональных блоков с помощью ПИД-блока.
VCR Сервера может отвечать на запросы от VCR Кли-
ента (QUB) после того, как Клиент успешно инициирует
подключение к Серверу. VCR Источника передает дан-
ные без установки связи. VCR приемника (QUU) на дру-
гом устройстве может принять их, если
приемник соот-
ветствующим образом сконфигурирован. VCR Сервера
публикаций передает данные при запросе от LAS. Связь
в явном виде устанавливается от VCR (нескольких) або-
нентов (BNU), таким образом, абоненты знают формат
передаваемых данных.
Каждое VCR имеет список параметров, представленный
в Таблице 5.4. Все параметры должны меняться одно-
временно для каждого VCR, так как изменение отдель-
ного параметра может привести
к возникновению проти-
воречий в работе.
