<Приложение 6. Функции мастера связи> A6-1
IM 01C25T02-01R
Приложение 6. Функции мастера связи
A6.1 Планировщик активной связи
Планировщик активной связи (LAS) является детерминированным, централизованным планировщиком шины, который
может управлять связью на сегменте H1 шины (fieldbus). На сегменте H1 шины fieldbus действует только один плани-
ровщик LAS.
Датчик EJX поддерживает следующие функции планировщика LAS.
Передача PN: Идентифицирует устройство fieldbus, вновь подключенное к тому же сегменту шины fieldbus. PN явля-
ется сокращением для Probe Node (Узел элемента связи).
Передача PT: Передает признак, управляющий
правом на передачу на устройство fieldbus того же сегмента. PT яв-
ляется сокращением для Pass Token (Маркер передачи).
Передача CD: Выполняет плановую передачу на устройство fieldbus того же сегмента. CD является сокращением
для Compel Data (Обязательные Данные).
Синхронизация по времени: Периодически передает временные данные на все устройства шины fieldbus на сег-
менте и возвращает временные данные в ответ
на запрос от устройства.
Коррекция списка реальных устройств: Посылает данные списка реальных устройств мастерам связи одного и того
же сегмента.
Смена планировщика LAS: Передает другому мастеру связи право быть планировщиком связи (LAS) на сегменте.
A6.2 Мастер связи
Мастер связи (LM) – это любое устройство, включающее планировщик активной связи. В сегменте должен быть, по
крайней мере, один мастер связи (LM).
Если планировщик LAS на сегменте выходит из строя, то на том же сегменте в качестве планировщика активной связи
(LAS) начинает работать другой мастер связи (LM).

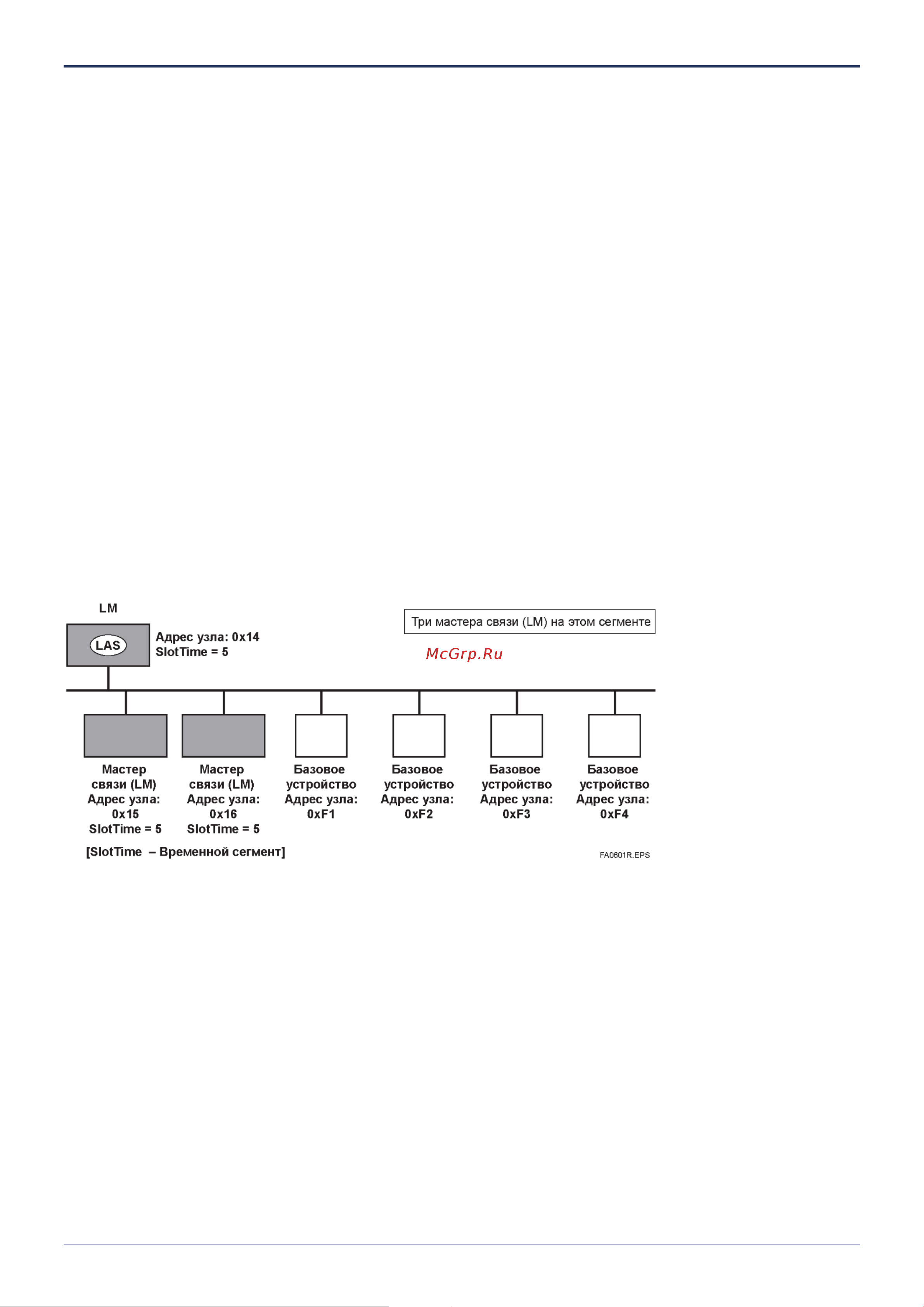

Рисунок A6.1 Пример конфигурации шины Fieldbus с тремя мастерами связи (LM) на одном сегменте
