УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ

rus 93

a. Вращая вал гребного винта, переведите дистанционный рычаг управления в положение

передней передачи. Если вал гребного винта не включится на эту передачу, подвиньте

цилиндр троса к направляющей конца троса.

b. Переключите дистанционное управление в нейтральное положение. Если вал гребного винта

не поворачивается свободно без сопротивления, установите цилиндр дальше от

направляющей конца троса. Повторите процедуры этапов a и b.

c. Вращая вал гребного винта, переведите дистанционный рычаг управления в положение

задней передачи. Если вал гребного винта не фиксируется надежно в передаче, установите

цилиндр дальше от направляющей конца троса. Повторите шаги от a до c.

d. Верните дистанционный рычаг управления в положение нейтральной передачи. Если вал

гребного винта не поворачивается свободно без сопротивления, подвиньте цилиндр к

направляющей конца троса. Повторите шаги от a до d

УСТАНОВКА ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ВАЖНАЯ ИНФОРМАЦИЯ: Подсоедините трос переключения передач к двигателю до подсоединения

троса дроссельной заслонки.

1. Переведите рычаг дистанционного управления в нейтральную передачу.

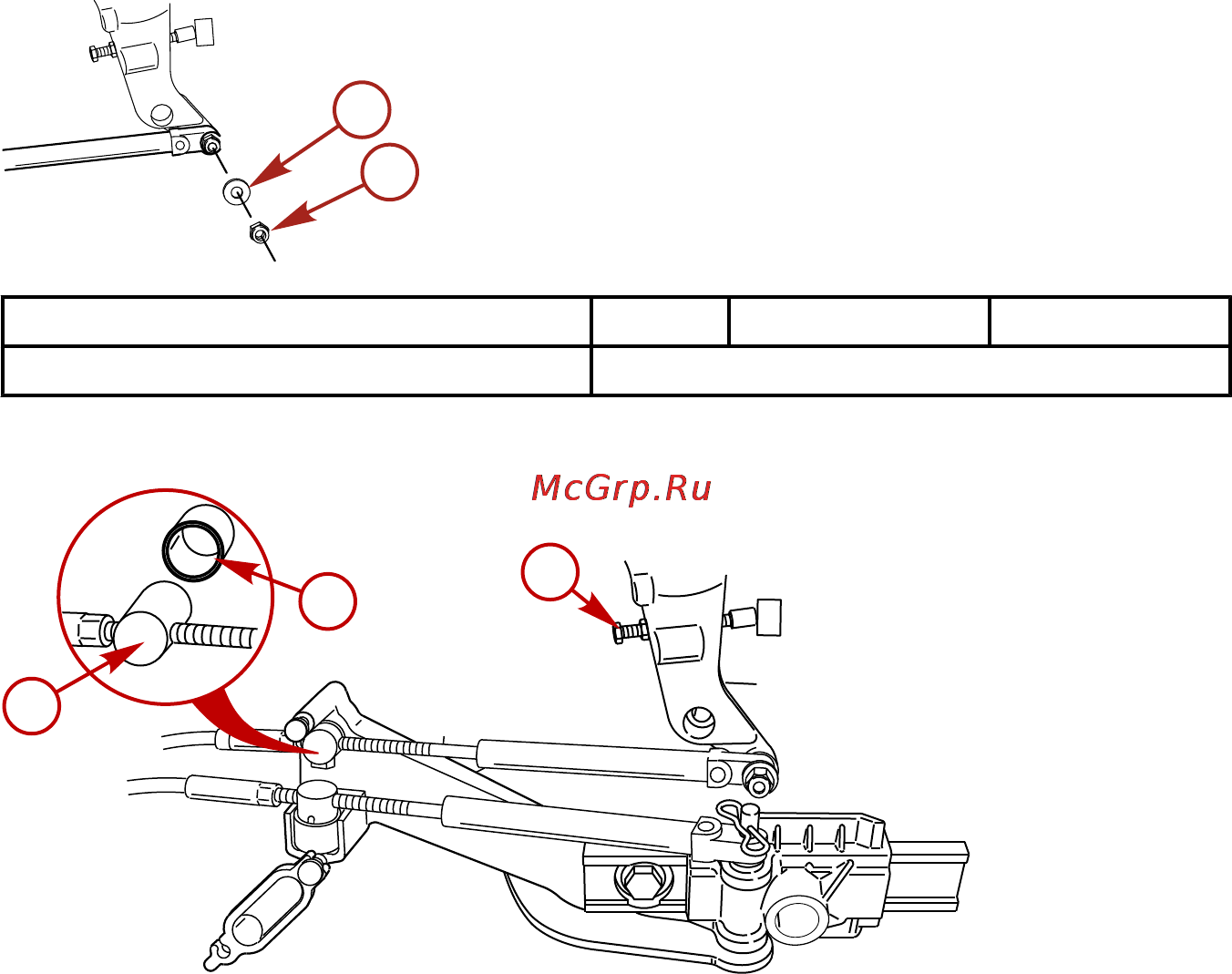

2. Закрепите трос дроссельной заслонки на рычаге дроссельной заслонки. Закрепите с помощью

шайбы и контргайки. Затяните контргайку до указанного значения.

a - Нейлоновая шайба

b - Контргайка

Описание Нм фунто-дюйм. фунто-фут.

Контргайка троса дроссельной заслонки «б» Закрутите, затем ослабьте на четверть оборота.

3. Отрегулируйте цилиндр троса так, чтобы установленный трос дроссельной заслонки прижимал

стопорный винт холостого хода к упору.

a -

Втулка камеры

b - Тросовая камера

c - Упорный винт холостого хода
