ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
52 rus

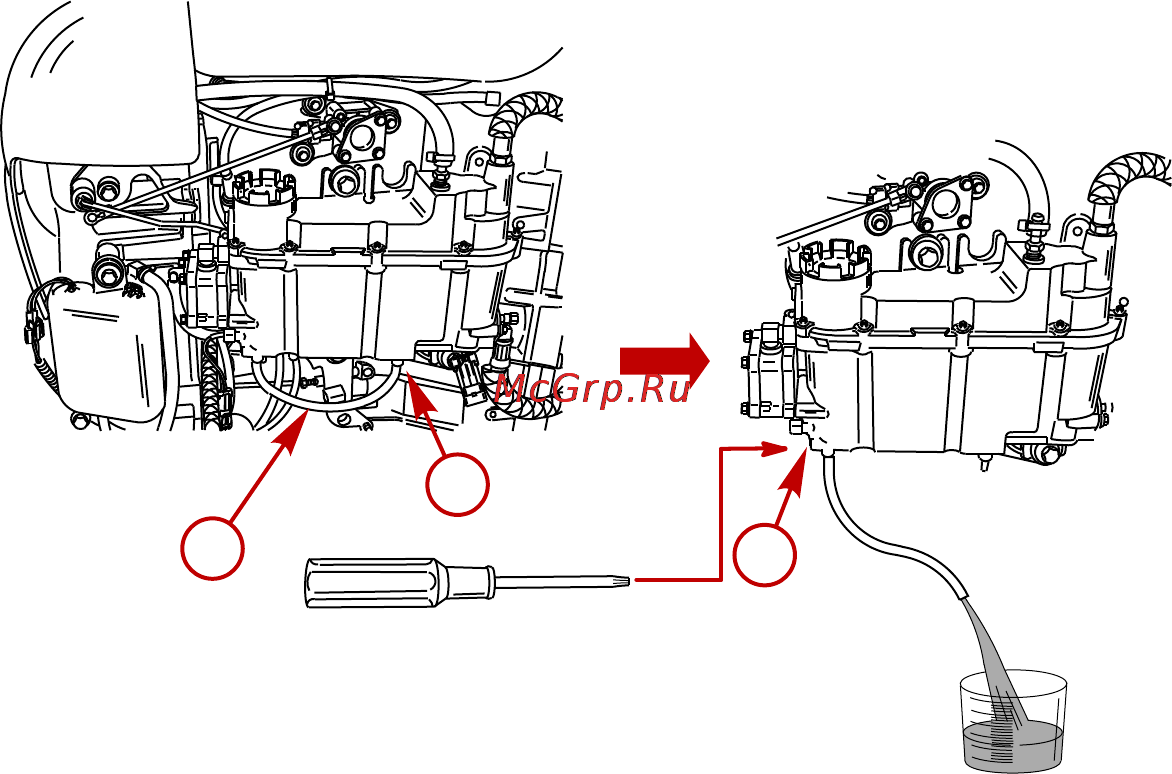

3. Снова затяните резьбовую пробку спускного отверстия и заново присоедините шланг.
a - Спускной шланг
b - Боковой штуцер
c - Сливной винт
ВАЖНАЯ ИНФОРМАЦИЯ: Проверьте фильтр на наличие видимых утечек топлива, до упора сжимая
шарик устройства для заливки топлива и тем самым обеспечивая подачу топлива в фильтр.
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, который соединяет трос рулевого
механизма с двигателем, должен быть закреплен с помощью специального болта с подголовком в виде
шайбы («a» - номер детали 10-849838) и самоконтрящимися стопорными гайками с нейлоновой вставкой
(«c» & «d» - номер детали 11-826709113). Эти стопорные гайки никогда нельзя заменять обычными (не
стопорными) гайками, потому что они ослабнут от вибрации и слетят, позволяя стержню тяги
отсоединиться.
c
a
b
24607
