УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
90 rus

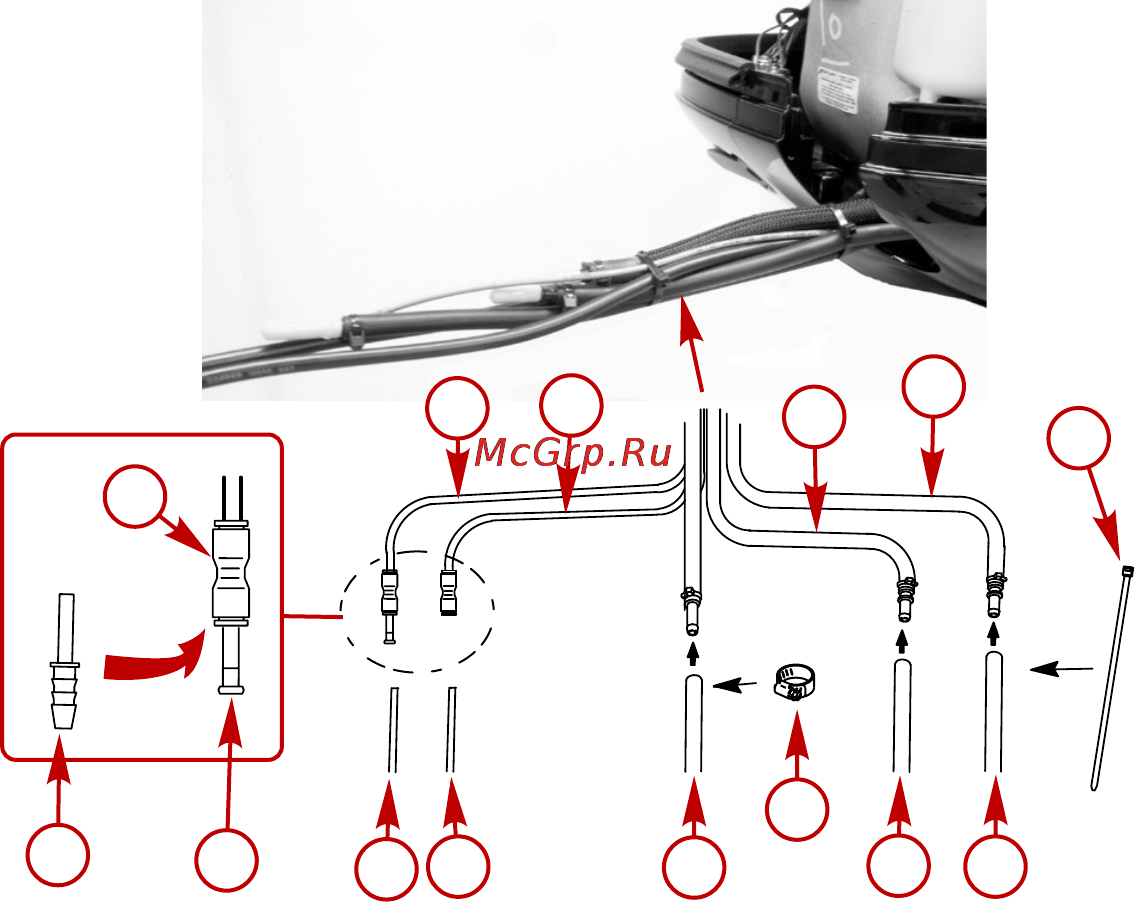

Подсоедините шланг измерительного прибора водяного давления к трубопроводу, как показано.
a - Напорная водяная труба
b - Труба водозаборника спидометра (если требуется)
c - Соединительная муфта
d - Пробка
e - Трубная вставка шланга
f - Шланг или трубопровод спидометра
g - Напорная водяная труба
h - Выносной топливный шланг
i - Хомут шланга
j - Масляный шланг с голубой полосой
k - Масляный шланг без голубой полосы
l - Тросовая связка
УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ВАЖНАЯ ИНФОРМАЦИЯ: При выводе рукоятки дистанционного управления из нейтрального положения
первым приводится в действие трос переключения передач, поэтому его нужно установить/
подсоединить к двигателю в первую очередь.
Определение центральной точки троса переключения передач
ВАЖНАЯ ИНФОРМАЦИЯ: Для надлежащей регулировки троса переключения передач отыщите
центральную точку ослабления или потерянного движения троса.
1. Отметьте положение передней передачи следующим образом:
c
e
d
g
f
b
a
h
i
j
k
l
j
k
29069
