Mercury Marine ME 250 CXXL Optimax [86/108] Технические характеристики установки
![Mercury Marine ME 250 CXXL Optimax [86/108] Технические характеристики установки](/views2/1099789/page86/bg56.png)
УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
78 rus

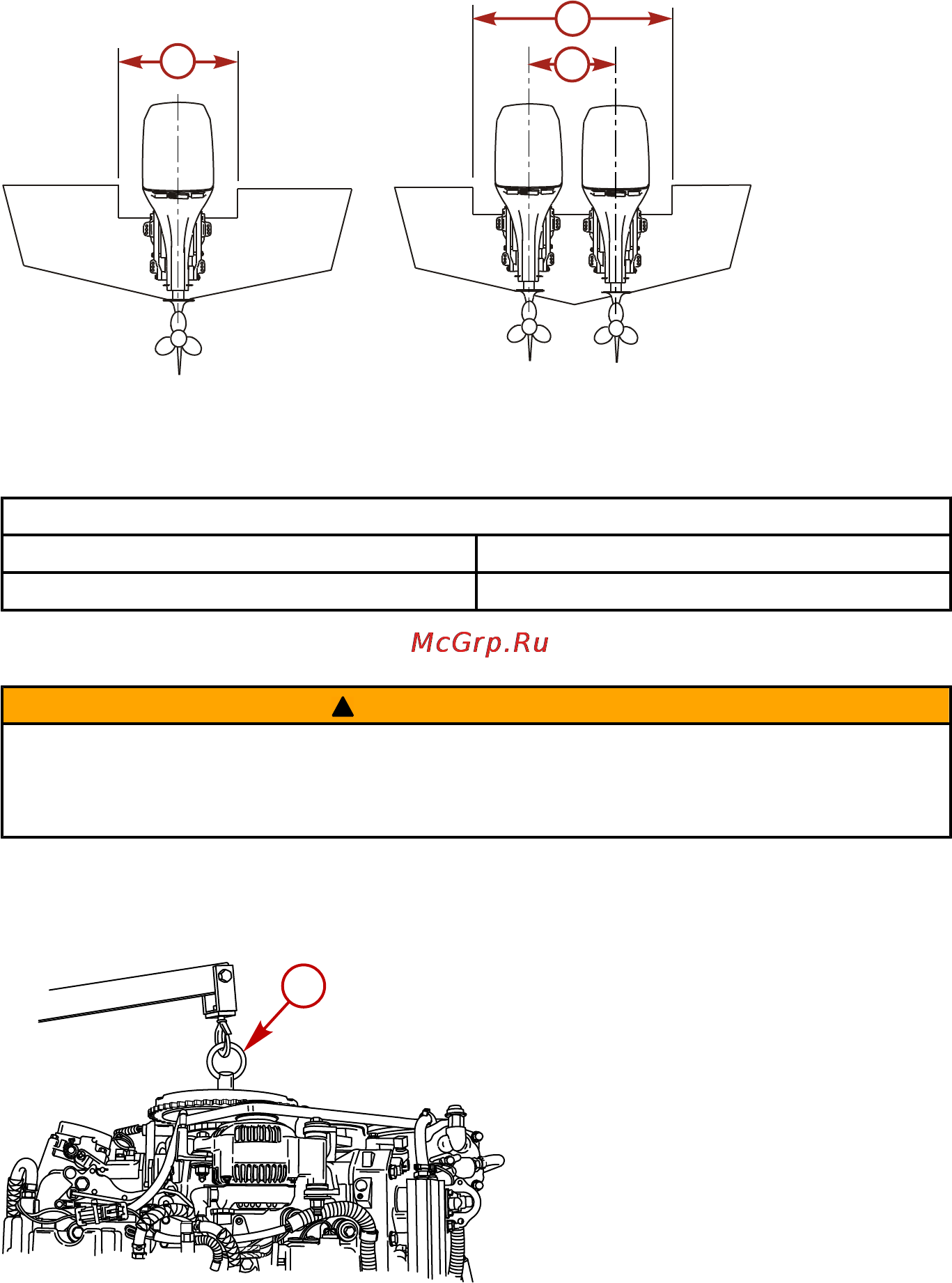

Технические характеристики установки
a - Минимальное открытие транца
b - Центральная линия двигателя для сдвоенного двигателя - 66,0 см (26 дюймов)
Минимальное открытие транца
Один двигатель 84,8 см (33-3/8 дюйма)
Сдвоенный двигатель 151,8 см (59-3/4 дюйма)
Поднятие подвесного двигателя
!
ПРЕДУПРЕЖДЕНИЕ
Во избежание возможной гибели или получения серьезных травм соблюдайте осторожность. Прежде
чем поднять подвесной двигатель, убедитесь, что подъемная петля завинчена в маховик как минимум
на пять оборотов, и что подъемный механизм обладает грузоподъемностью, достаточной для веса
двигателя.
Поднятие подвесного двигателя:
1. Снимите кожух с двигателя.
2. Завинтите подъемную петлю в маховик по меньшей мере на пять оборотов.
a -
Подъемная петля
3. Соедините подъемный механизм с подъемной петлей.
18552
a
a
b
a
28495
