УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
88 rus

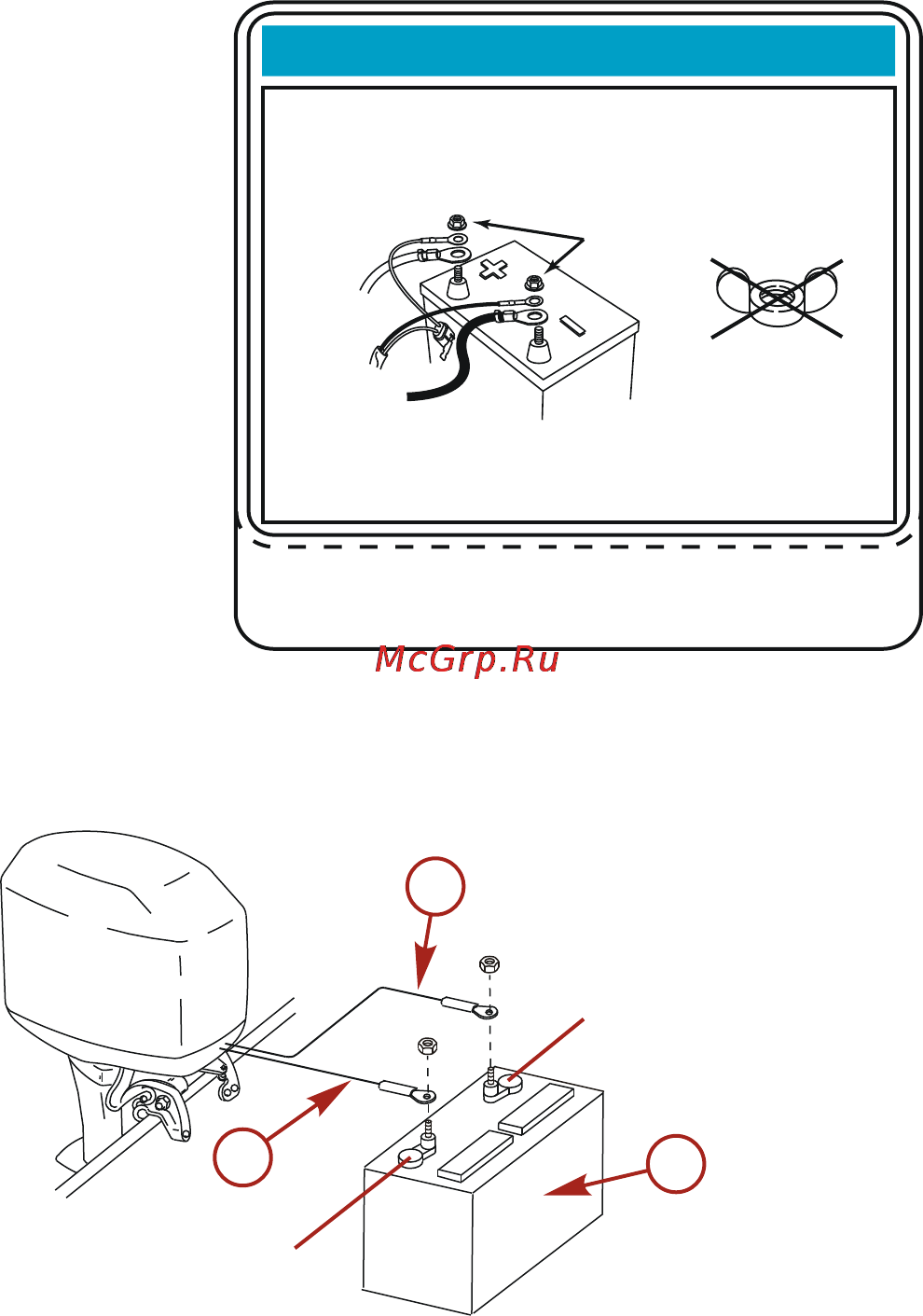

На ящик батареи или рядом с ним необходимо прикрепить наклейку с информацией, которая
понадобится в будущем при обслуживании. Одна 5/16-дюйм. и одна 3/8-дюймовая шестигранная гайка
поставляются с каждой батареей для замены барашковых гаек. Метрические шестигранные гайки не
поставляются.
NOTICE - DTS & OptiMax Engines
DO NOT USE DEEP CYCLE BATTERIES!
DTS (Digital Throttle and Shift) applications and
OptiMax engines must use a marine starting
battery with 1000 MCA, 800 CCA, or 180 Ah. rating.
IMPORTANT:
Battery cable size and length is critical. Refer to
engine installation manual for size requirements.
DO NOT
USE WING
NUTS
37-895387
3486
13.5Nm (120 lbs. in.)
Place decal on or near battery box for future service
reference. 5/16” and 3/8” hex nuts supplied for wing
nut replacement. Metric hex nuts not supplied.
ПОДСОЕДИНЕНИЕ КАБЕЛЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
Одиночный подвесной двигатель
a - Кабельный рукав красного цвета
- положительный (+)
b - Кабельный рукав черного цвета -
отрицательный (–)
c - Аккумуляторная батарея старте‐
ра
(+)(+)
(-)(-)
b
a
c
15496
