ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 53
!
ПРЕДУПРЕЖДЕНИЕ
Отсоединение стержня тяги может привести к тому, что лодка внезапно совершит полный крутой
поворот. Это потенциально резкое действие может привести к тому, что находящиеся на борту судна
люди будут выброшены за борт и подвергнутся опасности получения серьезных травм или гибели.

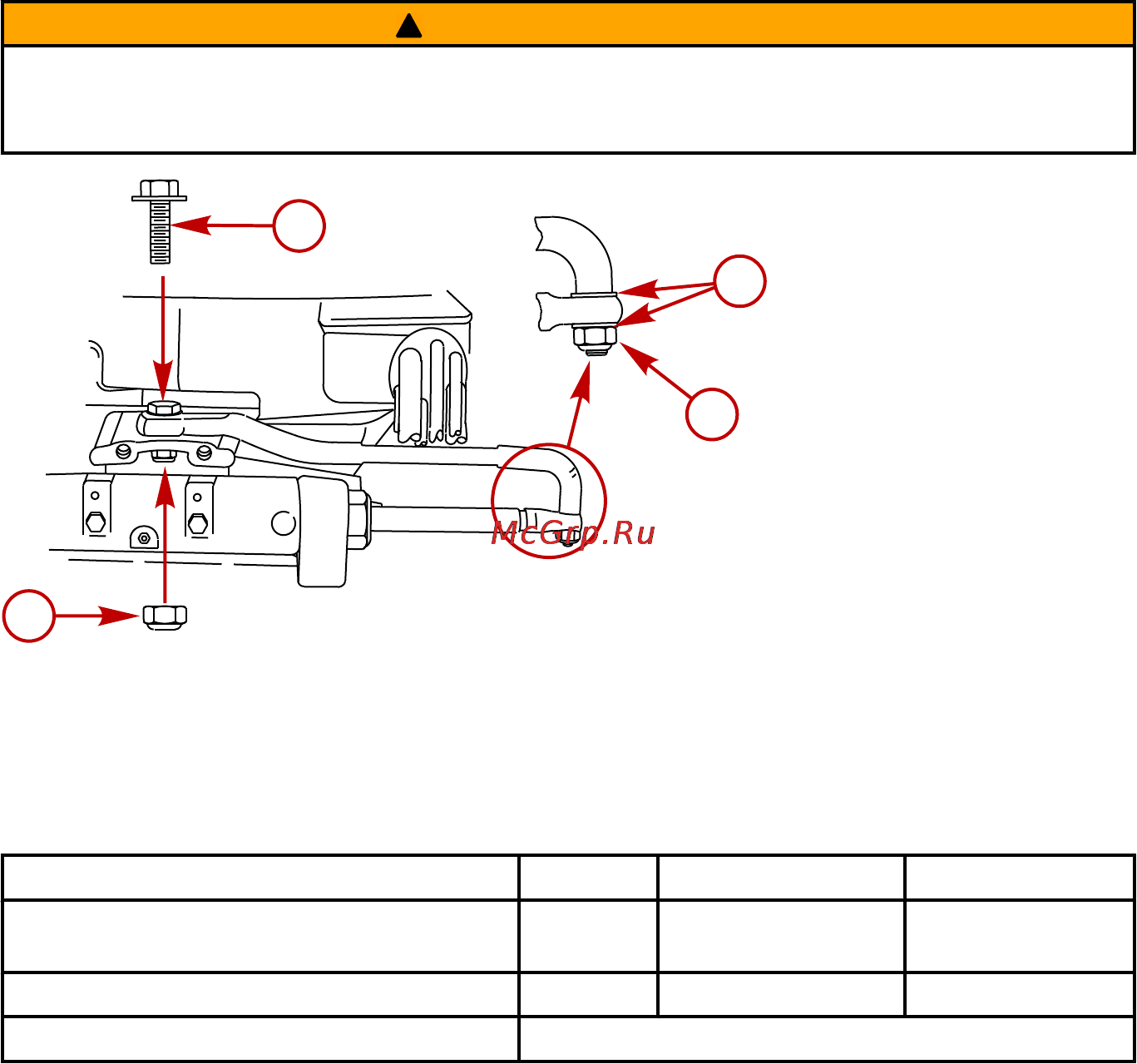

a - Специальная шайба для головки болта (10-849838)
b - Плоская шайба (2)
c - Стопорные гайки с нейлоновой вставкой (11-826709113)
d - Стопорные гайки с нейлоновой вставкой (11-826709113)
Описание Нм фунто-дюйм. фунто-фут.
Специальный болт с подголовком в виде
шайбы
27 20
Стопорная гайка с нейлоновой вставкой «d» 27 20
Стопорная гайка с нейлоновой вставкой «c» Затяните до отказа, а затем отверните на 1/4 оборота
Соберите стержень тяги рулевого механизма с тросом рулевого механизма и двумя плоскими шайбами
и самоконтрящейся контргайкой с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем
отверните ее на 1/4 оборота.
Соберите стержень тяги рулевого механизма с двигателем с помощью специального болта с
подголовком в виде шайбы и самоконтрящейся контргайки с нейлоновой вставкой. Сначала прикрутите
болт, затем затяните контргайку до заданного значения.
Замена предохранителя - модели 200 и 225 л.с.
ВАЖНАЯ ИНФОРМАЦИЯ: Всегда имейте при себе запасные 5- и 20-амперные плавкие предохранители.
Цепи электропроводки в подвесном двигателе защищены от нагрузок с помощью плавких
предохранителей в электропроводке. Если перегорел предохранитель, постарайтесь найти и устранить
причину перегрузки. Если причина не найдена, предохранитель может опять перегореть.
a
b
c
d
27843
