УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
94 rus

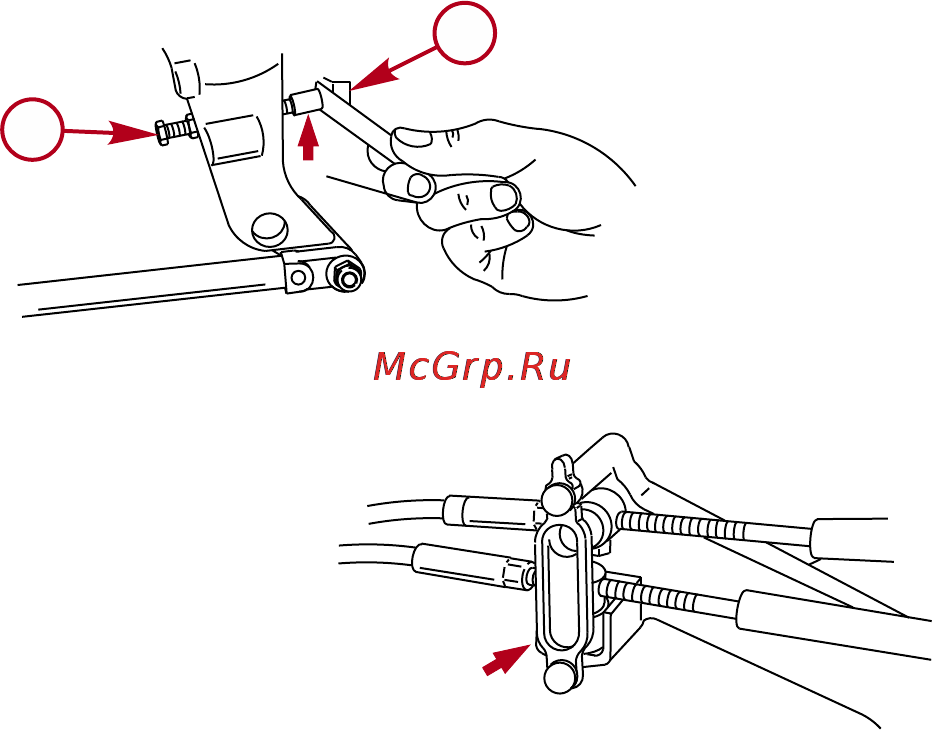

4. Проверьте регулировку троса дроссельной заслонки следующим образом:
a. Несколько раз включите подвесной двигатель на передачу для включения дроссельной тяги.
Вращайте вал гребного винта в положении задней передачи.
b. Переведите дистанционный рычаг управления в положение нейтральной передачи.
c. Положите тонкий лист бумаги между винтом регулировки холостого хода и упором холостого
хода. Регулировка считается правильной, если бумагу можно вытащить, не порвав ее, но не
без усилия.
ВАЖНАЯ ИНФОРМАЦИЯ: Стопорный винт холостого хода должен касаться упора.
a - Упорный винт холостого хода
b - Упор холостого хода
d. При необходимости отрегулируйте цилиндр троса.
5. Закрепите держатель троса с помощью защелки.
2682
УСТАНОВКА УЗЛА ПЕРЕДНЕГО ХОМУТА
ВАЖНАЯ ИНФОРМАЦИЯ: Проводка двигателя, кабели аккумуляторной батареи, топливные и масляные
шланги, проложенные между хомутом и точкой крепления двигателя, должны немного провисать, чтобы
они не натягивались и чтобы не запутывались и не зажимались.
1. Установите нижнюю половину переднего хомута в отверстие в нижнем кожухе.
2680
a
b
