ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
62 rus

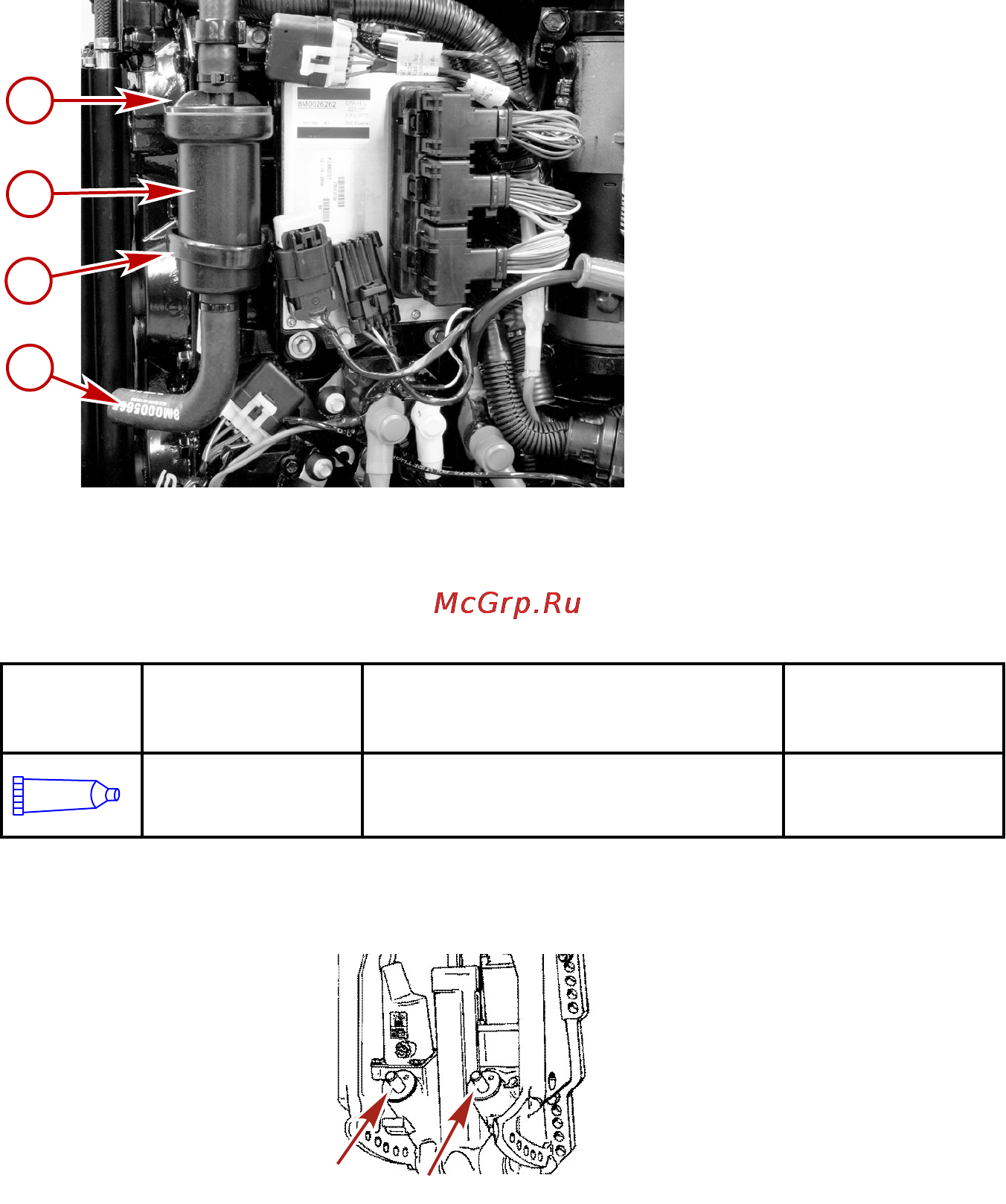

УСТАНОВКА
1. Установите нейлоновую шайбу и резиновую шайбу на воздушный фильтр и вставьте фильтр в
корпус. Поверните фильтр на 1/4 оборота к положению запирания.
2. Установите корпус фильтра так, чтобы впускной шланг был направлен к задней части двигателя.
Заново установите шланг и закрепите кабельным зажимом.
3. Закрепите корпус фильтра зажимом.
a - Воздушный фильтр
b - Корпус фильтра
c - Зажим
d - Впускной шланг
Места для смазывания
1. Смажьте следующие места смазкой Quicksilver или Mercury Precision, или специальной смазкой
101.
Труба,
ссыл.
номер
Описание Где используется Деталь №
34
Специальный
смазочный
материал 101
Шаровые головки штока дифферента 92-802865Q02
• Шаровые головки штока дифферента - Поворачивайте шаровые головки, чтобы ввести смазку
в шаровые подпятники.
28458
2. Нанесите антикоррозийную смазку Quicksilver или Mercury Precision или 2-4-C с тефлоном на
следующие участки.
a
b
c
28738
d
