УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 95

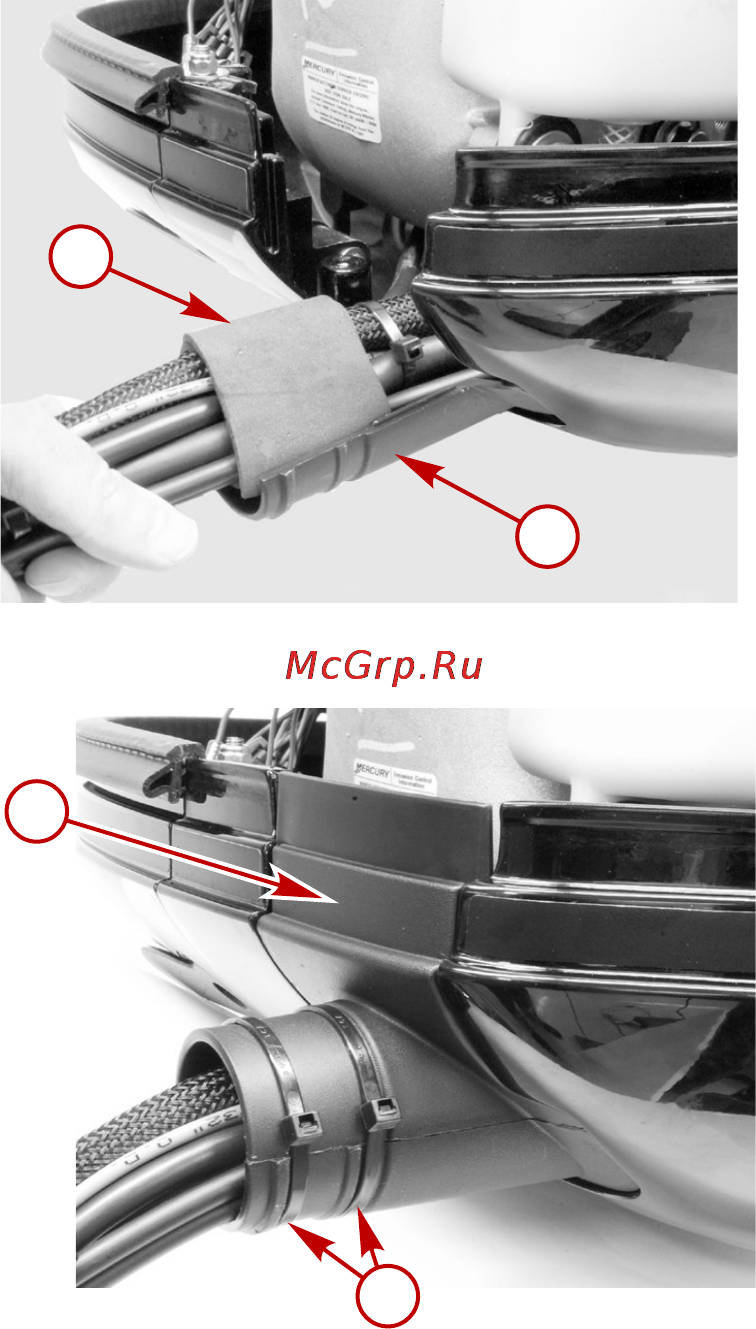

2. Разместите неопреновую прокладку вокруг проводки, шлангов и тросов управления, и установите
нижнюю половину переднего хомута.
a - Неопреновая прокладка
b - Нижняя половина переднего
хомута
3. Соедините верхнюю половину переднего хомута с нижней половиной. Скрепите обе половины
хомута кабельными зажимами.
a - Верхняя половина пере‐
днего хомута
b - Тросовые связки
4. Закрепите передний хомут на нижнем кожухе замком и двумя винтами.
a
b
29073
a
b
29074
