УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 81
!
ПРЕДУПРЕЖДЕНИЕ
Изношенные, ослабленные или застрявшие детали могут привести к потере управления лодкой.
Проверяйте весь крепеж рулевой тяги на наличие износа, смазывайте его и проверяйте затяжку всех
крепежных деталей в соответствии с графиком осмотра и технического обслуживания.

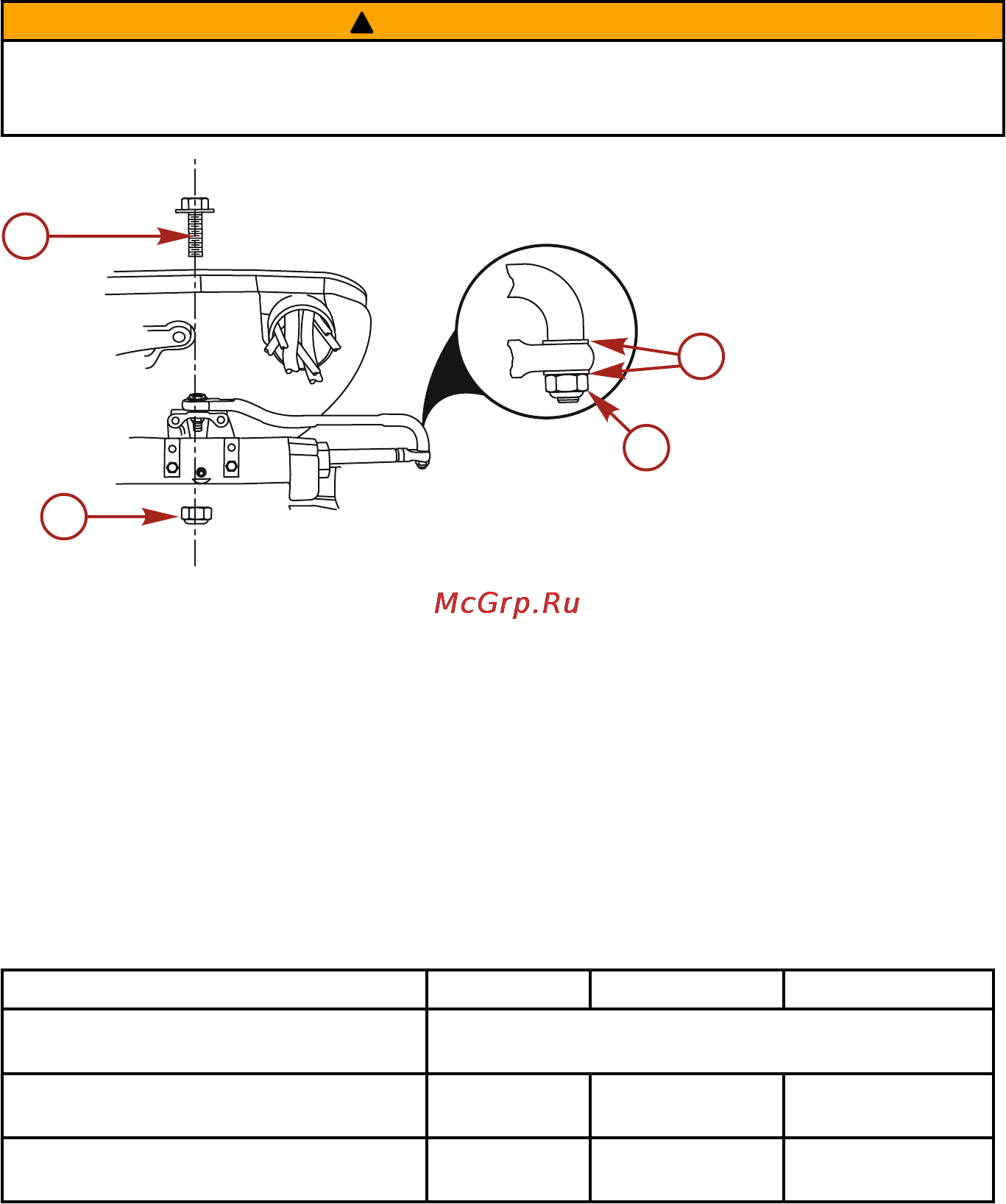

a - Специальный болт с буртиком под головкой (номер по каталогу 10-849838)
b - Контргайка со вставкой из нейлона - используются с болтом с буртиком под головкой (номер
по каталогу 11-826709113)
c - Плоская шайба (2)
d - Контргайка со вставкой из нейлона - используется с соединительной муфтой кабеля (номер по
каталогу 11-826709113)
1. Закрепите продольную рулевую тягу соединительной муфтой кабеля рулевого управления двумя
плоскими шайбами «c» и самоконтрящейся контргайкой с кольцевой вставкой из нейлона «d».
Затяните контргайку до ее фиксации, затем ослабьте на ¼ поворота.
2. Закрепите продольную рулевую тягу на двигателе специальным болтом с буртиком под головкой
«a» и самоконтрящейся контргайкой с нейлоновой вставкой «b».
3. Затяните болт с буртиком под головкой, затем контргайку в соответствии со спецификациями.
Описание
Нм фунто-дюйм. фунто-фут.
Контргайка со вставкой из нейлона «d»
для соединительной муфты кабеля
Затяните контргайку до ее фиксации, затем ослабьте на
¼ поворота.
Контргайка со вставкой из нейлона «b»
для болта с буртиком под головкой
27 20
Специальный болт с подголовком в виде
шайбы
27 20
2767
a
b
c
d
