ОБЩИЕ СВЕДЕНИЯ
26 rus
Модели 200 225 250
Искровой промежуток 0,8 мм (0,031 дюйма) 1,06 мм (0,042 дюйма)
Передаточное число стандартной
коробки передач
1,75:1
Передаточное число коробки передач
большой высоты
1,87:1
Рекомендуемый бензин
Для получения инструкций о правильной обкатки двигателя
см. раздел Топливо и масло
Рекомендуемое масло См. раздел Топливо и масло
Объем смазки коробки передач 798 мл (27 жид. ун.)
Номинальные характеристики
аккумуляторной батареи
Ток запуска судового двигателя (MCA) 1000 А или 800 А при
запуске непрогретого двигателя (ССА)
Выходная мощность системы зарядки 60 А
Система понижения токсичности
выхлопных газов
Электронное управление двигателем (EC)
Уровень шума для уха водителя
(стандарт ICOMIA 39-94), дБА
87,1

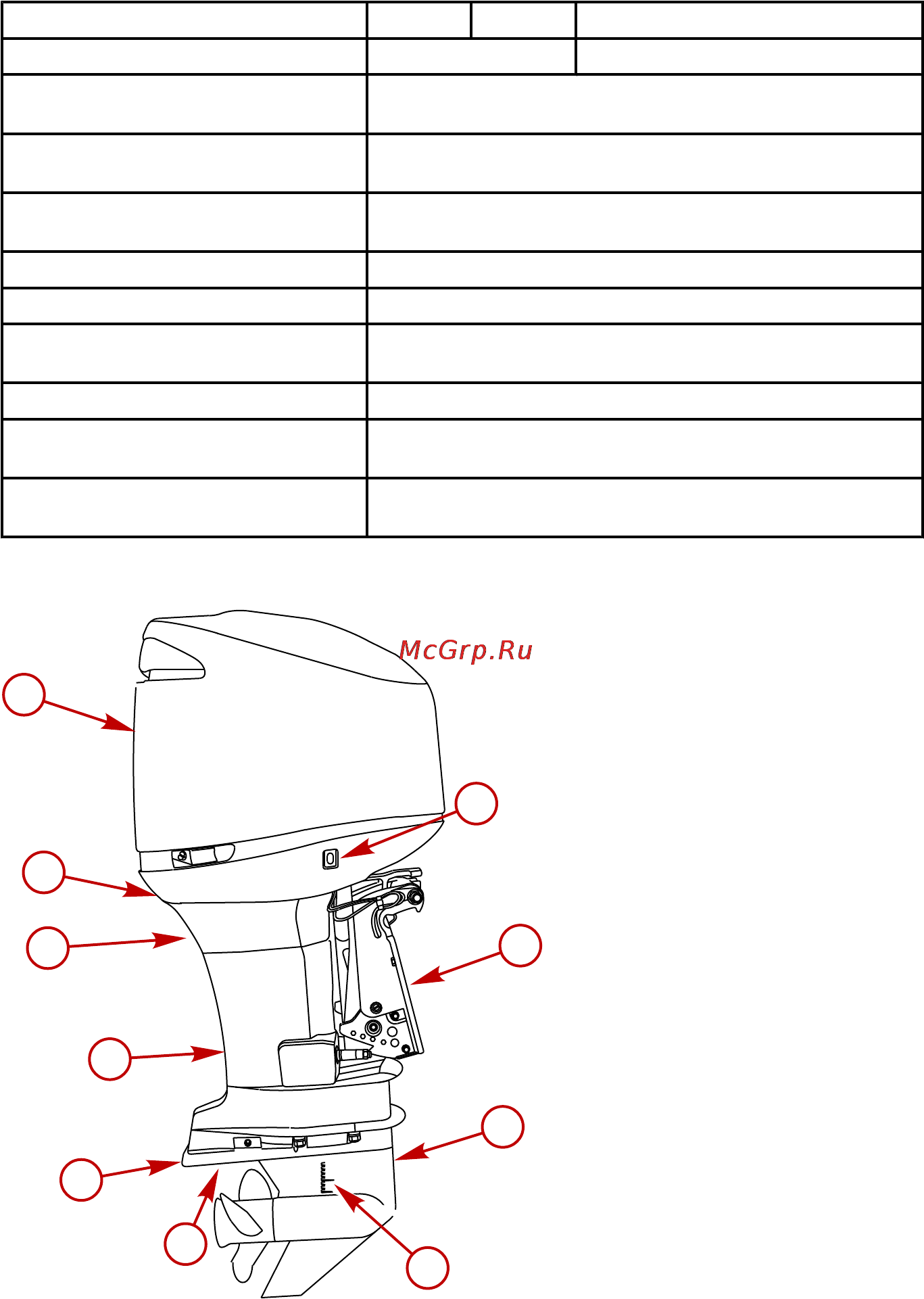

Идентификация компонентов
a - Верхняя крышка
b - Нижний кожух
c - Индикаторное отверстие водяно‐
го насоса
d - Корпус приводного вала
e - Противовентиляционная пласти‐
на
f - Анод
g - Вспомогательный переключатель
наклона
h - Транцевые кронштейны
i - Коробка передач
j - Входные отверстия заборника
охлаждающей воды
a
b
c
d
e
f
g
h
i
j
29423
