УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
80 rus
3. Затяните гайку согласно техническим условиям.
3727
Описание Нм фунто-дюйм. фунто-фут.
Гайка 47,5 35

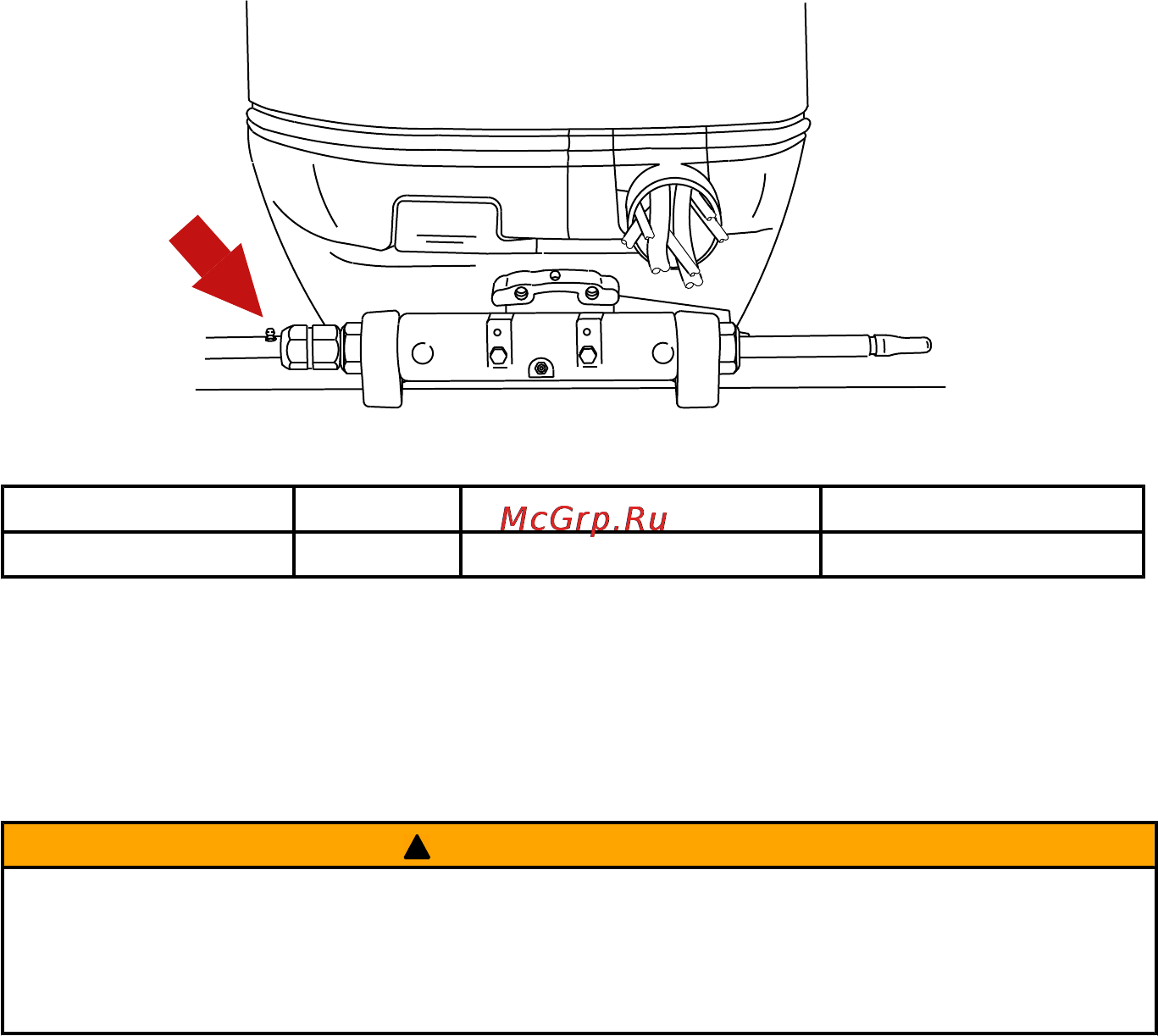

Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Продольная рулевая тяга, которая соединяет кабели рулевого управления с
двигателем, должна крепиться специальным болтом с буртиком под головкой (номер по каталогу
10-849838) и самоконтрящейся контргайкой с кольцевой вставкой из нейлона (номер по каталогу
11-826709113). Запрещается заменять контргайки обычными (не самоконтрящимися), поскольку они
ослабятся из-за вибрации и рулевая тяга отсоединится.
!
ПРЕДУПРЕЖДЕНИЕ
Неподходящие крепежные детали или неправильные процедуры установки могут привести к
ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную
потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног в
лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте требуемые
детали и выполняйте инструкции и процедуры затяжки.
