Кондиционер. Руководство по эксплуатации
14

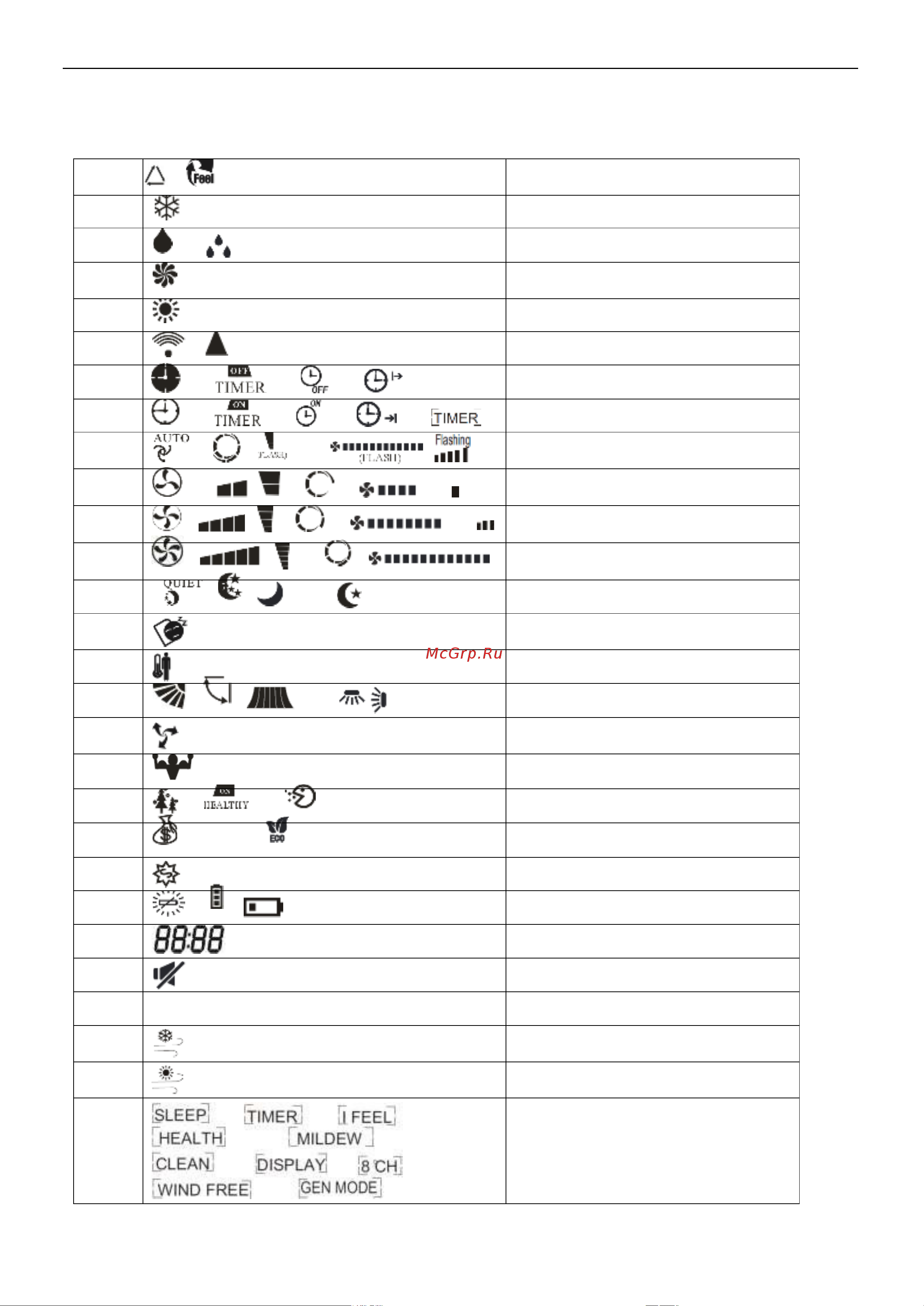

ДИСПЛЕЙ пульта дистанционного управления
Зн
ачение символов
1
/
/
AUTO
Индикатор режима FEEL
2
/
COOL
Индикатор ОХЛАЖДЕНИЯ
3
/
/
DRY
Индикатор СУХОСТИ ВОЗДУХА
4
/
FAN
Индикатор режима работы ТОЛЬКО
ВЕНТИЛЯТОР
5
/
HEAT
Индикатор функции ОБОГРЕВА
6
/
Индикатор ПРИЕМА СИГНАЛА
7
/
/
/
Индикатор ОТКЛЮЧЕНИЯ ТАЙМЕРА
8
/
/
/
/
Индикатор ВКЛЮЧЕНИЯ ТАЙМЕРА
9
/
/
/
Индикатор АВТОМАТИЧЕСКОЙ ВЕНТИЛЯЦИИ
10
/
/
/
/
/
Индикатор НИЗКОЙ СКОРОСТИ
ВЕНТИЛЯТОРА
11
/
/
/
/
/
Индикатор СРЕДНЕЙ СКОРОСТИ
ВЕНТИЛЯТОРА
12
/
/
/
/
Индикатор ВЫСОКОЙ СКОРОСТИ
ВЕНТИЛЯТОРА
13
/
/
/
Индикатор РЕЖИМА СНА
14
Индикатор РЕЖИМА
КОФМОРТНОГО СНА (опция)
15
Индикатор функции FEEL
16
/
/
/
Индикатор ПОВОРОТА ЖАЛЮЗИ
17
Индикатор ПОВОРОТА ЖАЛЮЗИ и
ДЕФЛЕКТОРОВ
18
/
TURBO
/
POWERFUL
Индикатор СУПЕРФУНКЦИИ
19
/
/
Индикатор функции ЗДОРОВЬЕ
20
/
ECO
/
Индикатор функции ЭКО
21
Индикатор функции АНТИ-ПЛЕСЕНЬ
22
/
/
Индикатор ЗАРЯДА БАТАРЕИ
23
Индикатор ЧАСОВ
24
Индикатор беззвучного режима
25 GEN
Индикатор функции GEN
26
ИНДИКАТОР функции КОМФОРТНОГО
ПРОХЛАДНОГО ПОТОКА ВОЗДУХА
27
ИНДИКАТОР функции КОМФОРТНОГО
ТЕПЛОГО ПОТОКА ВОЗДУХА
28
Индикатор дополнительных функций
