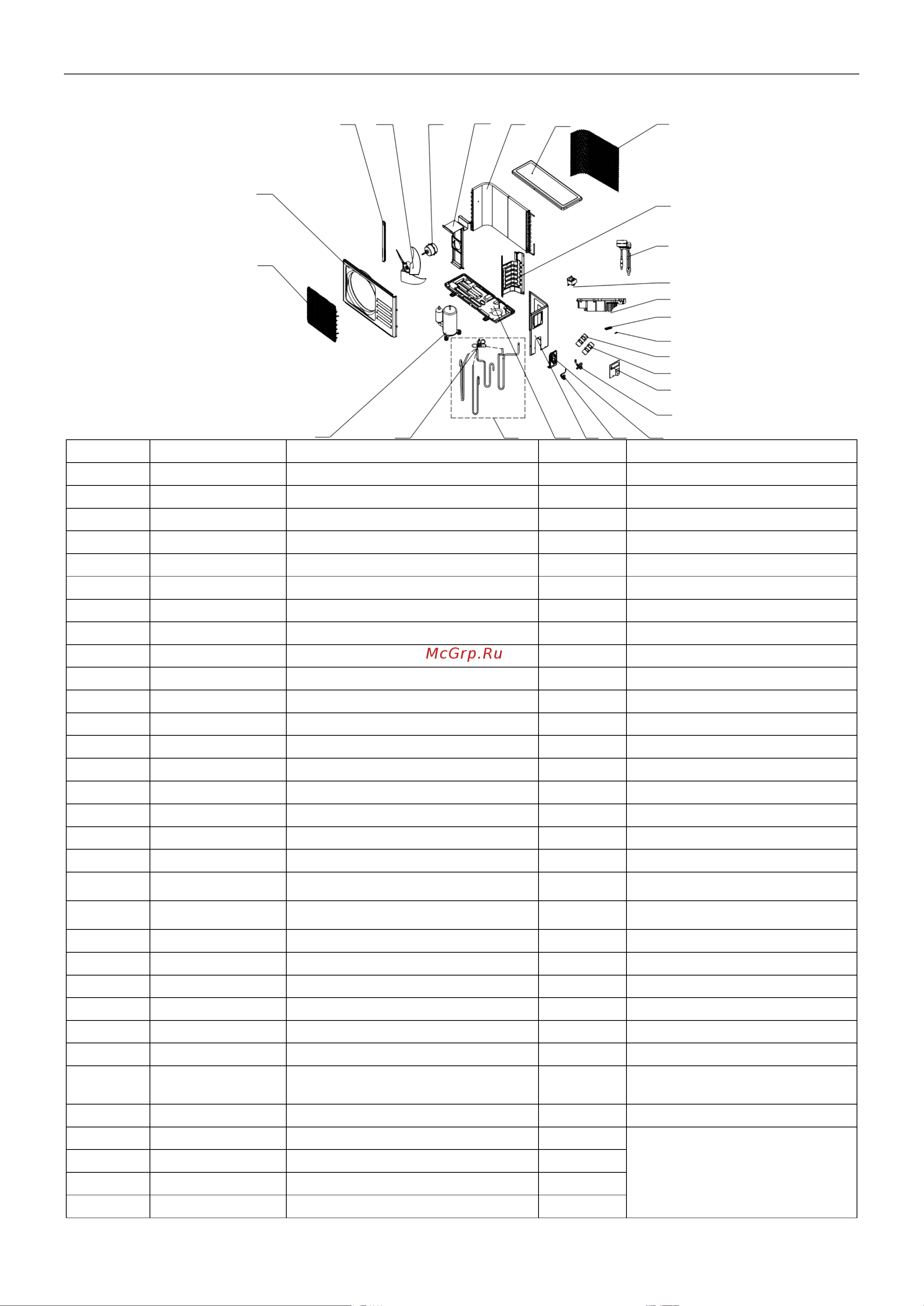

Кондиционер. Руководство по эксплуатации
71
8
26
Наружный блок - AW 51 HP
7
6 5
4
3
2
1
25
9
24
23
22
21
20
19
18
17
10
11
12
13
14 15
16
№.
№ детали
Наименование
Кол-во
Примечание
1
42011-000105
Решетка
1
2
41207-000033
Верхняя крышка
1
3
92011-000748
Конденсатор
1
4
41203-000052
Держатель наружного двигателя
1
5 22001-000096 Наружный двигатель 1
6
42004-000104
Пропеллерный вентилятор
1
7
41205-000119
Левая опора решетки радиатора
1
8
41206-000055
Передняя пластина
1
9
42011-000089
Защита вентилятора
1
10
92014-000357
Компрессор и аксессуары
1
11
92008-000207
4-ходовой клапан
1
12
92007-000967
4-ходовой клапан в сборе
1
13
41202-000156
Основание
1
14 41205-000082 Правая пластина 1
15
92008-000051
Двухходовой клапан
1
16
41204-000018
Сторонник клапана
1
17
92008-000146
Трехходовой клапан
1
18
41201-000029
Крышка электр. коробки
1
19
92004-000071
Быстроразъемный соединитель высокого
давления
1
20
92004-000070
Быстроразъемный соединитель низкого
давления
1
21
42001-000038
Кабельный зажим
1
22
11304-100004
Терминал
1
23
31201-000955
Наружная печатная плата в сборке
1
24
22011-000014
Индуктор
1
25
92007-003067
Электронный расширительный клапан
1
26
41208-000151
Перегородка
1
27 10104-100033
Датчик температуры трубы и датчик
температуры наружного воздуха
1
28
10104-100036
Темп. датчик
1
29
A2005-000515
Датчик температуры нагнетания
1
Не отображаются на рисунке
30
A1201-007807
Коробка
1
31
A1202-000026
Коробка
1
32
41213-000019
Пена основания
1
