Кондиционер. Руководство по эксплуатации
61
3.2.19

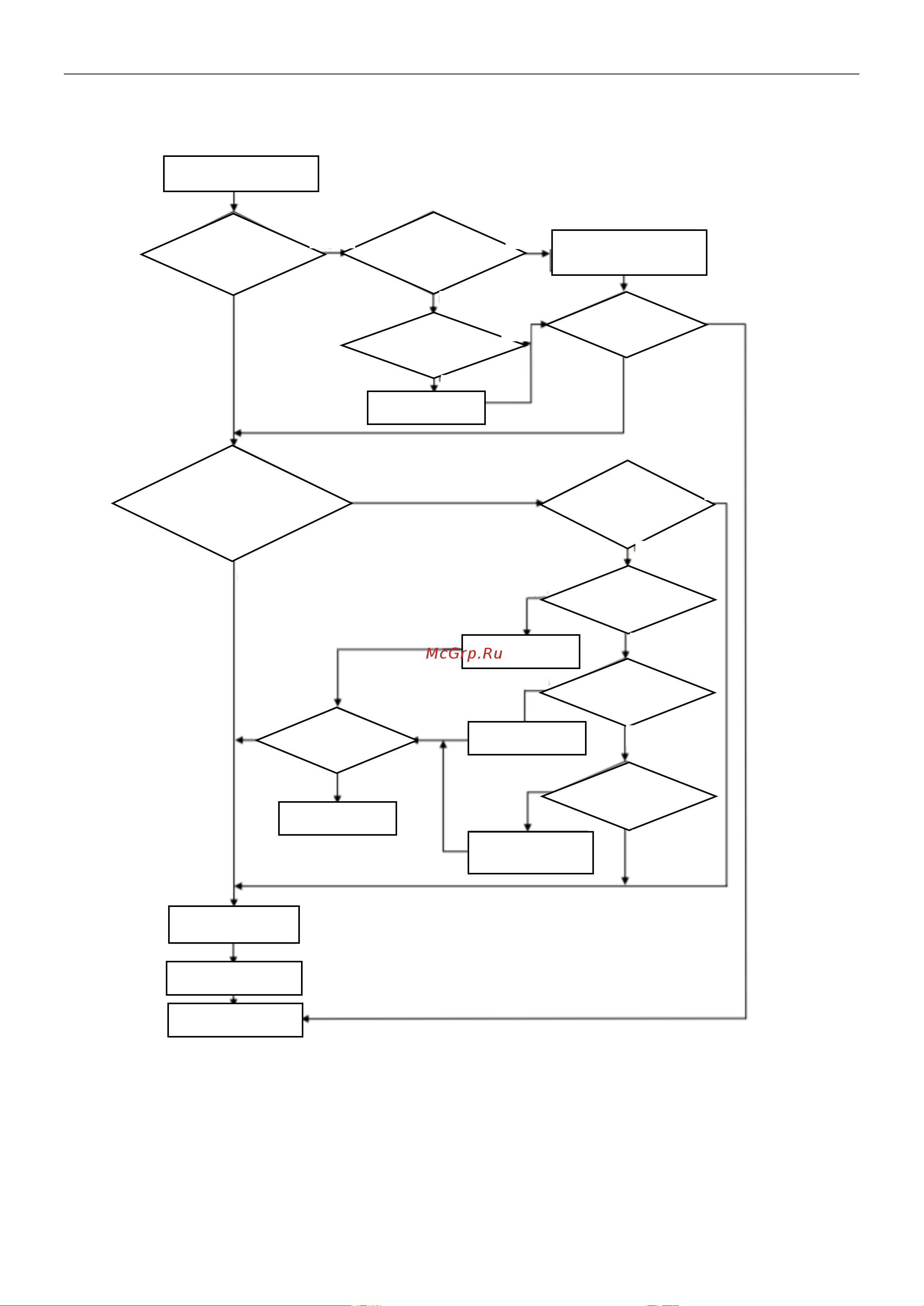

F7--- Температурная защита модуля
Защита от перегрева IPM, когда температура IPM превышает 95 ℃, отображается код ошибки F7.
ДИСПЛЕЙ F7
Очистите или отрегулируйте
зазор между IPM и
радиатором
Затяните винты
Откройте клапан
Замените капилляры
КОНЕЦ
Очистите
конденсатор/испаритель
Неисправность цепи
температуры IPM?
Замените плату ODU
КОНЕЦ
IPM хорошо
контактирует с
радиатором?
Есть ли пыль или
зазор между IPM и
радиатором?
Хорошо ли затянуты
все винты?
F7 исчезло?
F7 исчезло?
Неисправность системы
охлаждения ODU?
Компрессор с большим
рабочим током? (9,12К:6-
7А, 18,24К:7-9А)
Низкое давление
в норме? (0,8-1,2
МПа)
Полностью ли
открыт 2/3-
ходовой клапан?
Капилляры
заблокированы?
Конденсатор/испа
ритель загрязнен?
НЕТ
ДА
ДА
НЕТ
НЕТ
ДА
Д
А
НЕТ
ДА
НЕТ
ДА
Н
Е
Т
Н
Е
Т
НЕТ
ДА
ДА
ДА
НЕТ
НЕТ
ДА
