Кондиционер. Руководство по эксплуатации
28
Осторожно:
• При необходимости обслуживания прибора обращайтесь в ближайший сервисный центр. Во время
технического обслуживания прибора персонал должен строго соблюдать Руководство п
о
эк
сплуатации, предоставленное производителем. Лицам, не обладающим должной квалификацией и
сертификатами запрещается производить обслуживание прибора.
• Следует соблюдать положения национальных законов и правил, касающихся использования газа.
• При обслуживании или утилизации прибора следует предварительно удалить из него хладагент.
• При заправке прибора горючим хладагентом любые грубые действия могут привести к серьезной
травме или нанесению ущерба имуществу.
• После завершения установки прибора следует провести испытание на герметичность.
• Перед обслуживанием или ремонтом прибора, использующего горючий хладагент, следует
предварительно провести проверку безопасности, чтобы свести к минимуму риск возгорания.
3)

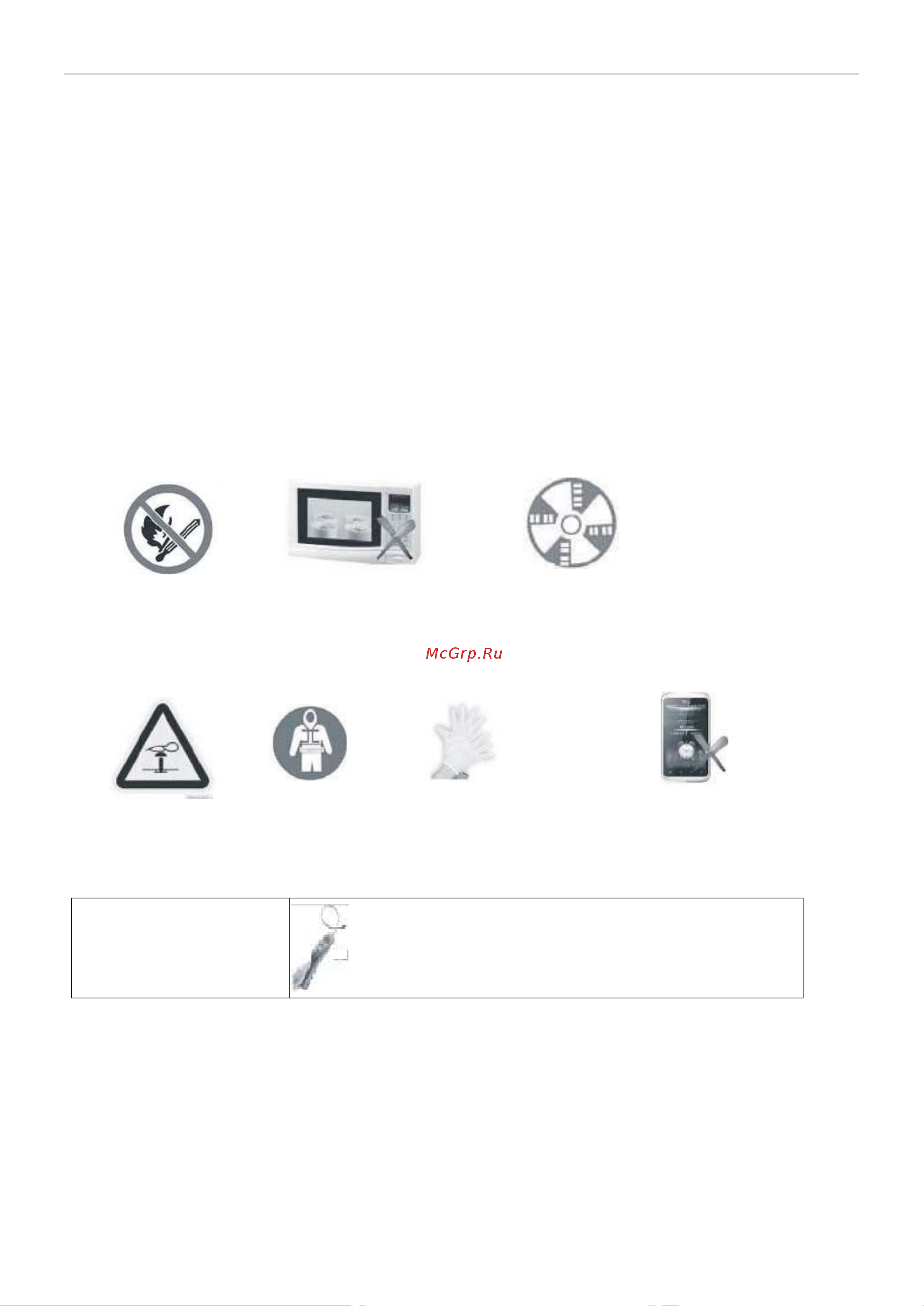

Безопасная установка прибора
4)
Принципы безопасной установки
Безопасное расположение
Запрет на открытый огонь Необходимость вентиляции
Безопасная эксплуатация
Запрет на открытый огонь
Статическое
электричество Необходимо носить защитную одежду и антистатические перчатки Не использовать моб. тел.
Безопасная установка
Осторожно:
Установка прибора должна производиться в хорошо проветриваемом помещении.
При установке или обслуживании кондиционера с использованием хладагента R32/R290
м
есто должно быть защищено от открытого огня или любых других продуктов с температурой
выше 370 ℃ для R290/548 ℃ для R32, которые легко вызывают открытый огонь, в том числе,
сварочных аппаратов, аппаратов для копчения, сушильных аппаратов, духовых шкафов.
При установке кондиционера R32/R290 необходимо следует принять соответствующие меры
против статического электричества, например, надеть антистатическую одежду и перчатки.
Следует выбрать место для установки или обслуживания, при котором входы и выходы
воздуха внутреннего и наружного блоков не будут окружены препятствиями и не будут
На левом рисунке схематическая диаграмма детектора
утечки хладагента.
Детектор утечки
хладагента
Соответствующее
место установки
