Кондиционер. Руководство по эксплуатации
20
8.
“8℃” Обогрев
Когда указанная функция активна, она гарантирует, что температура в помещении будет не ниже 8 ℃, прибор
работает в режиме обогрева.
6.2.5 Режим вентилятора
1.
Диапазон температур: 16~31℃,
Скорость вентилятора и положение лопасти: по умолчанию. Функция только для пульта дистанционног
о
управления 58E.
2.
Для вышеописанной функции, когда прибор настроен на автоматический режим вентилятора,
двигатель вентилятора изменит свою рабочую скорость в зависимости от разницы температу
р
ок
ружающей среды и заданной температуры.
3.
Внешний блок всегда ВЫКЛЮЧЕН.
℃

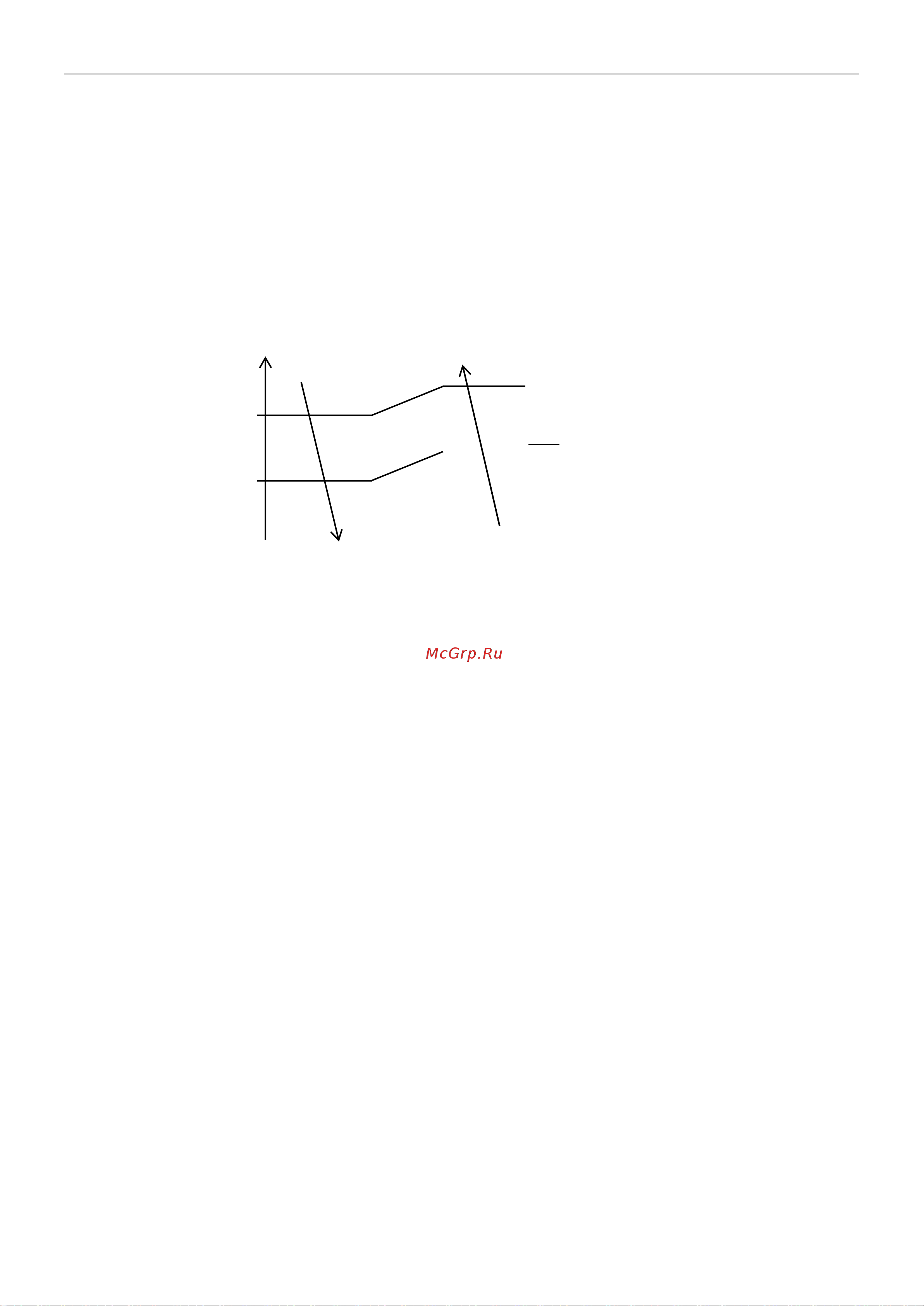

δt опускается
δt поднимается
4
Высокая скорость вент.
4℃
2
Низкая скорость вент.
2℃
0
Средняя скорость вент.
6.2.6 Таймер
Прибор оснащен возможностью контроля времени, когда прибор достигает установленного времени, он включается
либо отключается
1.
ТАЙМЕР ВКЛЮЧЕН
1). ТАЙМЕР может быть установлен только тогда, когда прибор выключен.
2). Нажмите TIMER на пульте дистанционного управления ОДИН РАЗ, чтобы ввести настройку времени
.
3)
. Нажмите «▲» или «▼», чтобы установить время начала работы прибора.
4). Установите другие функции, такие как MODE (РЕЖИМ), FAN SPEED (СКОРОСТЬ ВЕНТИЛЯТОРА), SWING
(ПОВОРОТ) и т. д.
5). Нажмите TIMER ЕЩЕ РАЗ, чтобы подтвердить настройку TIME ON (ТАЙМЕР ВКЛЮЧЕН).
2.
ТАЙМЕР ВЫКЛЮЧЕН
1) Выключить ТАЙМЕР можно только при выключенном приборе.
2) Нажмите TIMER на пульте дистанционного управления ОДИН РАЗ, чтобы ввести настройку времени.
3) Нажмите «▲» или «▼», чтобы установить время, по истечении которого прибор перестанет работать.
4). Нажмите TIMER ЕЩЕ РАЗ, чтобы подтвердить настройку TIME OFF (ТАЙМЕР ВЫКЛЮЧЕН).
Примечание: если в течение 10 с не будет выбрана установка времени, функция таймера автоматически
выключится.
6.2.7 Спящий режим
Пока кондиционер работает в спящем режиме, индикаторы POWER SUPPLY и SLEEP всегда горят, а
дисплей температуры гаснет через 15 секунд.
В этом режиме блок переменного тока работает в соответствии с КРИВОЙ СНА, как и было задумано.
В спящем режиме прибор может работать непрерывно 10 часов, после чего выходит из этого режима и
работает в прежнем режиме.
6.2.8 Экстренная кнопка (аварийное отключение)
При однократном нажатии данной кнопки выбирается режим ОХЛАЖДЕНИЯ, а при повторном нажатии в течение 3
секунд выбирается режим ОБОГРЕВ, при повторном нажатии блок выключается.
Когда пульт дистанционного управления вышел из строя, батарейки разряжены, например, данную кнопку на
