Кондиционер. Руководство по эксплуатации
64
4.

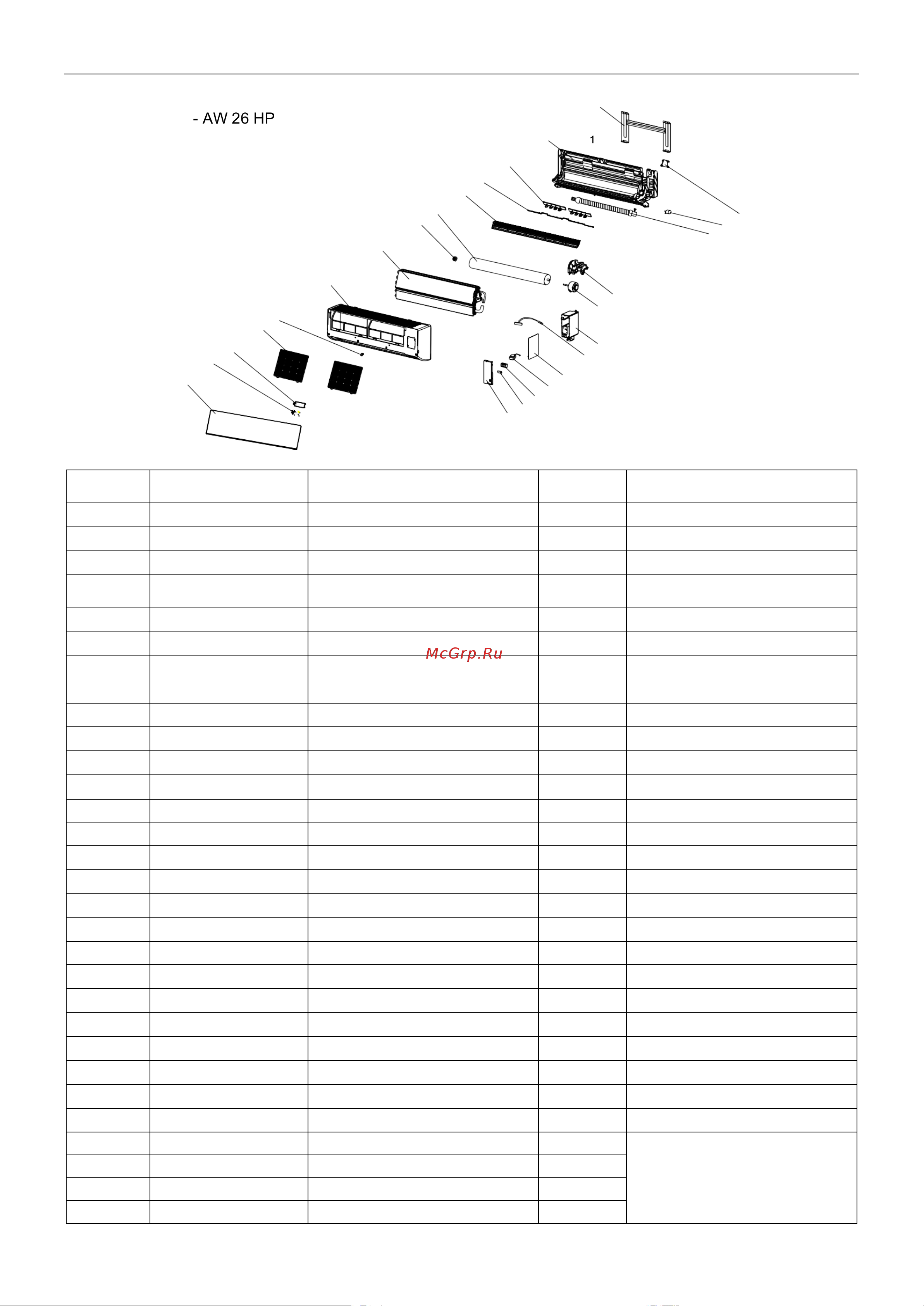

Покомпонентное изображение и список деталей
Внутренний блок - AW 26 HP
1
26
14
№.
№ детали
Наименование
Кол-
во
Примечание
1 41109-000042 Монтажная панель 1
2
41199-003279
Основание
1
3 41101-000042 Сборка вертикальной лопасти 2
4
41101-000189
Вертикальный лопастной
коннектор
1
5
41103-000103
Лопасть
1
6 42004-000040 Крестовый вентилятор 1
7
42007-000001
Крепление подшипника
1
8 92011-003143 Испаритель 1
9
41106-002347
Передняя рамка
1
10 41108-000066 Винтовая крышка 1
11
42008-000070
Воздушный фильтр
2
12 42003-000001 Коробка печатной платы дисплея 1
13
31102-000085
Плата дисплея
1
14
41106-002155
Передняя панель
1
15
41105-000146
Крышка электрической коробки
1
16 42001-000103 Кабельный зажим 1
17
11304-100028
Терминал
1
18 10502-100028 Трансформер 1
19
31101-000222
Основная плата
1
20
41105-000104
Электрическая коробка
1
21
10104-100014
Внутренний датчик в сборе
1
22
22001-000262
Внутренний двигатель
1
23
42003-000060
Внутренняя крышка двигателя
1
24 42009-000011 Дренажный шланг 1
25
22001-000313
Лопастной двигатель
1
26 41101-000242 Фиксатор внутр. и наружн. труб 1
27
22013-000776
Пульт дистанционного управления
1
Не отображены на рисунке
28
A1101-007205
Внутренняя коробка
1
29
A2006-000042
Левая пена
1
30
A2006-000022
Правая пена
1
2
3
4
5
6
7
8
24
25
9
23
10
22
11
12
21
13
20
19
18
15
16
17
