Кондиционер. Руководство по эксплуатации

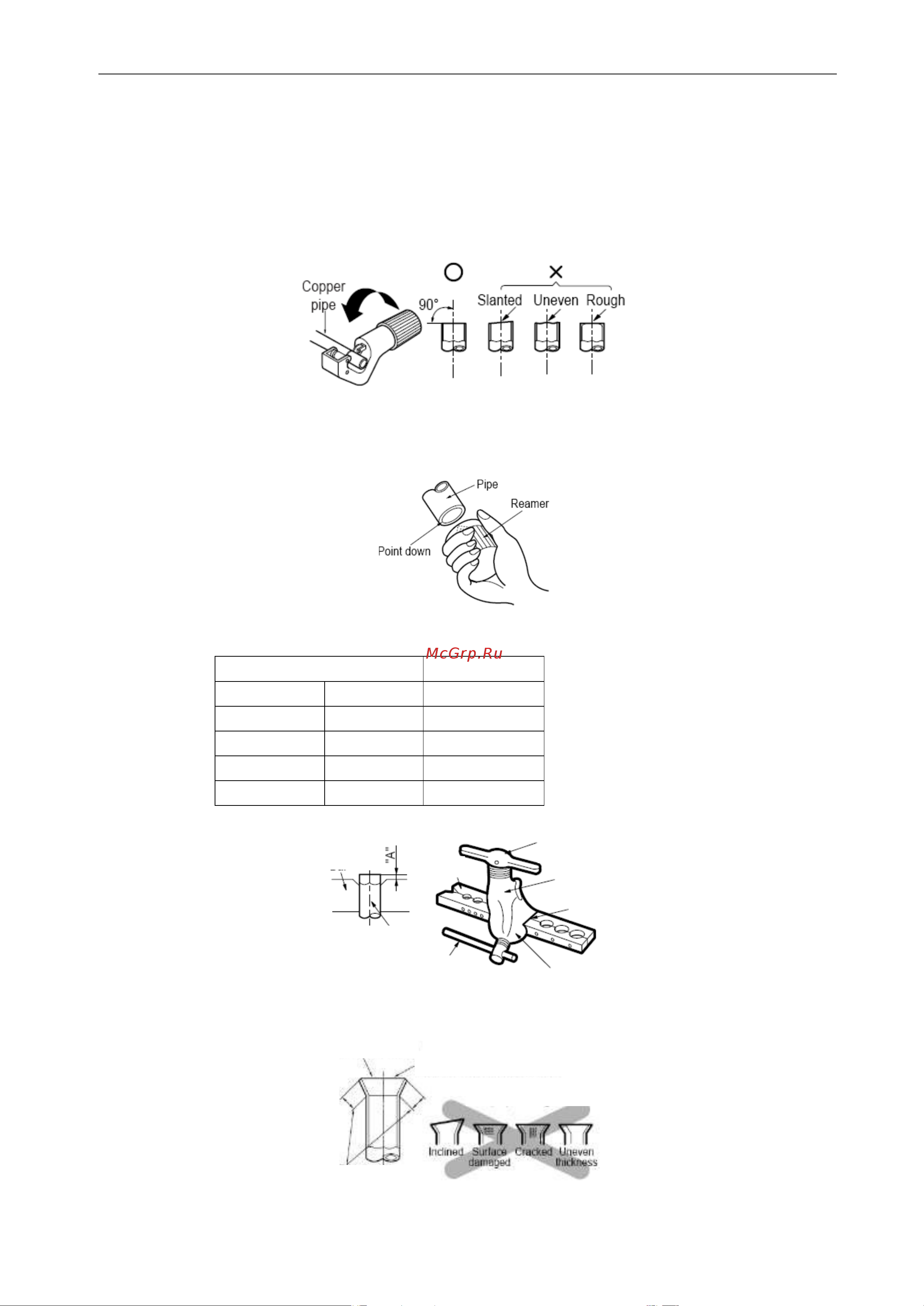

Приложение 3 Развальцовка труб

Основная причина утечки газа связана с дефектами в развальцовке труб. Выполните правильную развальцовку в следующей

процедуре.

A. Отрежьте трубы и кабель.

1) Используйте комплект трубопроводов или трубы, приобретенные на месте.

2) Измерьте расстояние между внутренним и наружным блоком.

3) Отрежьте трубы немного длиннее измеренного расстояния.

4) Отрежьте кабель на 1,5 м длиннее длины трубы.

B. Удалите заусенцы

1) Полностью удалите все заусенцы с поперечного сечения трубы.

2) Направьте конец медной трубки/трубы вниз, когда будете удалять заусенцы, чтобы избежать попадания заусенцев в трубку.

C. Развальцовка

• Выполните развальцовку с помощью развальцовочного инструмента, как показано ниже.

Внешний диаметр

мм

дюйм

мм

ø6.35

1/4

1.0~1.3

ø9.52

3/8

0.8~1.0

ø12.7

1/2

0.5~0.8

ø15.88 5/8 0.5~0.8

Крепко удерживайте медную трубу в матрице размером, указанным в таблице выше.

D. Проверка

1) Сравните проделанную работу с рисунком ниже.

2) Если обнаружено, что развальцовка выполнена с повреждением, отрежьте поврежденный участок и повторите развальцовку.

Ручка

Конус

Хомут

Медная труба

Зажимная

ручка

Красная стрелка

Планка

Неправильная развальцовка

Гладкий со всех сторон

Внутри: блестящий, без царапин

Одинаковая длина по всему периметру
