Кондиционер. Руководство по эксплуатации
63
9.2.21 Fy--- Защита от утечки газа
После работы компрессора на высокой частоте в течение 9 минут, если температура на испарителе
внутреннего блока и конденсаторе наружного блока отличается незначительно по сравнению с
предыдущей, но температура нагнетания компрессора находится на высоком уровне, тогда прибор покажет
код неисправности Fy.

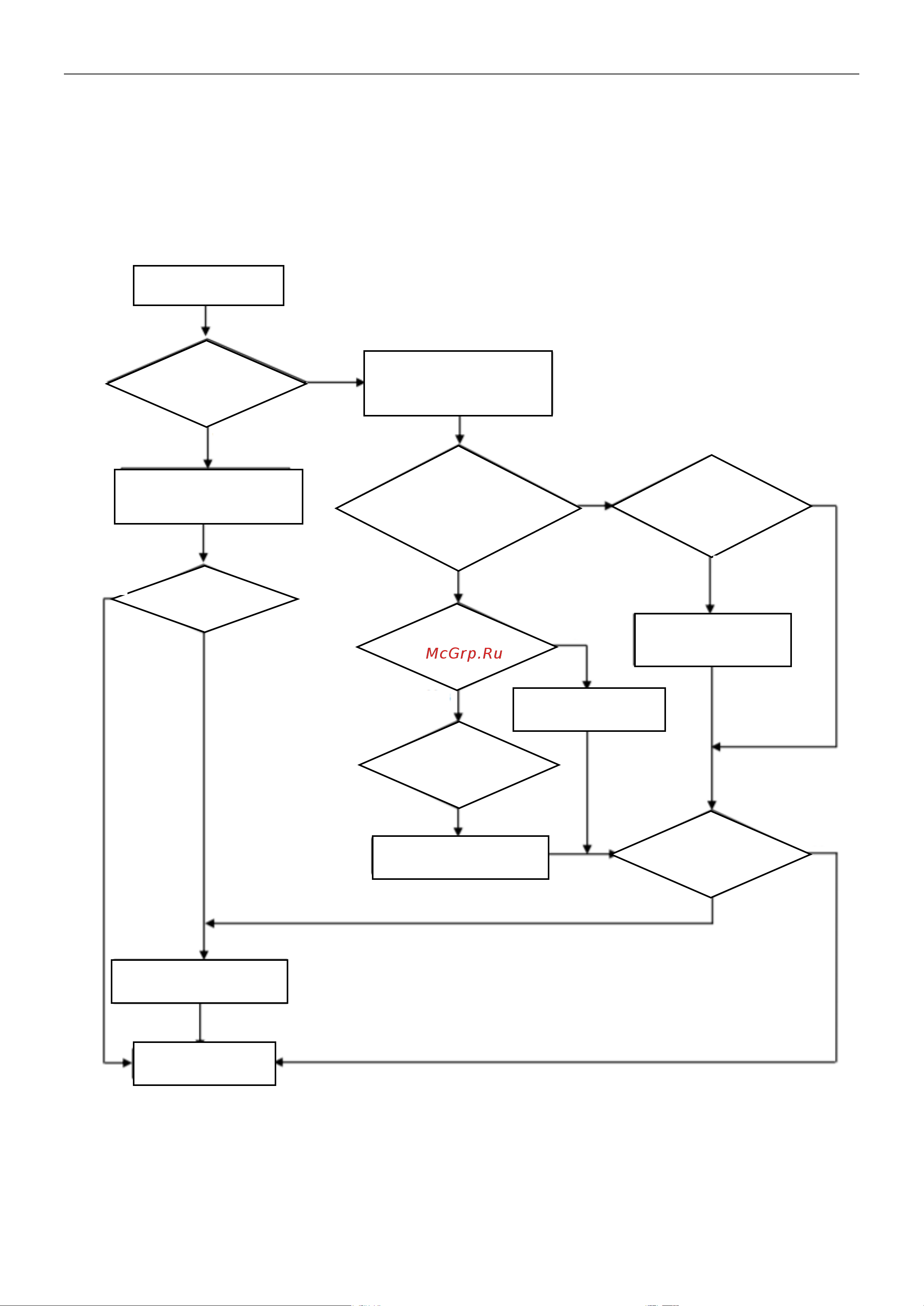

ДИСПЛЕЙ Fy
Проверьте температуру в
помещении и змеевике испарителя.
Отремонтируйте и заправьте новый
газ как SPEC
Замените испаритель
Замените датчик
Замените внутреннюю плату
КОНЕЦ
Проверьте
соединение труб,
есть ли утечка газа?
Проблема решена?
Разница температур более
чем на 2℃ между RT и IPT
после запуска прибора
через 10 минут?
Любая из труб
испарителя
заблокирована
Датчик хорошо
подключен к плате?
Переподсоедините
Датчик обрыв или
короткое замыкание?
Устранена ли
неисправность?
НЕТ
ДА
НЕТ
НЕТ
ДА
НЕТ
ДА
ДА
НЕТ
ДА
ДА
НЕТ
