Кондиционер. Руководство по эксплуатации
13
6.
Введение в электронное управление

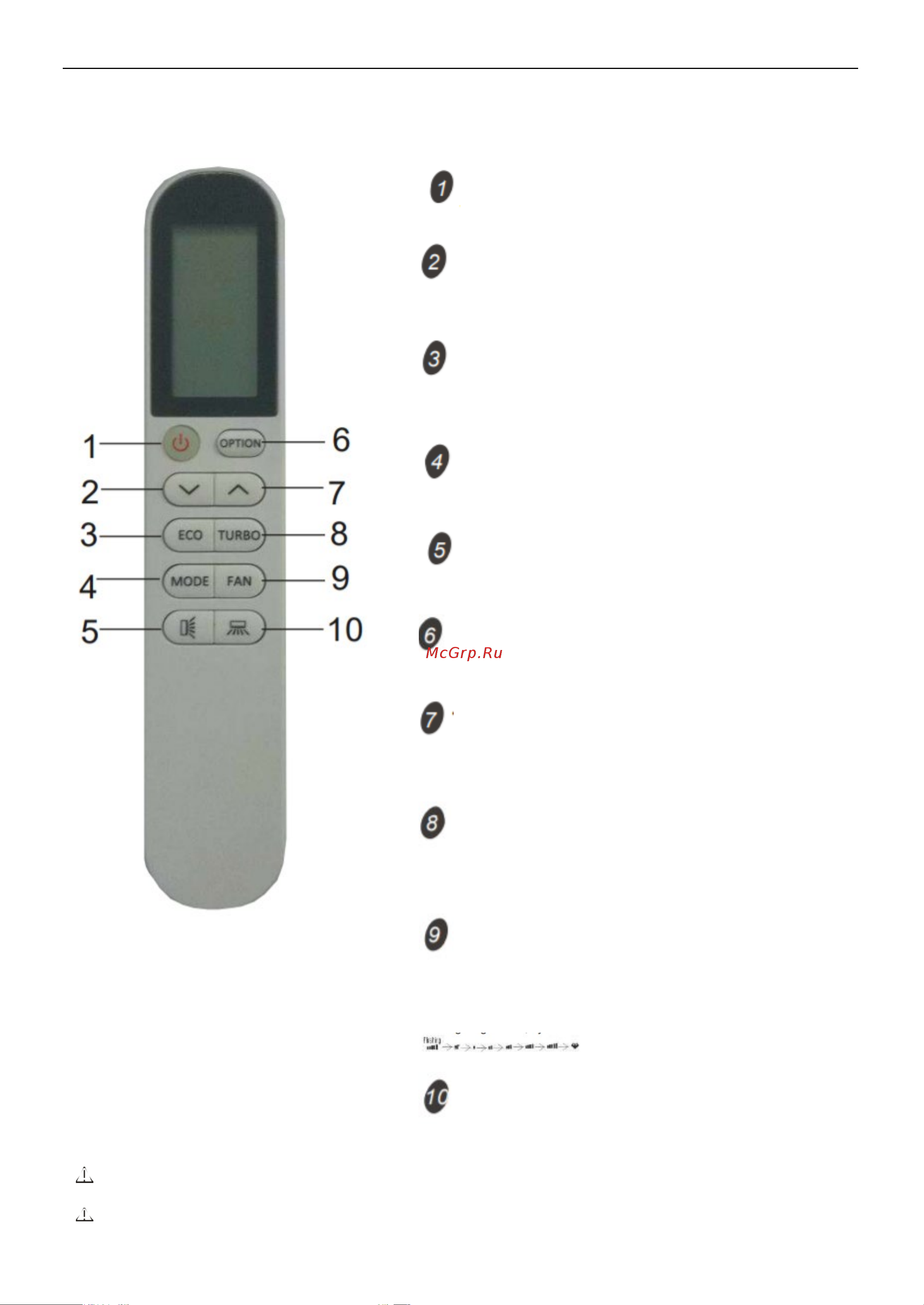

6.1 Пу
льт дистанционного управления
КНОПКА ВКЛ/ВЫКЛ (ON/OFF)
Включение и выключение кондиционера.
КНОПКА УМЕНЬШЕНИЯ ТЕМПЕРАТУРЫ
(TEMP DOWN)
Уменьшение значения температуры или времени на 1 единицу.
КНОПКА ЭКО (ECO)
Нажмите данную кнопку, чтобы активировать/деактивировать
функцию ECO.
КНОПКА РЕЖИМ (MODE)
Для выбора режима работы.
КНОПКА КАЧАНИЕ (SWING)
Включение или отключение поворота по горизонтали (вверх/вниз).
КНОПКА ОПЦИЯ (OPTION)
Для выбора опции
КНОПКА УВЕЛИЧЕНИЯ ТЕМПЕРАТУРЫ
(TEMP UP)
Увеличение значения температуры или времени на 1 единицу.
КНОПКА ТУРБО (TURBO)
Включение или отключение суперфункции, которая позволяет
прибору достигать заданной температуры в кратчайшие сроки.
КНОПКА СКОРОСТИ ВЕНТИЛЯТОРА (FAN
SPEED)
Для выбора скорости вентилятора: авто/отключение
звука/низкая/средне-низкая/средняя
/mid-high/high/turbo , цикл как минимум.
КНОПКА КАЧАНИЕ (SWING)
Включение или отключение поворота по вертикали (вправо/влево).
Внешний вид и некоторые функции пульта дистанционного управления могут отличаться от
представленных в настоящем Руководстве.
Форма и положение переключателей и индикаторов могут различаться в зависимости от модели, но
их функции одинаковы. Фактическая форма и положение имеют преимущественную силу.
