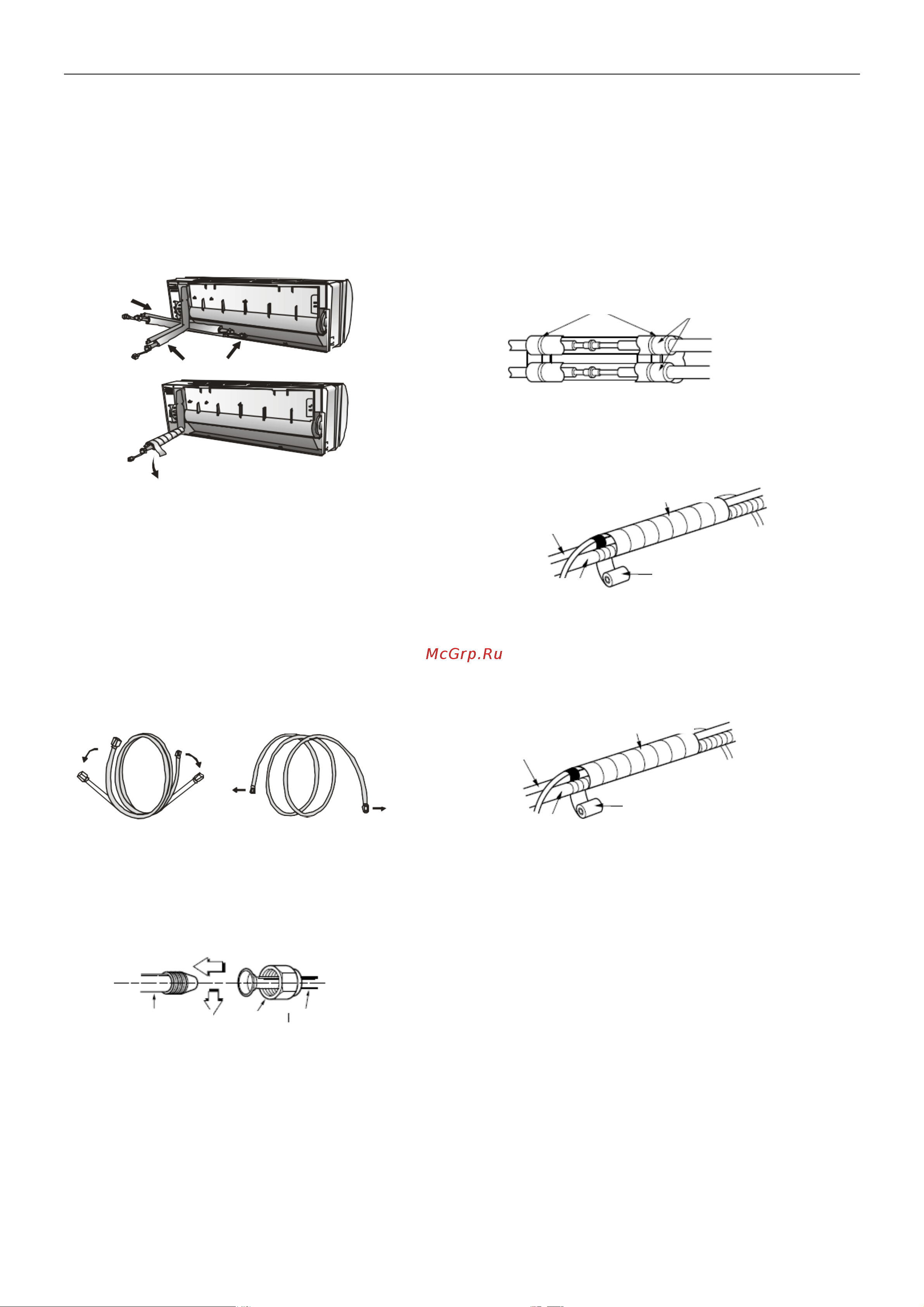

Кондиционер. Руководство по эксплуатации
38
Трубопровод можно проложить в 3 направлениях,
обозначенных цифрами на рисунке. Когда
трубопровод проходит в направлении 1 или 3,
сделайте надрез вдоль канавки на боковой стороне
внутреннего блока с помощью резака.
Проведите трубопровод в направлении отверстия в
стене и свяжите медные трубы, дренажную трубу и
силовые кабели лентой с дренажной трубой внизу,
чтобы обеспечить свободное течение воды.
При удлинении сливного шланга на внутреннем блоке
установите сливную трубу.
Оберните изоляционный материал
вокруг соединительной части
Перекройте изоляционный материал
соединительной трубы и изоляционный материал
трубы внутреннего блока. Свяжите их между собой
виниловой лентой, чтобы не было зазора.
2
3
Форма соединительной трубки
2.3.3
Соединение труб
• Не снимайте колпачок с трубы до ее подсоединения
во избежание попадания влаги или грязи.
• Если трубу слишком часто сгибать или тянуть, она
ст
анет жесткой. Не сгибайте трубу более трех раз в
одной точке.
• При удлинении свернутой трубы выпрямите трубу,
осторожно размотав ее, как показано на рисунке.
Оберните область, в которой находится задняя секция корпуса
трубопровода, виниловой лентой.
Свяжите трубопровод и дренажный шланг вместе,
обмотав их виниловой лентой на расстоянии, в
пределах которого они входят в заднюю секцию
корпуса трубопровода.
ДА
Удлинение трубы
2.3.4
Подключение к внутреннему блоку
1). Снимите заглушку трубы внутреннего блока
(убедитесь, что внутри нет мусора).
2). Вставьте накидную гайку и создайте фланец на
крайнем конце соединительной трубы.
3). Затяните соединения, используя два ключа,
работающие в противоположных направлениях.
2.3.5
Слив конденсата внутреннего
блока
Дренаж конденсата внутреннего блока имеет
основополагающее значение для успешной установки.
1). Поместите сливной шланг ниже трубопровода, стараясь
не создавать сифоны.
2). Сливной шланг должен быть наклонен вниз, чтобы
облегчить дренаж.
3). Не сгибайте сливной шланг, не оставляйте его торчащим
или перекрученным и не опускайте его конец в воду. Если к
сливному шлангу подсоединен удлинитель, убедитесь, что
он имеет защитную оболочку при переходе во внутренний
блок.
4). Если трубопровод установлен справа, трубы, силовой
кабель и сливной шланг должны быть изолированы и
закреплены на задней панели устройства с трубным
соединением.
1
НЕТ
Трубка внутреннего блока
Раструб-
ная гайка
Трубопровод
Пластиковая
лента
Изоляционный
материал
Труба
Сливной
шланг
Виниловая
лента
(широкая)
Оберните виниловой лентой
Труба
Сливной
шланг
Оберните виниловой лентой
Виниловая
лента
(широкая)
